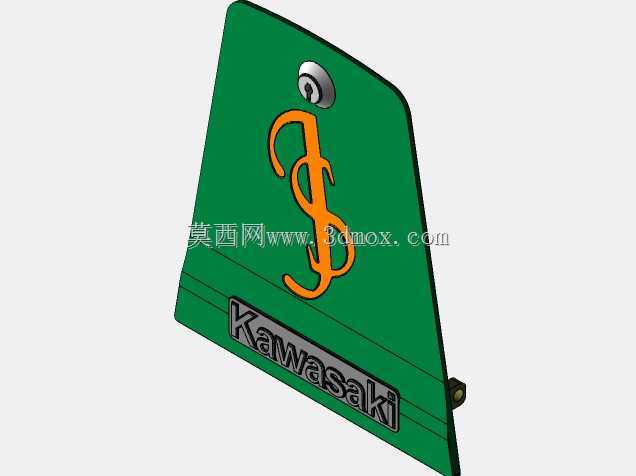

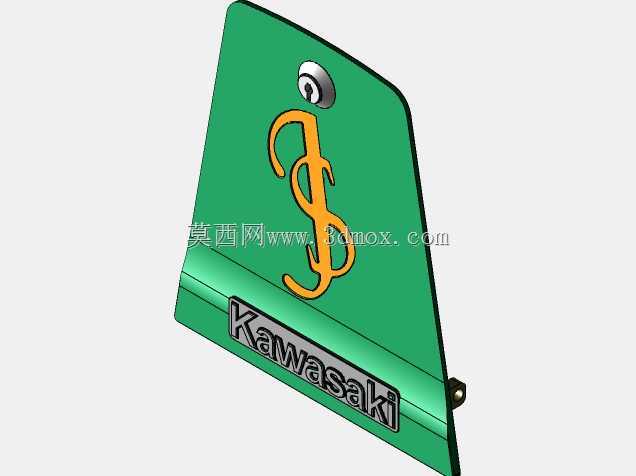

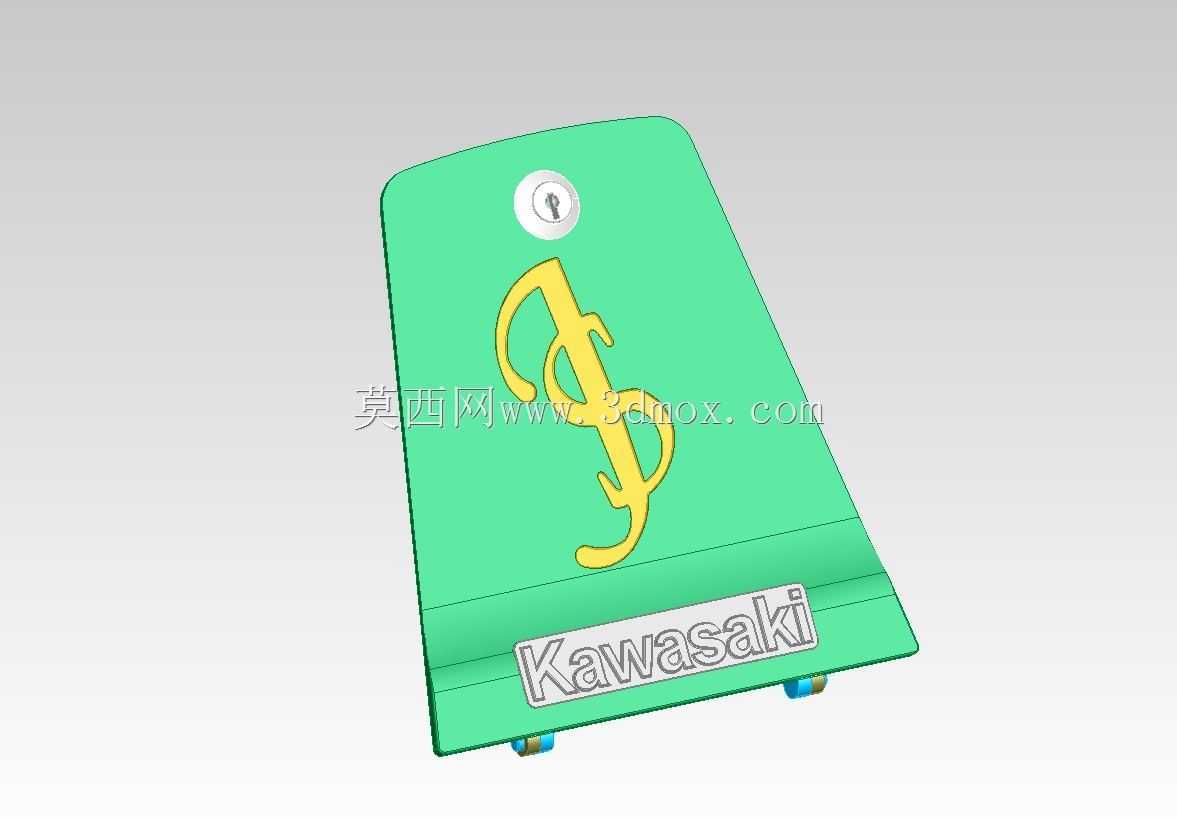

川崎品牌标识小型防护盖板结构

　　该结构件的建模过程优先处理外轮廓连续曲面，主体采用薄壳式成型思路，在保证外观完整度的同时控制整体壁厚均匀，避免后续成型环节出现局部缩痕或应力集中。面板上部预留圆形嵌装位，可嵌入锁具、状态指示件或小型传感端头，嵌位周边做沉台限位，装配时无需额外调整对位，依靠台阶面即可控制嵌入深度。下部一体成型品牌标识区域，字符凸起高度控制在合理范围，既保证视觉辨识度，也不会因凸起过高在搬运、装配过程中发生磕碰缺损。底部两侧设置小型支撑脚，将面板主体与安装基面留出间隙，该间隙可用于走线、避让安装基面的焊缝或凸起结构，同时减少面板与基面的接触面积，降低平面度误差对装配贴合度的影响。从实际使用场景看，这类带品牌标识的防护盖板可用于工业设备的检修口封盖、

　　小型控制盒外罩、工位终端的面板装饰与防护，也可作为设备非操作面的品牌展示件。安装边界方面，整体呈竖向矩形布局，边角做圆弧过渡，没有尖锐外伸结构，在密集排布的设备柜体上安装时不会与相邻柜门、管线支架发生干涉。建模时将外轮廓、锁位、标识、支撑脚拆分为独立特征管理，后续若需适配不同安装孔位，可直接调整底部支撑脚的间距与位置，外曲面和标识区域无需重建。薄壳内侧可根据实际受力需求增设加强筋，筋位走向沿面板长边布置，既提升薄板抗形变能力，也不会在外观面产生明显缩印。面板表面的标识采用凸起特征而非贴图，在工业车间多油污、多粉尘的环境下不会出现标识脱落、染色模糊的问题，日常清洁可直接擦拭。圆形嵌装位的尺寸按常规小型锁具规格预留，

　　更换不同功能端头时无需修改主体开孔，仅需匹配对应嵌件即可。底部支撑脚的高度经过权衡，过高会导致整体外观厚重，过低则无法容纳常规走线与基面误差，最终取值兼顾了外观协调性与装配实用性。整体结构没有复杂的倒扣或侧抽结构，加工成型难度低，适合批量生产，同时三维模型完整保留了各特征的参数关联，设计人员可根据具体设备的外观尺寸快速缩放调整，适配不同规格的柜体或设备外罩需求。
