电火花加工机用高精度定位检测头

　　在模具制造与精密零件放电加工场景中，电极与工件的相对位置找正直接决定最终成型精度。这款定位装置专为电火花机床设计，用于替代传统人工碰数操作，通过测针接触工件表面自动采集坐标信号，将机械位移转化为机床可识别的触发信号，辅助操作人员快速完成分中、寻边与基准角设定。

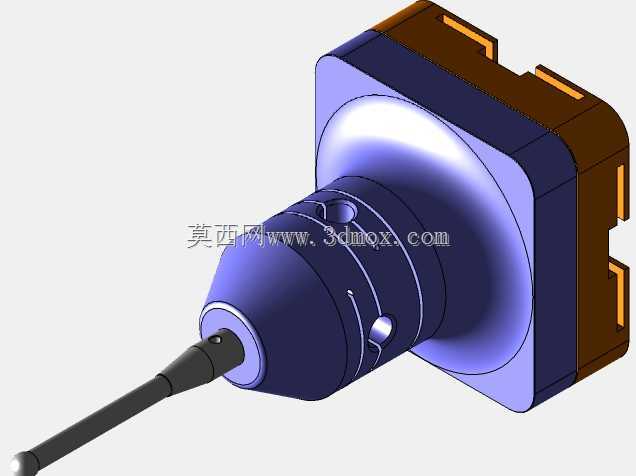

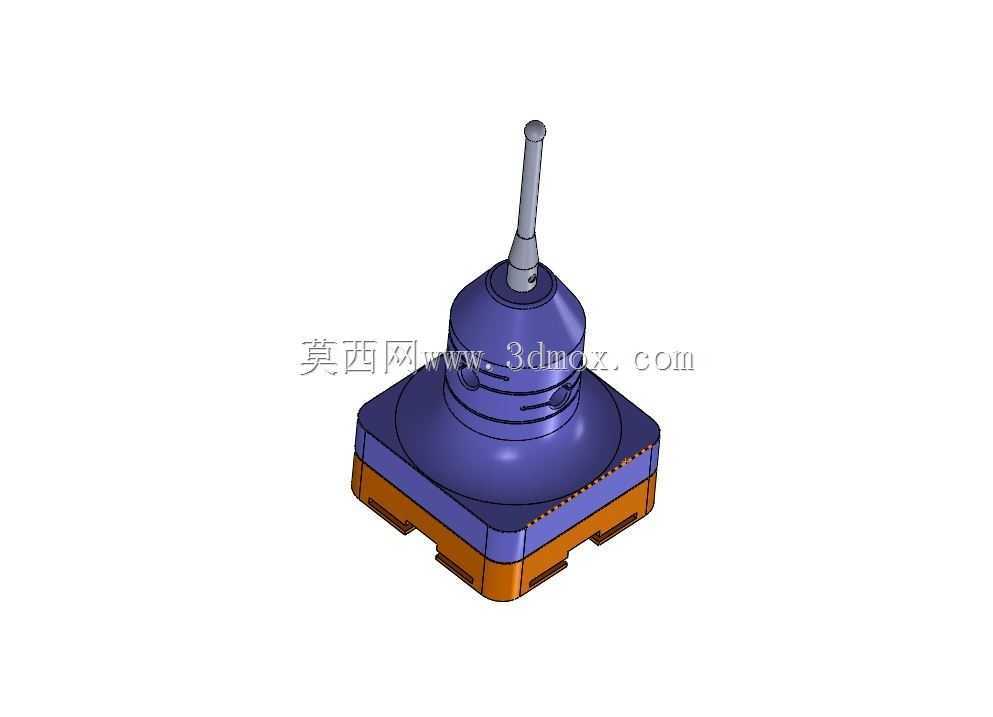

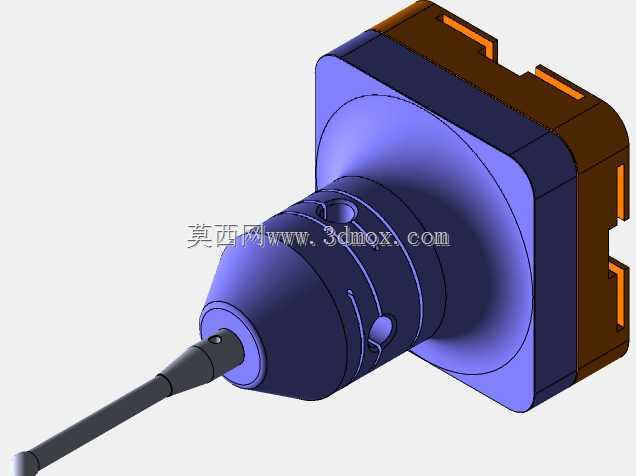

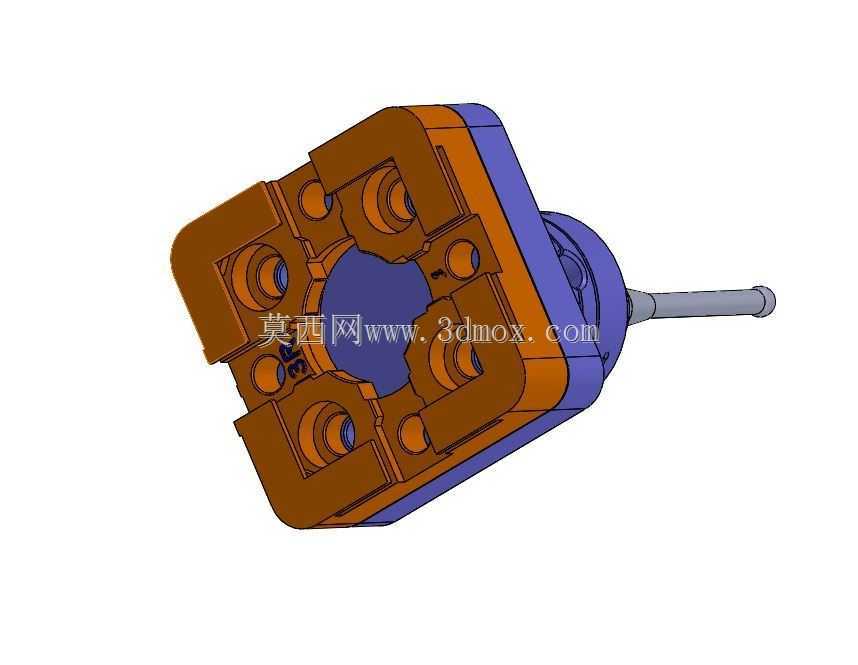

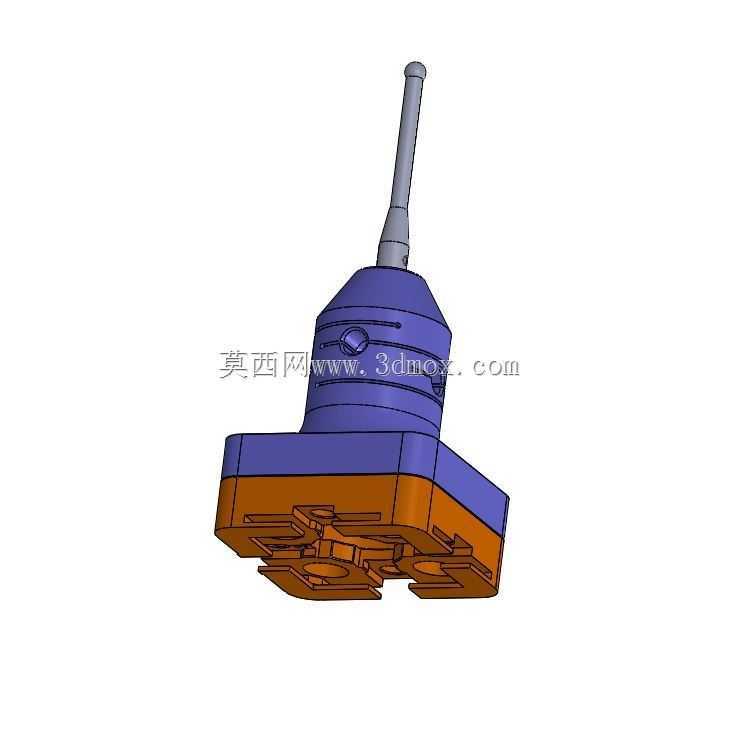

　　从结构布局来看，装置采用方形基座加锥形主体的组合形式。底部基座预留了与机床工作台或电极夹头适配的安装界面，四周设计有定位卡槽与紧固孔位，可直接通过压板或标准夹具完成固定，安装边界规整，不会与周边油槽、喷嘴等附件产生干涉。中部锥形壳体承担内部传感元件的防护与支撑作用，光滑过渡的曲面可减少工作液冲刷带来的扰动，同时避免加工碎屑在表面积聚。顶部伸出的细长测针为核心执行部件，采用高硬度耐磨材质制作，端部为标准球形触头，可适配平面、圆柱面、型腔内壁等多种特征的触碰检测。

　　设计过程中重点考量了电火花加工的恶劣工况。装置整体具备良好的密封性能，可抵御煤油等工作液的长期浸泡，同时对加工过程中的电磁脉冲干扰做了结构屏蔽处理，确保触发信号稳定不丢步。测针与主体的连接采用快换式结构，当测针出现磨损或意外折断时，无需拆卸整个基座即可快速更换，且更换后重复定位精度保持一致，大幅减少停机校准时间。内部触发机构采用预压式弹性设计，测针受到微小径向或轴向作用力时即可瞬间响应，触发力经过严格标定，既不会因作用力过大划伤工件表面，也不会因机床振动产生误触发。

　　在实际使用中，该装置可安装于机床主轴侧方或工作台上，配合机床数控系统完成自动找正流程。相较于传统百分表打表或电极直接碰数的方式，它能有效消除人为读数误差，将找正效率提升数倍，尤其适合多型腔模具、精密微小零件以及复杂电极的批量加工场景。三维建模时完整还原了内部触发机构的装配关系与外部安装尺寸，可直接用于机床虚拟装配调试、工装布局验证以及后续改造设计参考。
