带杆式传感检测装置结构设计

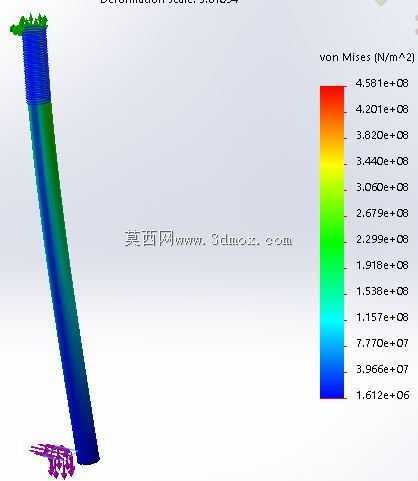

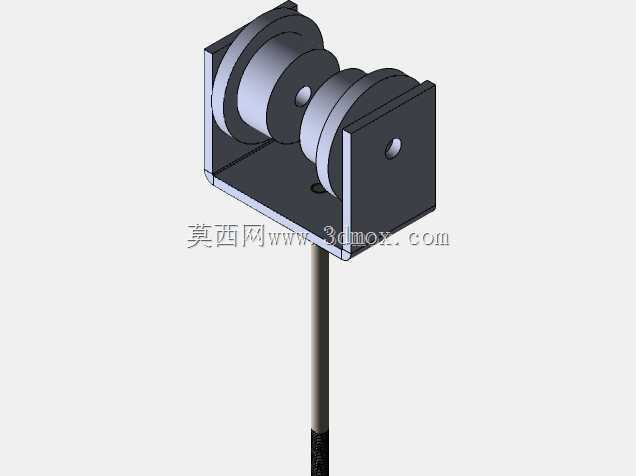

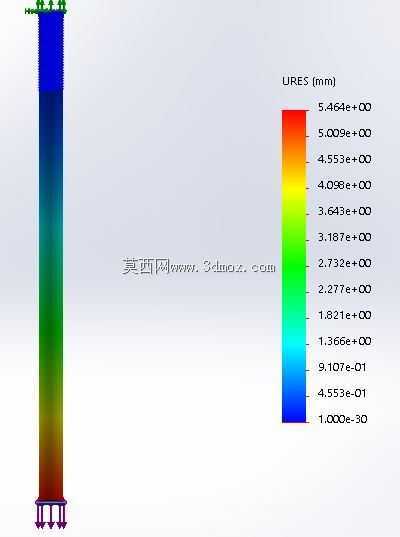

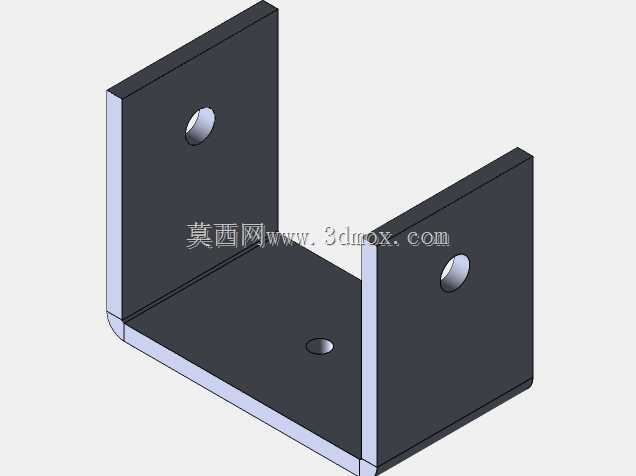

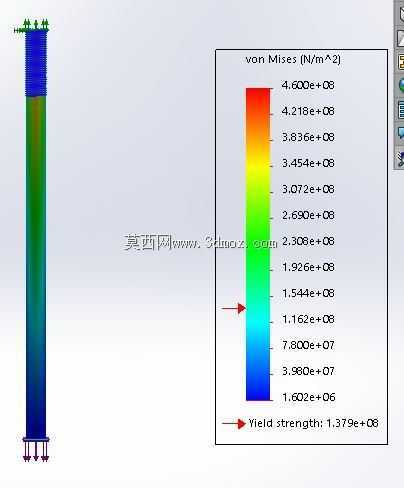

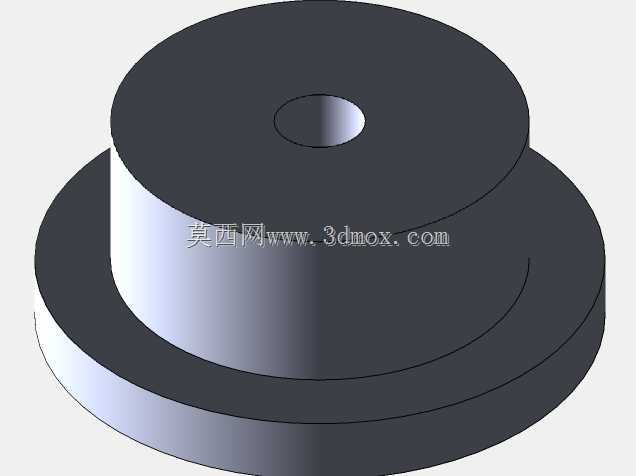

　　这套带杆式传感检测装置的结构设计，核心围绕工业现场的近距离位置探测、物料到位判定与工位状态反馈需求展开，整体采用长方体基座加立式探杆的布局，适配多数自动化产线的侧装、立装工位。基座内部预留了三组环形元件的安装腔，可直接嵌入磁感应、光电感应或电容感应模组，腔体侧壁预留的定位孔用于电路板固定与走线限位，避免设备运行过程中内部元件出现窜动、引线拉扯断裂的问题。探杆顶端做了外螺纹结构，既可以直接拧入感应端头，也能搭配锁紧螺母调整探杆伸出长度，适配不同的检测距离要求，探杆与基座的衔接处做了加厚凸台，降低长期受侧向力出现根部断裂的风险。从安装边界来看，基座的底面与两个侧面均为平整加工面，可直接通过螺栓固定在设备机架、工装板或者输送线侧支板上，

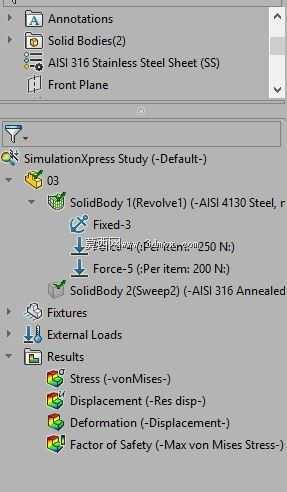

　　不需要额外设计转接支架；探杆的外径与基座的长宽尺寸形成合理比例，不会在紧凑工位中与周边运动部件发生干涉。设计过程中优先考虑了现场调试的便利性，内部腔体为开放式布局，更换不同类型的感应元件时不需要拆解整体外壳，只需打开端盖即可完成模组替换，探杆的中空结构可直接穿过信号引线，避免引线外露被工件剐蹭。这类结构常见于自动化装配线的工件到位检测、仓储分拣设备的物料存在判定、机床上下料工位的夹具位置反馈场景，相比一体式传感器，这种分体结构可根据现场工况更换不同长度的探杆与不同原理的感应头，适配油污、粉尘、轻微振动的复杂工业环境，基座的边角做了小倒角处理，既避免安装过程中划伤操作人员，也能减少应力集中，提升壳体的结构强度。
