直角中空输出减速电机一体化结构

　　在自动化输送线、小型包装设备、精密变位机构这类对安装空间有严格限制的传动场景里，直角输出的减速动力单元一直是结构选型里的高频选项，这款带中空输出轴的直角减速电机结构，刚好适配这类需要紧凑安装、直接负载挂载的工况。从实际使用场景来看，这类减速单元常被用在辊筒输送线的驱动端、小型回转工作台的动力输入、包装机械的拨轮机构上，中空输出的设计不需要额外加装联轴器，负载的连接轴可以直接穿入输出轴内孔，通过键连接或者锁紧螺栓完成固定，能大幅缩减传动链的轴向占用空间，避免传统轴伸输出搭配联轴器带来的额外长度累积，在设备侧边安装、狭小腔体内布置的场景里优势非常明显。

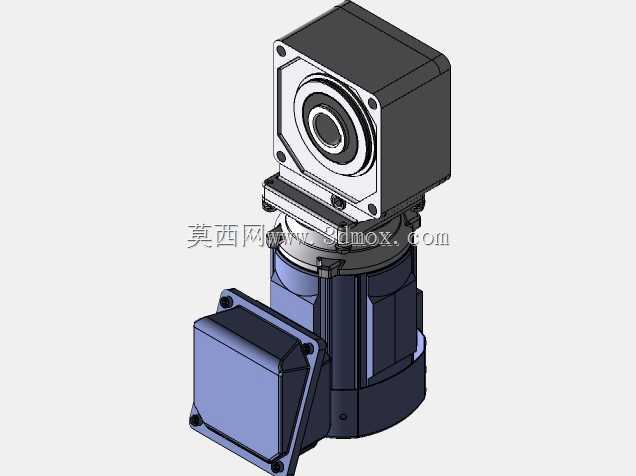

　　从结构设计逻辑来看，这款模型采用了电机与减速箱直连的一体化布局，电机端的接线盒采用侧置式设计，接线方向可以根据安装现场的走线需求调整固定角度，避免线缆弯折半径不足带来的布线干涉。上部的直角减速箱采用方形法兰安装面，四个安装孔位围绕输出轴呈对称分布，不管是水平安装、垂直安装还是侧向倒装，都能通过法兰面完成可靠固定，安装面的加工基准与输出轴的垂直度公差在建模时做了对应约束，能保证安装后输出轴的回转精度，减少运转时的偏载磨损。减速箱内部采用锥齿轮换向搭配行星减速的结构组合，既实现了输入轴与输出轴90度的转向传动，又能通过多级减速获得足够的输出扭矩，中空输出轴的内孔做了键槽特征，能传递更大的扭矩，避免负载运转时出现轴孔打滑的问题。

　　在安装边界的尺寸设计上，模型对各个部件的干涉边界做了完整还原：电机尾部的散热筋凸起高度、接线盒的外伸尺寸、减速箱法兰的对角安装距、输出轴内孔的深度与直径，都做了符合实际工业产品的比例设定。选型时可以直接参考模型的外轮廓尺寸预留安装空间，不需要额外考虑部件的运动干涉——比如输出轴带负载回转时，负载的最大回转半径不能超过减速箱法兰的外沿尺寸，否则会和减速箱箱体产生碰撞；电机侧的接线盒外伸位置需要预留至少20mm的接线操作空间，方便后期线缆接入与维护。

　　从功能特性上看，一体化的结构设计减少了中间连接部件的装配误差，电机轴与减速箱输入轴的同轴度通过箱体的加工精度直接保证，相比分体式组装的减速电机结构，运转时的振动更小、传动噪音更低，适合用在对运转平稳性有要求的精密设备上。中空输出的设计还能实现穿线需求，比如回转工作台上的气路、电路管线，可以直接从输出轴的中空孔内穿过，避免回转运动时管线缠绕，这在多工位回转设备、旋转检测工装的设计里是非常实用的结构形式。建模时对各个部件的装配关系做了完整约束，减速箱的端盖固定螺栓、电机与减速箱的连接螺栓、接线盒的固定螺丝都做了还原，结构工程师在做整机布局时，可以直接提取模型的安装孔位、配合尺寸做关联设计，不需要重新测绘建模，能大幅缩短设计阶段的选型验证周期。在做负载匹配时，需要注意输出轴的径向承载能力，中空轴的壁厚决定了它能承受的径向载荷上限，选型时要根据负载的重量、回转时的偏载力矩核算轴的承载余量，避免长期过载导致输出轴变形，影响传动精度。
