多规格机械弹簧结构设计方案

　　在各类机械传动、缓冲复位、载荷承载的结构场景中，弹簧是应用范围极广的基础弹性元件，小到精密仪器的触点复位，大到重型设备的缓冲承载，都需要匹配对应参数的弹簧结构来实现功能。本次设计的几款弹簧覆盖了不同端面结构、载荷特性的使用需求，可适配多类工业场景的选型参考。

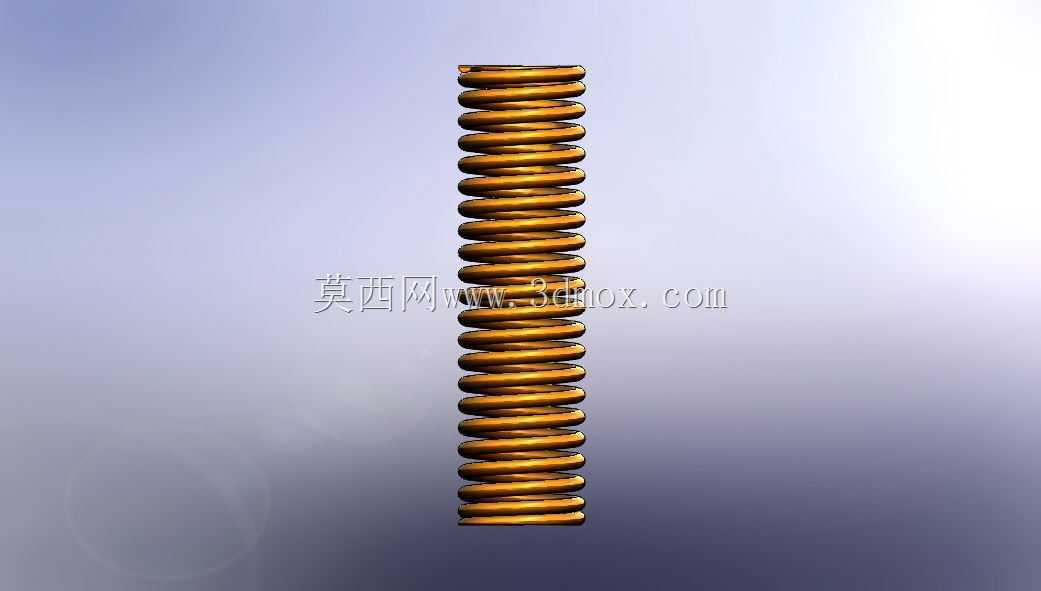

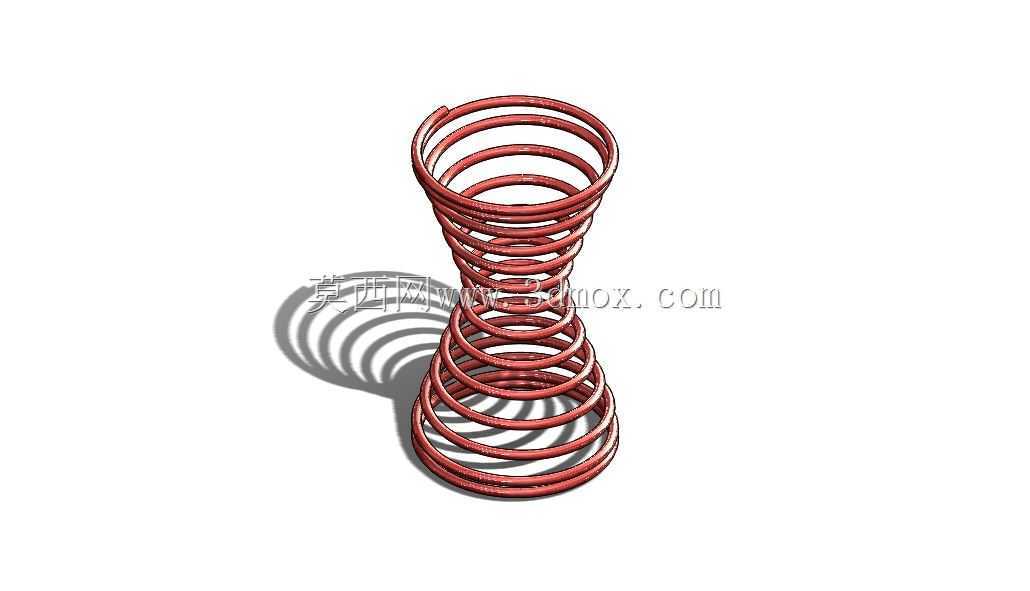

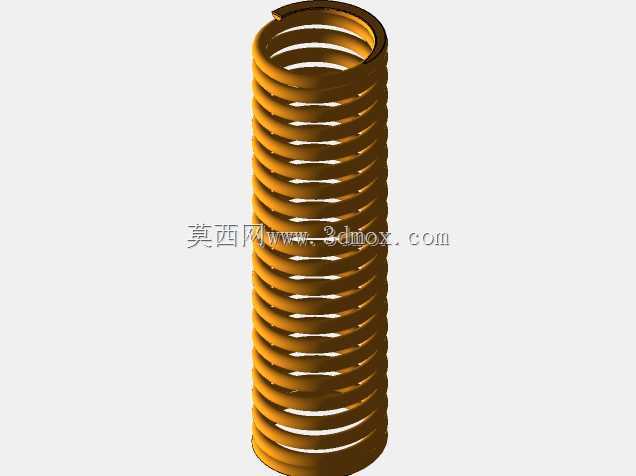

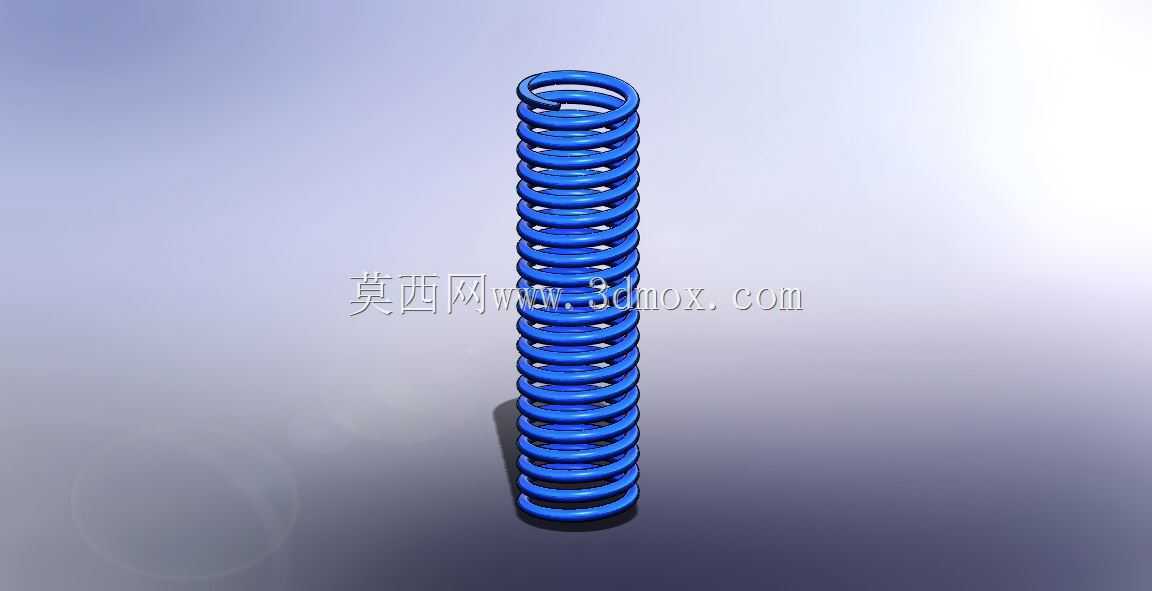

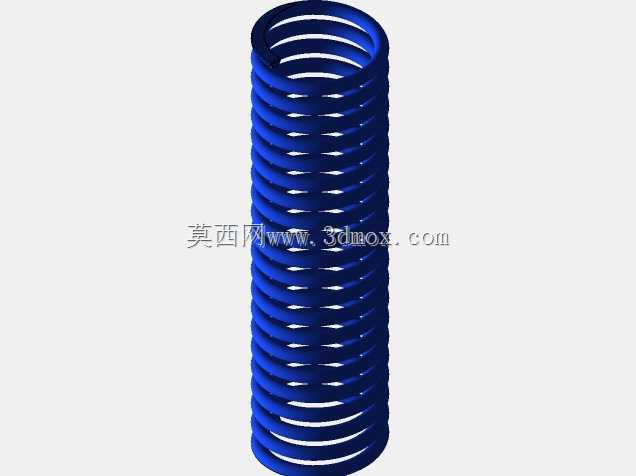

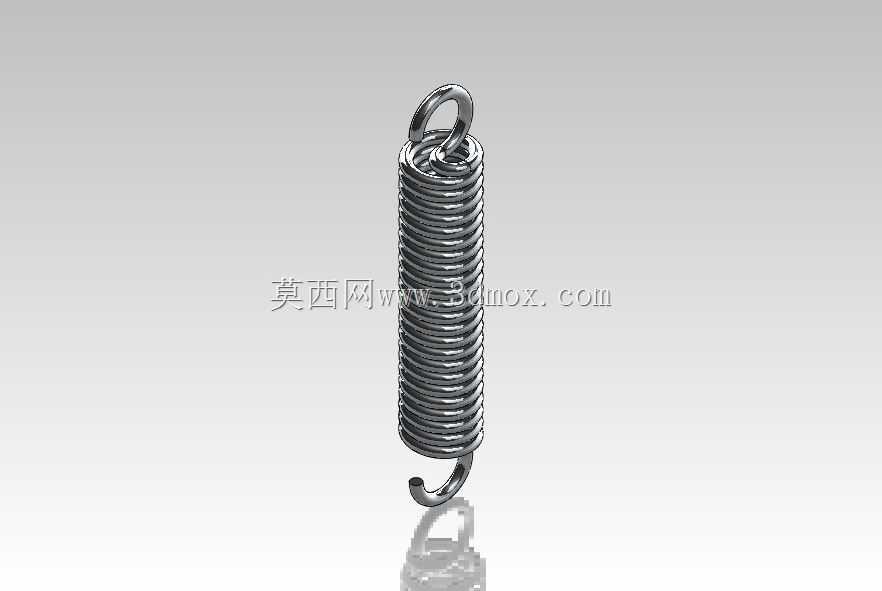

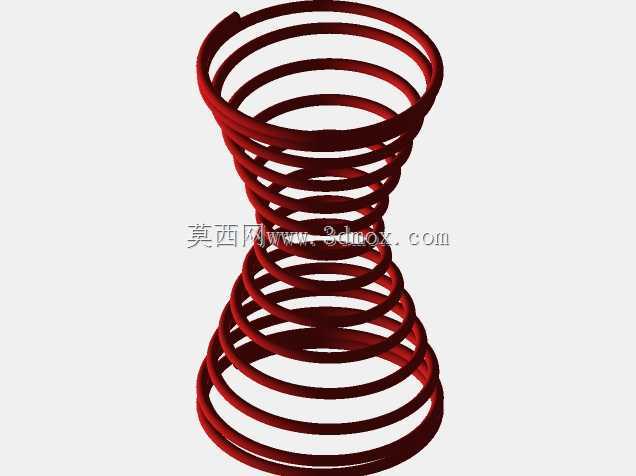

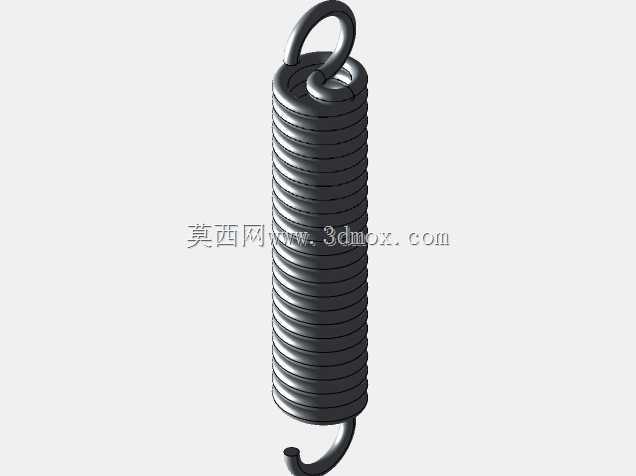

　　从实际应用场景来看，平面端的蓝色弹簧适配安装空间规整、对弹簧端面贴合度要求较高的场合，比如小型自动化设备的复位机构、低压电器的触点支撑结构，端面磨平处理后可保证弹簧受压时不会出现偏斜，力值输出更稳定；方形端的金色弹簧则适配安装位带方形定位槽的结构，常见于工装夹具的压紧机构、模具的复位组件，方形端面可避免弹簧在压缩过程中出现周向转动，保证长期往复运动下的位置精度；红色的沙漏弹簧也就是中凸型弹簧，具备非线性刚度特性，在小载荷阶段刚度较低，随着压缩量增大刚度逐步提升，这类弹簧多用于需要变刚度缓冲的场景，比如小型冲击设备的缓冲端、精密仪表的隔振结构，可在有限的安装行程内实现更好的缓冲效果，避免硬冲击损伤核心部件；标准延伸弹簧则适配需要拉伸复位的场景，比如各类回位拉杆、重力平衡机构，两端的挂钩结构可直接与安装位铰接，装配流程更简便。

　　设计过程中首先围绕载荷需求做参数核算，以可承受170N静载荷、20mm偏转量的弹簧为例，选用ASTM A228弹簧钢也就是琴钢丝作为原材料，这类材料具备较高的抗拉强度和疲劳极限，适合做中高应力下的往复运动弹簧，线径选定2.28mm时，通过有效圈数、中径的匹配，可保证在20mm压缩量下的切应力处于材料许用应力范围内，不会出现永久变形。端面结构的处理上，根据不同安装需求做了对应设计：平端弹簧做了端部并圈磨平处理，磨平长度不小于端圈周长的四分之三，保证端面与支撑面的贴合度；方端弹簧则在端部做了方形并圈处理，适配方形安装槽的定位需求，无需额外增加定位销即可限制弹簧转动。

　　安装边界方面，几款弹簧的外径均控制在常规安装孔的适配范围内，安装时需保证弹簧两端的支撑面平行度公差不超过0.1mm，避免出现偏心载荷导致弹簧侧弯失效；压缩类弹簧的安装预压量建议设置为总行程的10%-15%，避免弹簧在零载荷状态下出现窜动；拉伸弹簧的初始拉力则根据实际复位力需求调整，保证空载状态下连接件不会出现松脱。不同表面处理的弹簧适配不同的工作环境，蓝色、红色涂覆层的弹簧可适配普通室内干燥环境，金色镀层的弹簧则具备一定的防锈能力，可用于湿度稍高的工况场景。

　　在结构建模过程中，严格按照螺旋弹簧的成型规律做扫掠特征，端部并圈部分的螺距逐步过渡到有效圈的标准螺距，避免出现应力集中的尖角特征，所有过渡位置均做了圆角处理，保证模型与实际加工成型的弹簧结构一致，可直接用于后续的装配干涉检查、运动仿真验证，帮助结构设计人员快速完成选型匹配与装配验证，减少前期设计的重复建模工作量。
