4Pin间距2.54mm直插莫仕连接器结构

　　这款直插式连接器是板级电路互联场景里的常用基础元件，日常在工控控制板、传感信号采集模块、消费类电子主板的电路搭建中都能见到这类元件的身影，核心作用是实现不同PCB板之间、板载元件与外接线路之间的稳定信号与小电流传输，相比焊接固定的直连线路，这类可插拔连接器能大幅提升设备组装、后期维护的效率，出现线路故障时无需拆焊整块电路板，直接插拔对应接线端即可完成检修更换。

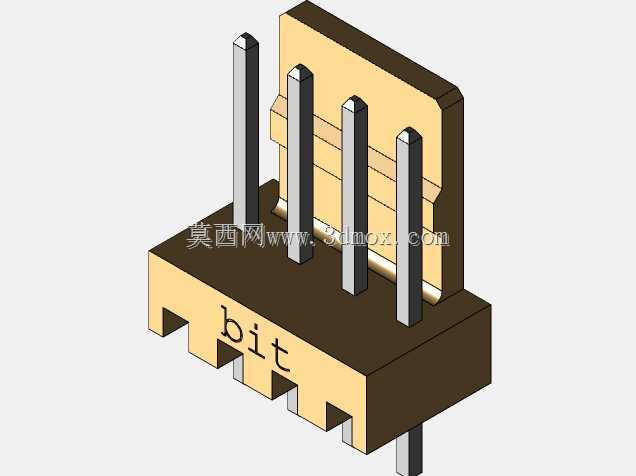

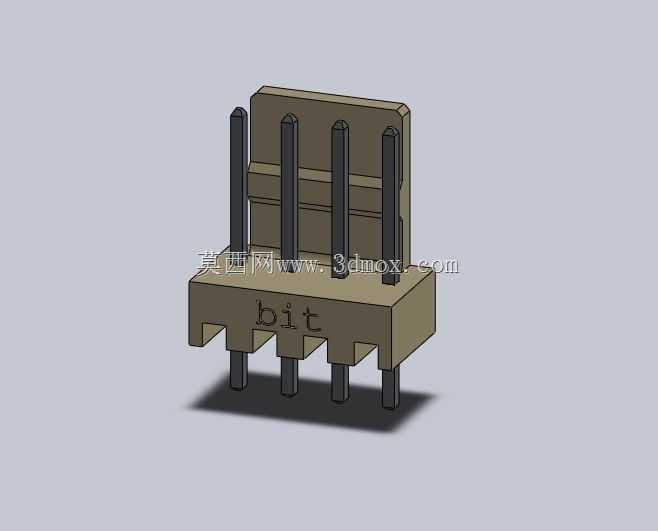

　　从结构设计来看，这款4Pin规格的连接器采用2.54mm标准排距，这个尺寸是行业内沿用多年的通用板载互联间距，能完美适配市面上绝大多数通用PCB板的孔位设计，无需额外定制开孔即可完成装配。塑壳部分采用带定位卡槽的基座设计，基座底部的凸起卡位能在插件焊接时卡入PCB对应的定位孔中，避免过波峰焊时元件出现偏移浮高的问题，塑壳上的标识槽也能帮助产线作业人员快速识别引脚定义方向，防止反插造成的电路短路问题。金属插针采用直插式设计，插针根部做了加粗限位台阶，插入塑壳后能牢牢固定在基座内部，不会出现插拔过程中插针松动退针的情况，插针外露的焊脚长度刚好匹配常规1.6mm板厚的PCB，过焊后焊锡能均匀包裹焊脚，形成可靠的电气连接与机械固定。

　　在安装边界上，这款连接器的塑壳整体高度、插针伸出长度都做了标准化管控，在板上安装后不会和周边低矮元件产生空间干涉，插针的插拔力经过设计调校，既不会因为插拔力过松导致使用过程中接触不良，也不会因为插拔力过大造成插拔时损坏PCB焊盘。这类连接器在实际选型时，除了关注引脚数量与间距，还要匹配实际通过的电流大小，这款2.54mm间距的规格通常用于信号传输或者1A以内的小电流供电场景，塑壳的耐温参数也能满足常规无铅焊接的温度要求，不会在过炉过程中出现塑壳变形、插针移位的问题。建模过程中对插针与塑壳的配合公差做了合理预留，实际生产时塑壳的注塑收缩、插针的冲压公差都在预留范围内，能保证批量生产时的装配良率，基座底部的防呆设计也从结构上杜绝了错装的可能，哪怕是新手上路的产线作业人员也能快速完成对位装配。
