弧形开槽护罩式结构零件三维设计

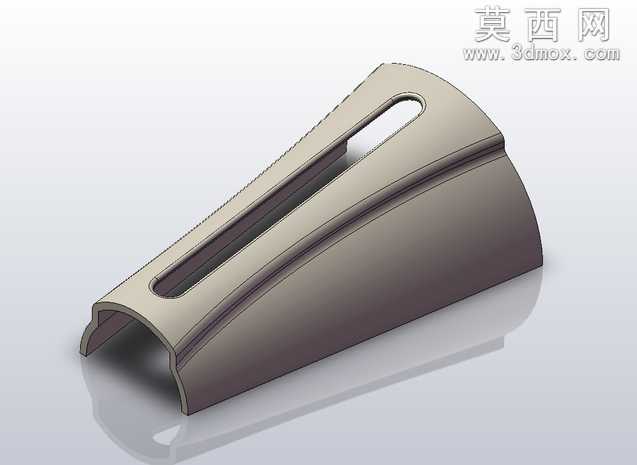

本作品为一款弧形开槽护罩式结构零件，采用SolidWorks完成全参数化三维建模，建模过程遵循机械零件设计的精度规范，整体以弧形曲面为主体造型基础，通过拉伸、曲面剪裁、抽壳、圆角过渡等特征命令完成主体结构搭建。零件主体为半包覆式弧形壳体结构，外侧弧面顺滑过渡，内侧设置匹配安装位的贴合弧面，沿零件长度方向开设一条长条形贯通槽，槽体边缘做等半径圆角处理，避免应力集中问题，同时满足装配时的调节让位需求。零件两端做收边折弯处理，形成贴合安装基面的定位边，折弯处采用渐变圆角过渡，还原真实钣金折弯或机加工零件的工艺特征，避免尖锐棱角带来的安全隐患与加工缺陷。材质设定上采用哑光金属质感，渲染阶段调整材质的粗糙度、反射率参数，模拟常用的喷塑金属护罩的视觉效果，通过环境光遮蔽、全局光照渲染设置，清晰呈现零件的曲面弧度、槽体深度与边角过渡细节，直观展现零件的结构形态。设计思路围绕防护与装配适配两大核心需求展开，弧形主体可包覆在对应圆柱类构件外侧，起到防尘、防磕碰的防护作用，长条形开槽可适配装配过程中的位置调节需求，无需额外开设让位孔即可满足一定范围内的安装位置调整，整体壁厚均匀，符合注塑或钣金加工的工艺要求，避免出现壁厚突变导致的加工变形问题，各边角的圆角参数均参考通用机械零件的设计规范设定，既保证结构强度，也兼顾加工便利性，可直接用于装配验证、工艺选型与生产参考。
