苏尔寿MC泵用轴承支撑座结构

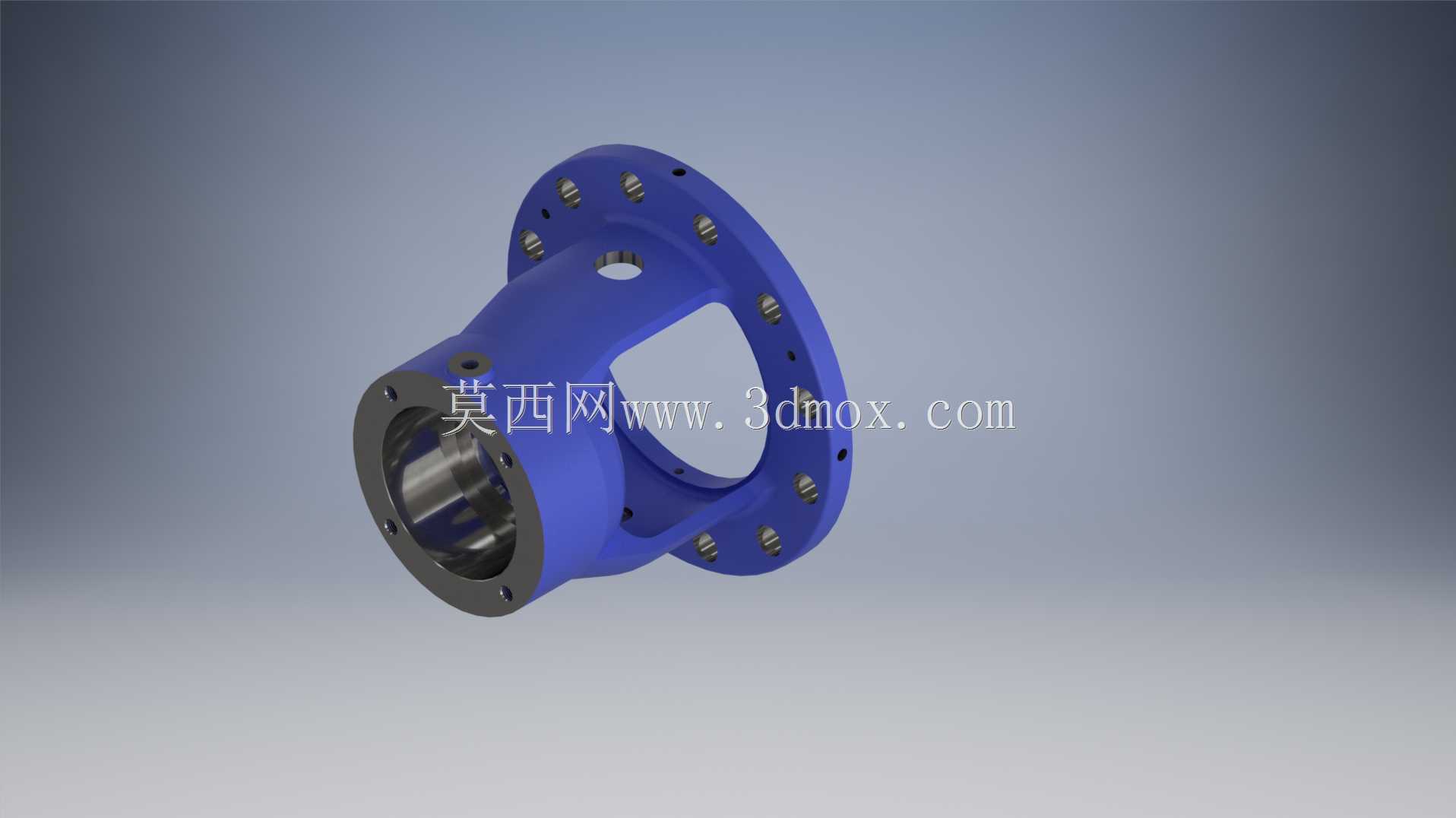

　　该支撑座用于苏尔寿MC系列流程泵的转子系统支撑，在泵组长周期运行中承担轴系径向定位与载荷传递作用，常见于石油化工、给排水、能源输送等工业泵组场景。其结构一端为带螺栓孔的圆形法兰，用于与泵体或轴承箱端面对接，另一端为带内孔的轴承安装腔，可容纳滚动轴承并约束轴承外圈，中部采用镂空式筒体结构，在保证整体刚性的同时降低自重，也便于观察轴承状态、散热及后期维护拆装。从安装边界看，法兰端分布多个连接孔，孔位按圆周均布设计，可与对应泵端的螺柱直接配合，安装时需保证法兰端面与轴系中心线垂直，避免轴承附加偏载；轴承腔的内径与所选轴承外圈形成过渡配合，腔体内可预留润滑脂容纳空间，也可根据工况增设密封或挡油结构。设计上优先考虑同轴度控制，

　　法兰定位止口与轴承孔需在一次装夹中完成精加工，以减少转子运转时的不同心误差；筒体壁厚经过受力校核，可承受泵运行中产生的径向力及轻微振动，法兰根部设置过渡圆角以降低应力集中。在实际选型与建模时，需核对泵轴直径、轴承型号、法兰孔分布圆直径及安装空间，确保支撑座装入后不与叶轮、密封腔或管路发生干涉。该类零件的三维结构可直接用于泵组装配校核、铸件毛坯制作及机加工工艺编制，法兰面、轴承孔和止口是关键尺寸控制部位，建模时应保留装配基准与配合公差参考，便于工程图直接转化。
