电动助力折叠式四轮搬运推车结构设计

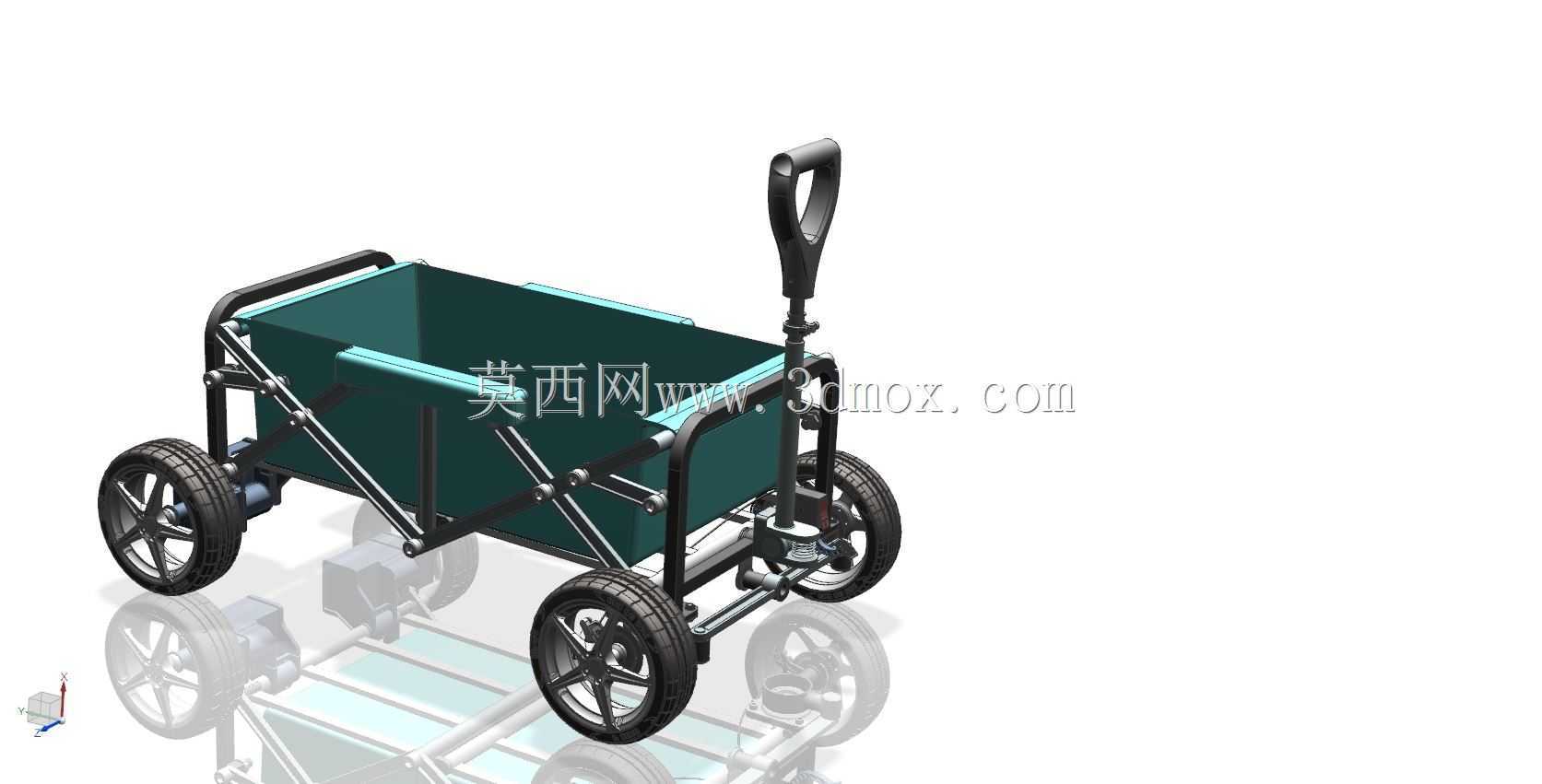

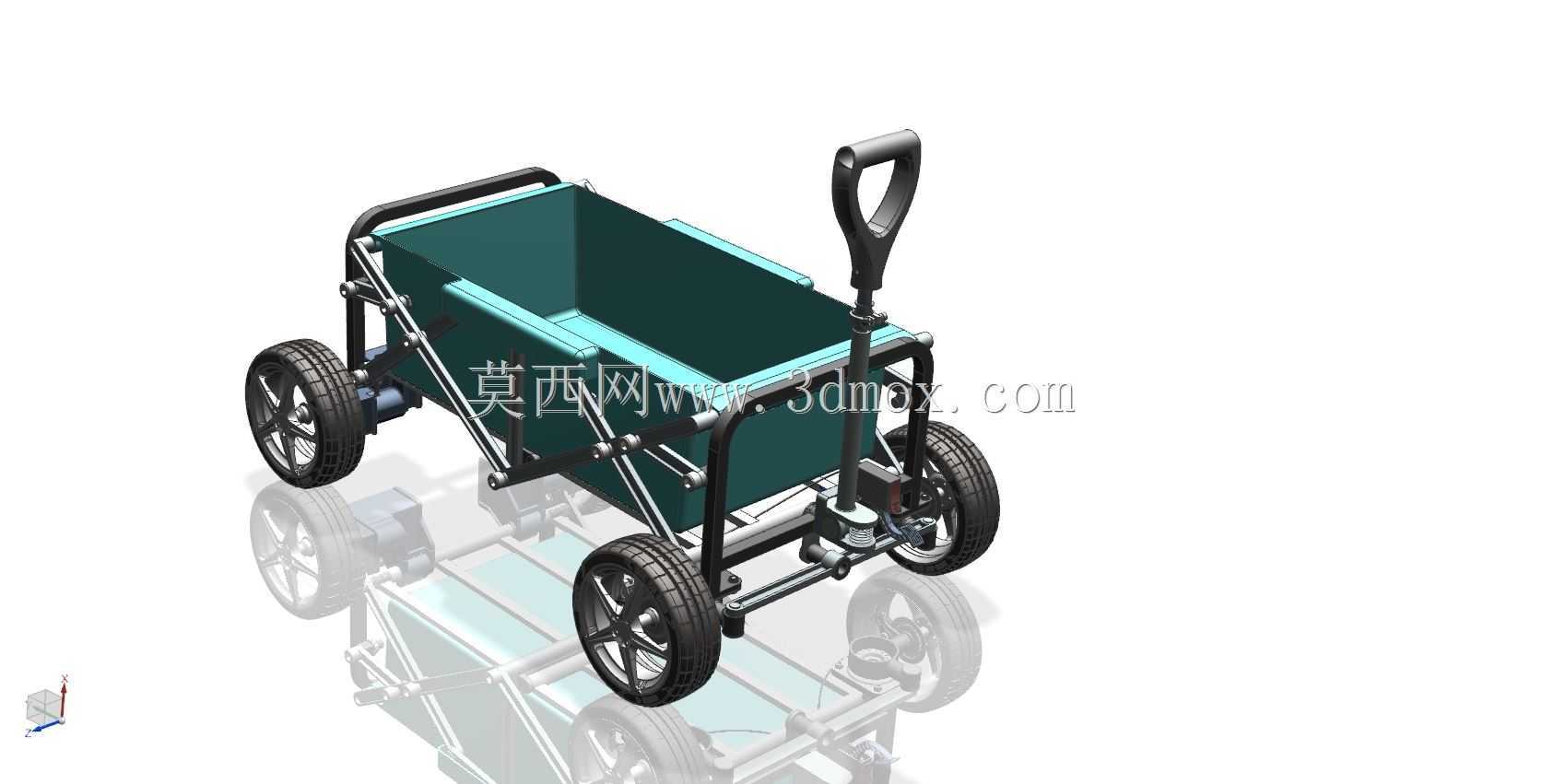

　　这款电动折叠推车的结构设计，首先瞄准的是短途零散物料转运的高频痛点场景，不管是户外露营装备拖运、园区小件工装修缮物料转运、家庭园艺工具与农资搬运，还是展会现场物料短途驳运，都能适配这类载重不大但需要频繁转场、对收纳空间有严格要求的使用需求。区别于传统无动力手推车，这款产品在轮组侧集成了驱动单元，推行时可提供辅助助力，大幅降低长距离推行、上坡路段的人力负荷，尤其适合单人操作的搬运场景。

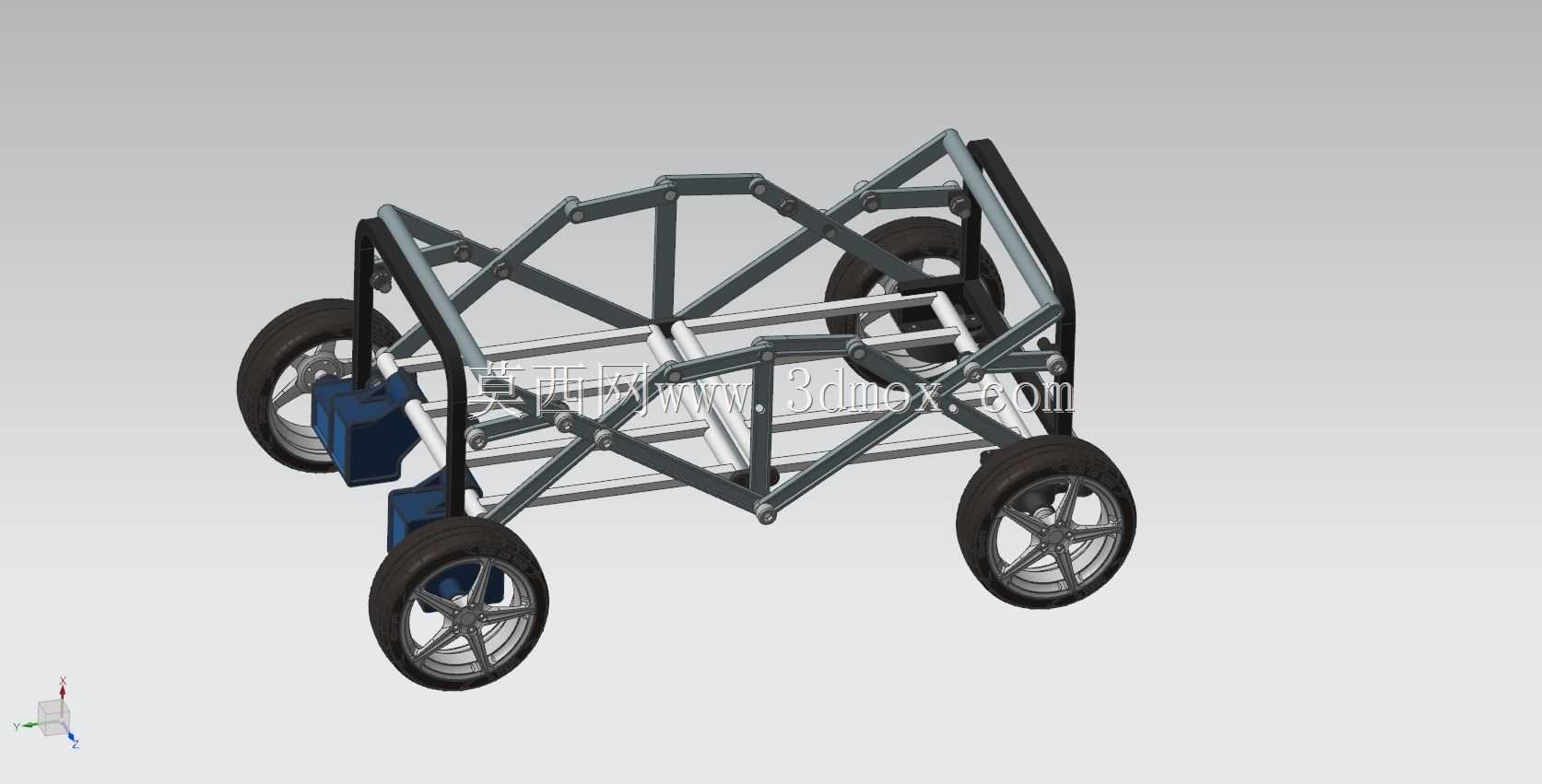

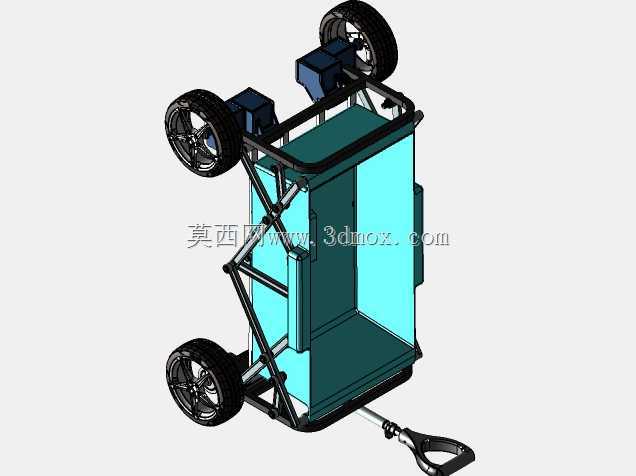

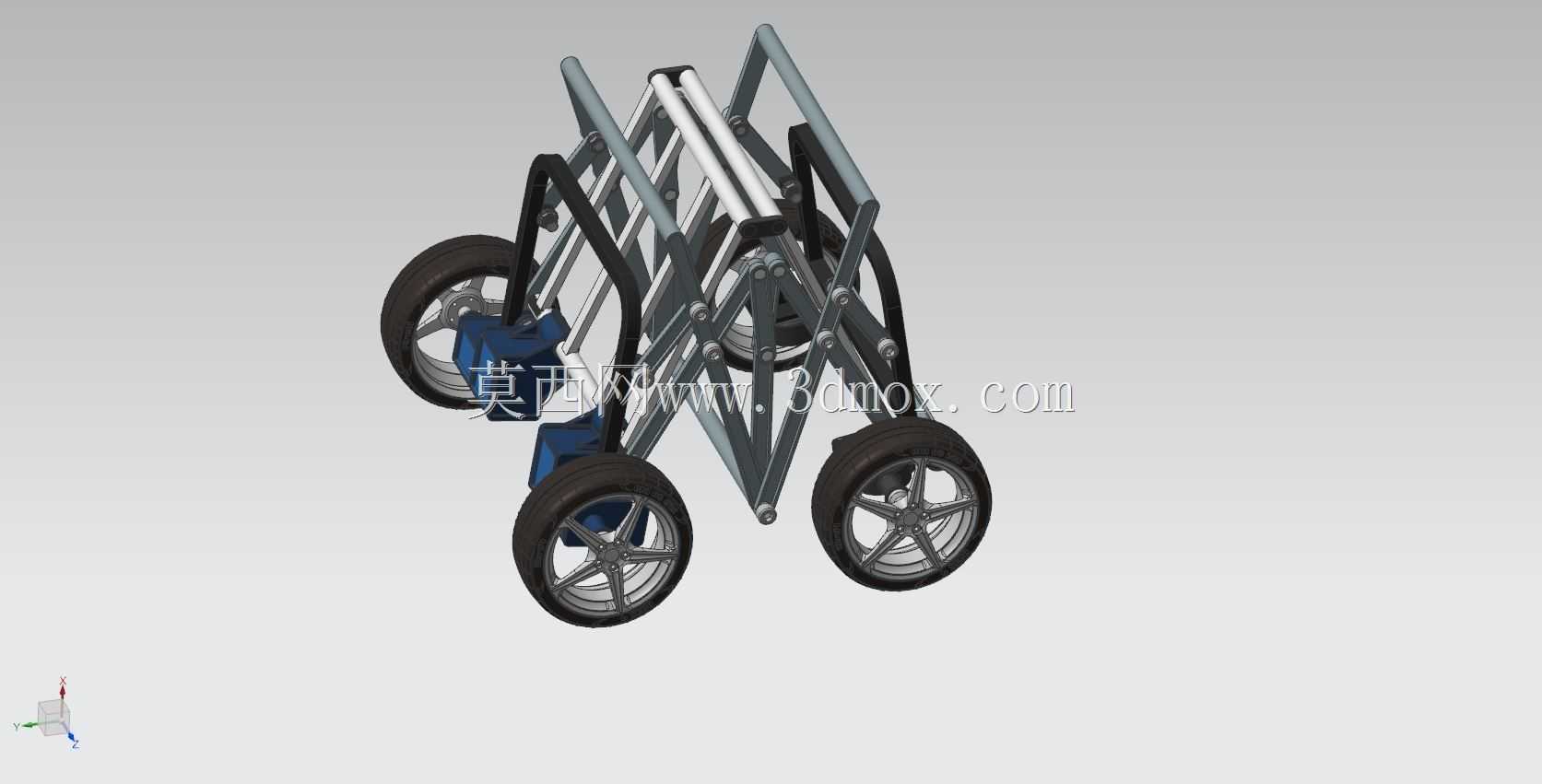

　　从功能特性来看，整车采用可折叠的连杆式车架结构，折叠操作无需额外工具，扳动车架侧方的锁止卡扣即可完成车斗与推杆的收折，收折后整体厚度可压缩至展开状态的三分之一，能够轻松放入家用轿车后备箱、储物间角落或者工具柜旁，解决了传统固定式手推车闲置时占用空间过大的问题。车斗采用深腔式围板设计，围板边缘做了外翻卷边强化结构，既提升了车斗整体的抗形变能力，也能避免搬运尖锐物料时割伤操作人员，车斗内部无突出的结构筋位，倾倒物料时不会出现卡滞残留的问题。

　　设计过程中优先考虑了人机交互的合理性，操作推杆的高度设置在普通人站立时手腕自然下垂的握持区间，推杆顶部的握把做了符合人体工学的弧度处理，长时间握持推行不会出现硌手的问题，驱动控制的开关集成在握把内侧，操作人员无需抬手即可完成助力档位的切换，操作逻辑简单，不需要额外的学习成本。轮组采用大宽度的橡胶充气胎，胎面做了交错的防滑纹路设计，不管是平整的水泥路面、园区柏油路，还是草地、碎石路这类非硬化路面，都能提供足够的抓地力，同时充气胎本身的减震特性可以避免搬运易碎物品时因路面颠簸造成货品损坏，四个轮组均采用独立的轮轴安装结构，单个轮组损坏时可单独拆卸更换，后期维护成本极低。

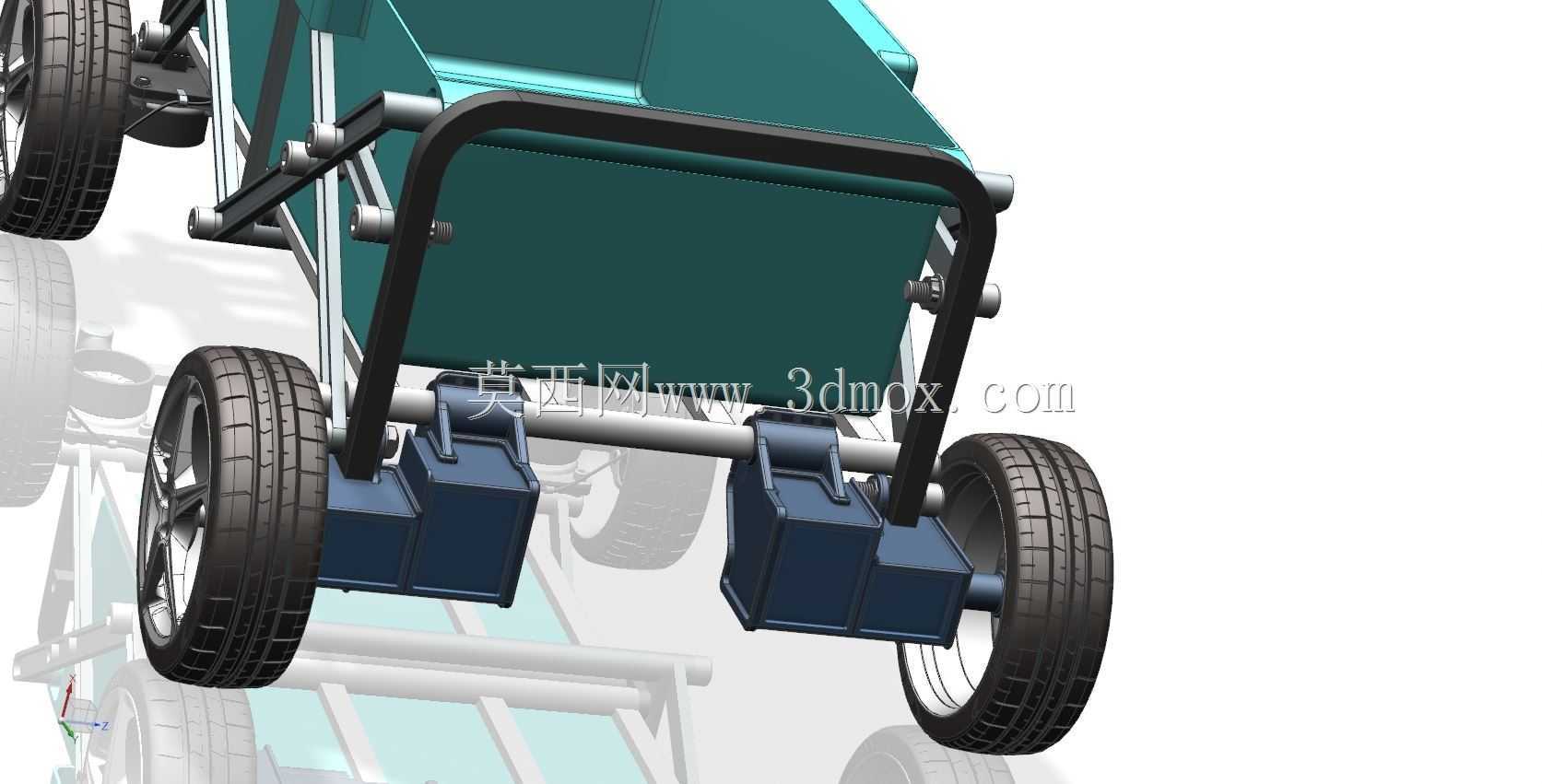

　　安装边界与尺寸设计上，展开状态下车斗的有效装载容积控制在120L左右，额定载重设定为150kg，完全覆盖日常零散搬运的载重需求，不会因为冗余的载重设计造成整车重量过大、单人搬运困难的问题。车架主体采用薄壁圆管焊接结构，管材连接处做了三角加强筋设计，在保证整体结构强度满足载重要求的前提下，尽可能降低整车自重，单人即可完成整车的抬运与转移。驱动单元采用集成式轮毂电机设计，电机与轮轴做了一体化封装，没有外露的传动链条或者齿轮结构，既避免了传动结构夹入杂物造成故障，也能降低日常使用中的维护频次，电池模块隐藏安装在车架下方的封闭仓内，仓体做了防水密封处理，日常使用中遇到小雨天气或者路面溅水不会造成电路故障。

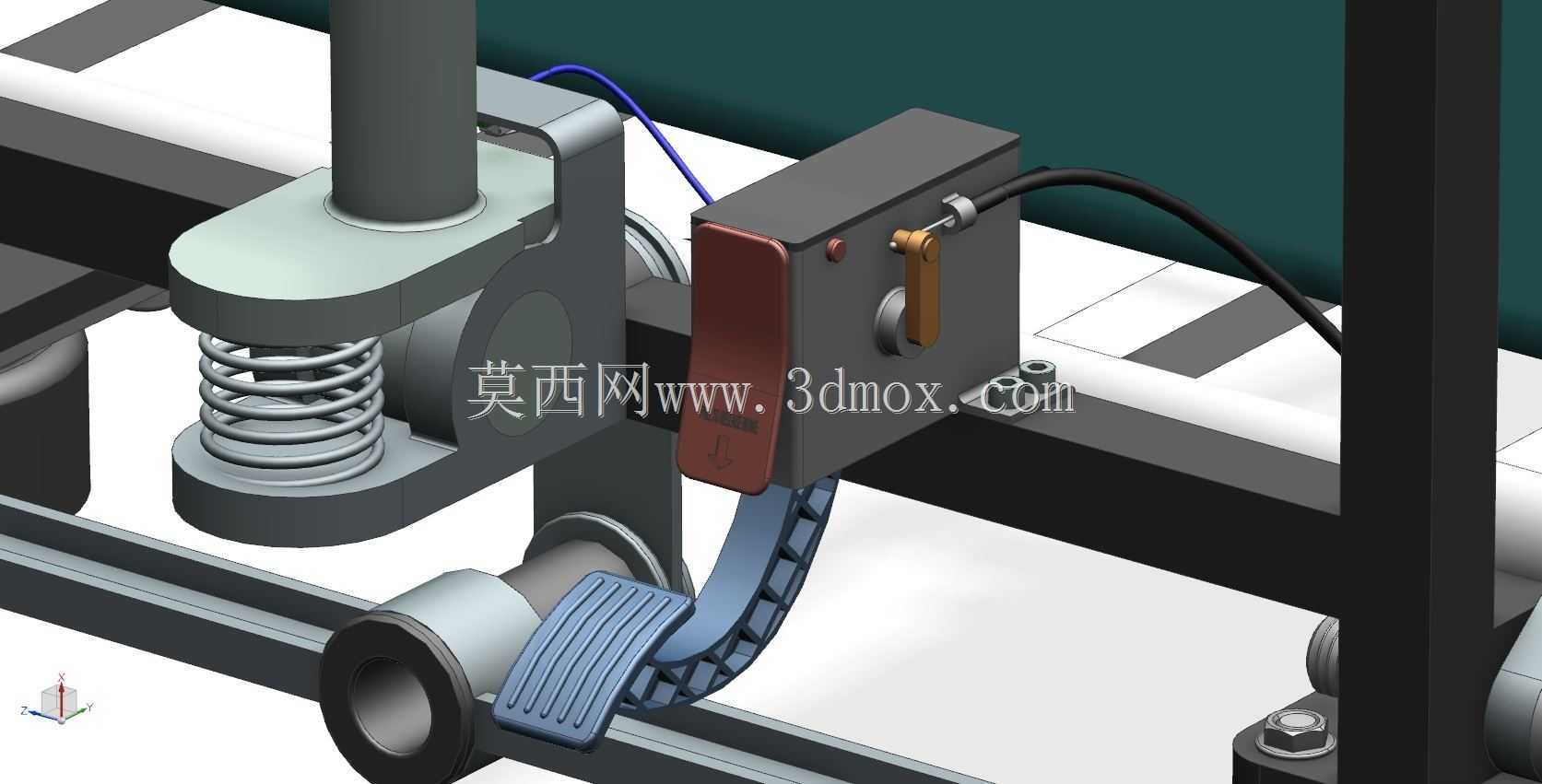

　　在结构细节处理上，车架的所有转动铰接点都采用了带衬套的销轴连接，长期折叠使用不会出现铰接点松旷、车架晃动的问题，锁止机构采用弹簧顶销式设计，展开状态下顶销自动卡入定位孔，不会因为推行过程中的震动出现意外解锁的情况，折叠状态下也有对应的卡扣固定，避免搬运折叠后的整车时出现车架散开的问题。车斗后侧下方设置了可翻折的支撑脚，停放时支撑脚落地配合后轮形成三点支撑，即使车斗内装载偏重的物料也不会出现前倾翻倒的问题，支撑脚收起时完全贴合车架底部，不会在推行过程中剐蹭路面障碍物。
