方底圆口过渡钣金连接构件三维设计

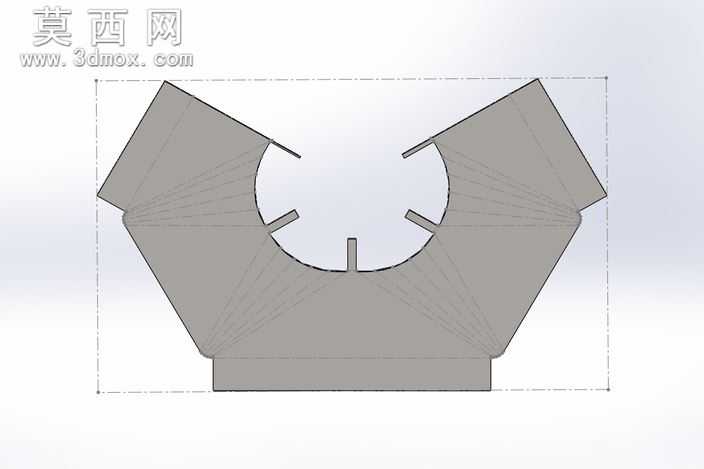

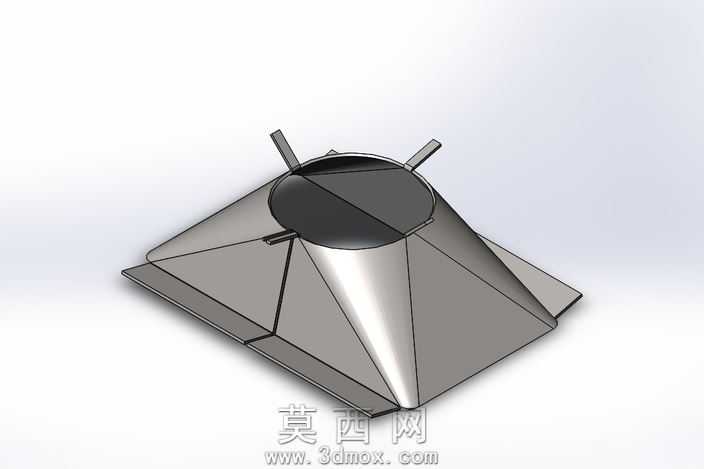

本作品为方底圆口过渡类钣金连接构件，采用三维参数化建模方式完成全流程设计，建模过程严格遵循钣金加工工艺逻辑，从基础轮廓草图绘制起步，先确定底部方形法兰边的尺寸基准与顶部圆形接口的中心定位，保证上下接口同轴度符合装配对接要求。建模阶段通过放样折弯特征生成锥度过渡主体，将方形底边与圆形顶边的轮廓进行平滑过渡衔接，同时对四个斜向锥面做了等壁厚参数设置，匹配常规钣金板材的加工厚度规格，避免后续展开下料出现尺寸偏差。构件顶部圆形接口处设置了外翻折边结构，用于提升接口处的结构刚度，同时方便与上部圆形管道进行法兰对接或卡扣装配；底部方形法兰边预留了平整安装面，可直接与下部方形设备接口贴合固定，四个边角处做了微小的工艺缺口处理，避免折弯加工时出现板材撕裂、起皱的问题。构件侧面均匀分布的四个小型凸耳结构，采用钣金冲压成型特征制作，可用于安装定位销或者连接卡扣，提升构件装配时的对位精度与连接稳定性。材质渲染阶段选用了哑光冷轧钢板材质，还原钣金构件真实的金属质感，对过渡曲面的折痕、折弯圆角处做了光影强化处理，清晰展现各部分的结构衔接关系。设计过程中同步完成了钣金展开图的参数联动，当调整顶部圆口直径、底部方口边长或者整体锥度高度时，展开下料图可自动更新尺寸，减少重复建模工作量。整体结构充分考虑了钣金加工的工艺可行性，所有折弯半径均匹配常规折弯机的刀具规格，无特殊加工难度的特征，既实现了方型接口到圆形接口的平滑气流或物料过渡功能，又保证了构件自身的结构强度，可直接用于通风管道、物料输送管路的过渡连接场景，建模过程中对各特征的参数做了标准化命名，方便后续根据实际装配需求调整尺寸参数，快速衍生出不同规格的同类型过渡构件。
