简易桁架支撑式起重立柱基座结构

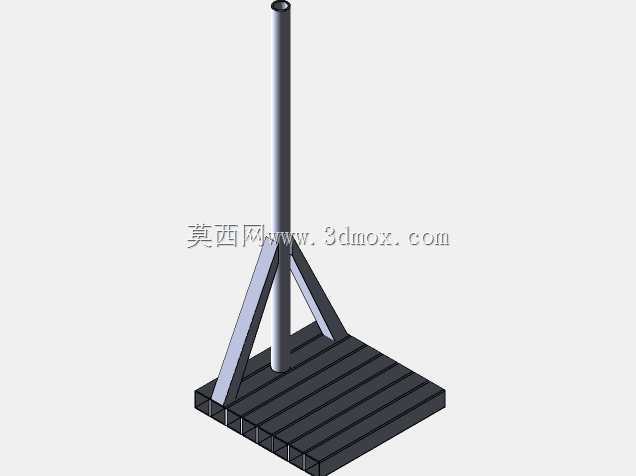

　　该结构属于小型起重作业的支撑承载部件，常见于车间工位物料转运、轻型设备检修吊装、仓储区域零散货物上下料等场景，适配小吨位垂直起吊与短半径回转作业需求，可固定安装在混凝土地面或钢制平台上，为上部起吊执行部件提供稳定的承载基础。整体采用方管焊接成型的方形格栅基座作为底部承载单元，基座表面的格栅结构在保证整体平面度的同时降低了结构自重，底部预留的安装孔位可通过膨胀螺栓或焊接方式与作业面固定，安装边界需保证基座周边预留不小于300mm的操作空间，避免与周边设备、管线产生干涉。立柱采用无缝圆管加工而成，垂直焊接固定在基座中心位置，立柱与基座之间设置三根斜向支撑方管，支撑方管沿立柱周向均匀分布，下端与基座边框焊接固定，上端与立柱中下部焊接连接，

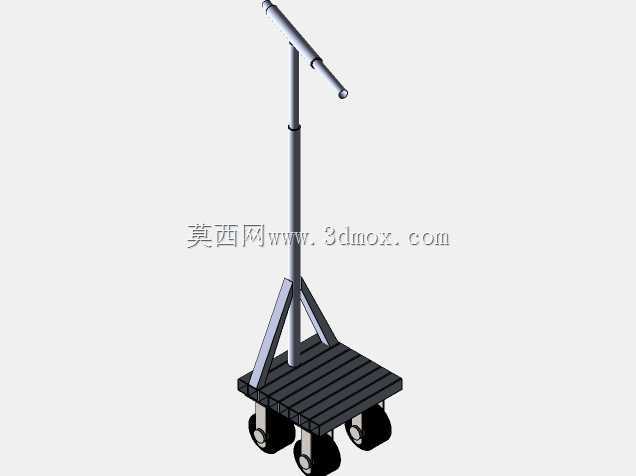

　　形成稳定的三角桁架受力结构，可有效抵消起吊作业时产生的侧向倾覆力矩，提升整体结构的抗扭、抗弯性能。设计过程中优先考虑受力传递路径的合理性，起吊载荷通过立柱传递至斜支撑与基座，再分散至整个安装面，避免局部应力集中导致结构变形，所有焊接位置均预留了焊角加工余量，建模时对焊缝位置做了简化处理，实际生产中可根据载荷等级匹配对应的焊高要求。立柱顶端预留了上部起吊机构的安装接口，可适配小型电动葫芦、手动葫芦等起吊部件，接口尺寸采用通用标准设计，无需二次加工即可完成配套部件的装配。整体结构无复杂曲面与异形加工件，所有零部件均采用常规型材加工，加工难度低，装配流程简单，可根据实际作业的起吊高度、额定载荷需求调整立柱的长度、壁厚以及斜支撑的截面规格，适配不同场景的使用需求。结构重心与基座中心完全重合，空载状态下无偏载应力，作业时可承受额定载荷下的全方向回转受力，基座的格栅结构也可避免作业面积水、积尘，适合多尘、潮湿的车间作业环境使用。
