手动杠杆式小型压力工装夹具结构

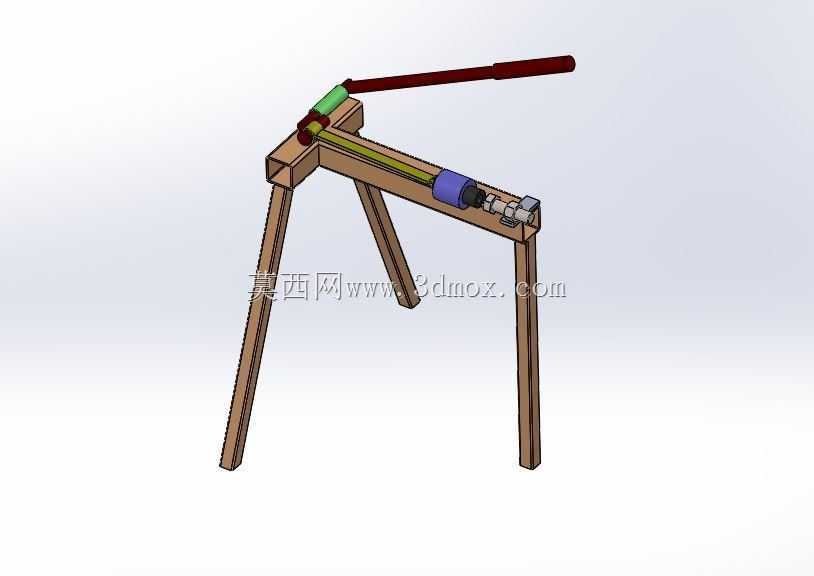

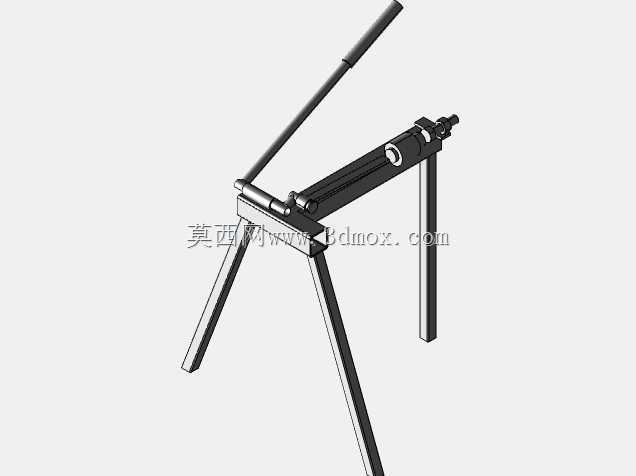

　　该结构以三脚木质支架作为承载主体，横梁沿长度方向布置手动杠杆与直线执行组件，适用于小批量装配、维修工位中的轻载压合作业。现场使用时，工件可放置于横梁前端的工作区域，通过长手柄驱动内部杆件产生轴向位移，对销钉、衬套、小型轴承或薄壁件进行压入、校直与定位。相比气动或液压设备，这种手动方案无需动力源，布置灵活，适合实验室、样板间、临时维修台以及教学演示场景。三脚支撑形式在不平整地面上具有较好的自稳能力，支腿向外展开形成较大的支撑多边形，可降低压合作业中倾覆的风险。横梁承担主要弯矩，前端执行头靠近受力点，后端通过铰接与杠杆传递人手操作力，整体传力路径清晰。长手柄的设计放大了输入力，操作端握持距离较长，在相同手部作用力下可获得更大的输出压力；

　　但实际使用中仍需根据工件材料和配合过盈量控制行程末端的冲击，避免杆件、铰接销或被压零件受损。执行端设置有可更换或可调的压头连接部位，能够适配不同直径、不同端面形状的压头，以减少工件表面压痕并保证压装同轴度。从安装边界看，三脚支架占地面积大于普通台式虎钳，支腿外伸范围需要在工位规划时预留，避免与周边料盒、工具箱或其他工位器具干涉。横梁高度决定了工件的最大放入空间，适合尺寸较小、高度有限的零部件；若工件外形较高，需要重新核算横梁净空和支腿稳定性。手柄回转半径较大，操作侧应保留足够的挥动空间，防止人员碰伤或手柄与相邻设备碰撞。结构设计中，铰接点位置是关键：杠杆支点、动力点和阻力点的相对距离直接决定力的放大倍数与手柄行程。支点越靠近执行端，

　　输出力越大，但压头行程会相应缩短；支点后移则行程增加、压力降低。建模时需要重点检查各铰接销的同轴度、杆件在极限位置的干涉情况，以及手柄下压到底时执行头是否仍保持导向。横梁与支腿的连接节点应能承受反复载荷下的松动和剪切，若采用木质材料，还需关注纹理方向、局部压溃和长期磨损问题。对于工程人员而言，该模型可作为手动压装机构的方案参考，用于验证杠杆比、操作空间、支撑稳定性和压头更换方式，也可进一步演化为带导向套、限位块和快速压头的专用工装。
