40×40×10规格小型轴流散热风机结构

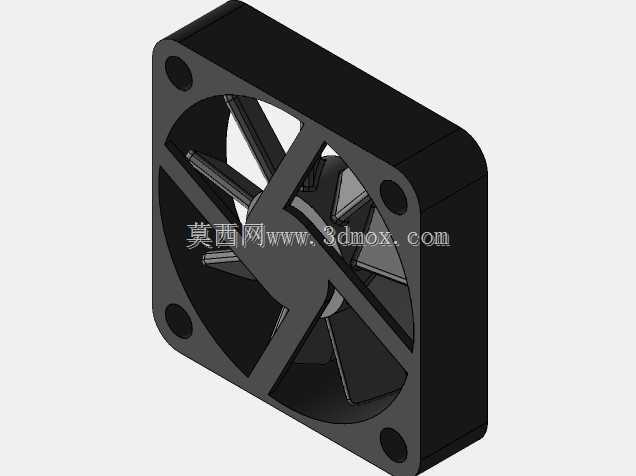

　　在紧凑型电子设备、小型工控模组、嵌入式硬件的热管理设计中，小尺寸轴流通风部件一直是结构工程师做散热方案选型时的高频选项，这次呈现的40×40×10规格风机，就是针对狭小安装空间的风冷需求做的结构还原。做这类小尺寸风机的建模时，首先要卡准安装边界，40毫米见方的安装面、10毫米的总厚度，是很多1U机箱、小型驱动板、便携检测设备内部预留的标准散热位，建模时不能只做外观轮廓，要把扇叶的倾角、轮毂的直径比例、叶根与轮毂的过渡圆角都还原到位——这些细节直接决定了后续做流场仿真时的参考价值，要是扇叶的弦长、扭转角做的不对，仿真出来的风量风压数据就完全没有参考意义。

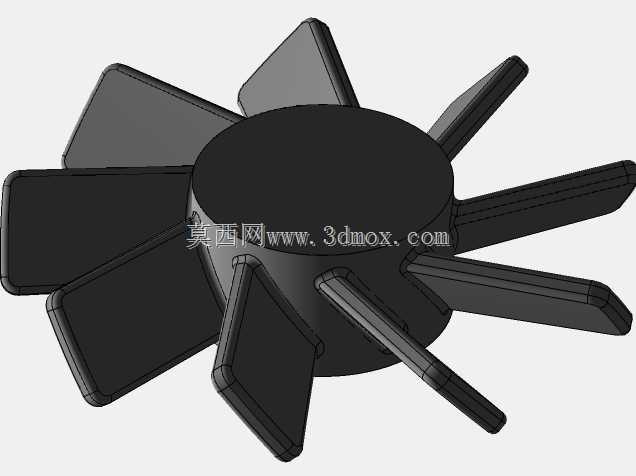

　　从实际应用场景来说，这个尺寸的风机很少用在大空间通风，大多是贴附在发热元器件的散热鳍片表面，或者安装在设备壳体的通风栅格内侧，做定向的强制对流。比如小型PLC模块的侧边通风位、迷你主机的CPU散热模组配套、车载小型电控盒的内部通风，都会用到这个尺寸的风机，它的厚度只有10毫米，不会挤占设备内部的走线空间，也不会和板卡上的直立电容、接线端子产生安装干涉。建模的时候特意区分了两种叶型的结构差异，宽幅方头叶片的风量大、转速相对低，适合对噪音有要求的民用电子设备；窄型斜切叶片的风压更高，适合需要穿透密集鳍片的工控散热场景，两种叶型的轮毂直径保持一致，安装孔位也做了通用化设计，方便选型时直接替换不用改安装结构。

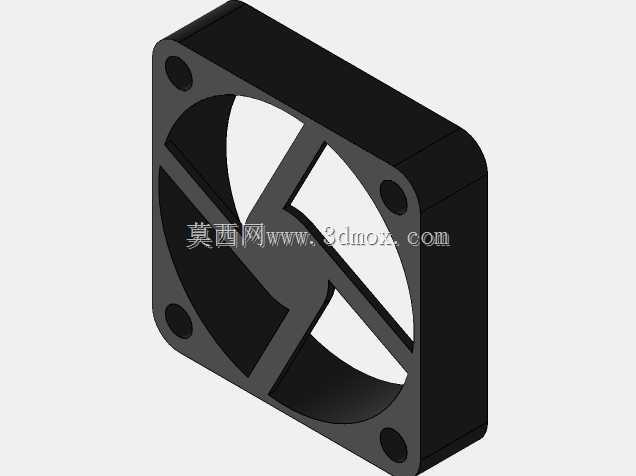

　　设计思路上，这类小风机的结构要平衡几个矛盾点：首先是扇叶数量和通风效率的平衡，叶片太多会增加风阻，太少又会导致出风不均匀、转动时震动大，建模时把叶片的排布做了等角度均分，叶尖和外框的预留间隙控制在合理范围，既不会因为间隙太小导致转动时蹭框，也不会因为间隙太大造成回流损失。其次是安装位的兼容性，40毫米见方的安装面，四个角的固定孔位要匹配行业通用的安装孔距，不管是用螺丝锁付在塑胶壳体上，还是用减震胶钉固定在钣金支架上，都能直接适配，不用额外做转接件。另外轮毂中心的轴位结构也做了还原，后续如果要做电机配套、轴承位的结构设计，可以直接在这个模型基础上细化，不用重新画外形轮廓。

　　从结构设计的实操角度说，拿到这个模型做设备配套设计的时候，首先要核对安装边界：总厚度10毫米，要预留至少1毫米的走线空间和0.5毫米的装配间隙，避免风机转动时和周边的线材、元器件产生摩擦；出风方向要对准发热源的核心区域，扇叶的旋转方向要和叶片倾角匹配，不然会出现反向出风的问题，反而影响散热效果。另外要注意，这个尺寸的风机因为体积小，自身的动平衡余量不大，建模时叶片的重量分布做了对称处理，后续如果要做开模生产，还要在叶根位置预留动平衡去重的结构位，避免量产时出现震动超标的问题。

　　很多刚入行的结构工程师做小设备散热设计时，容易忽略风机的实际安装尺寸，只看标称的40×40×10就直接留安装位，结果忽略了接线端子的突出高度、固定耳的厚度，导致装配时出现干涉。这个模型把这些容易遗漏的结构细节都做了还原，不管是做设备内部的结构排布，还是做散热方案的流场前置仿真，都能直接作为参考基准，不用再反复核对样本上的尺寸参数，能减少前期方案设计时的尺寸核对工作量。另外在做通风栅格设计的时候，也可以参考这个风机的出风范围，把栅格的通风孔对准扇叶的出风区域，避开轮毂对应的遮挡位置，提升整体的通风效率，避免栅格挡住风道造成风量损失。
