落地式家用送风通风扇结构设计

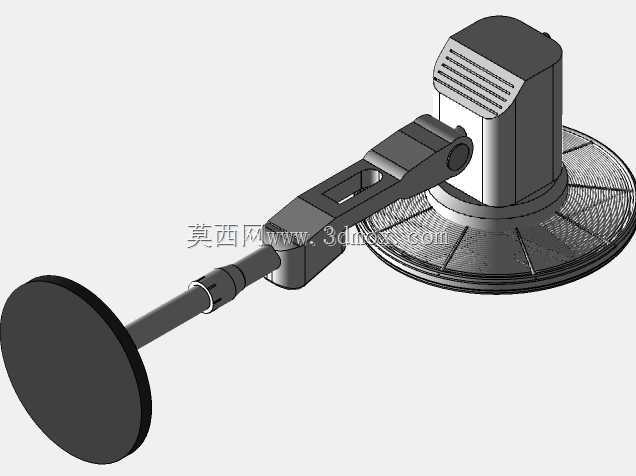

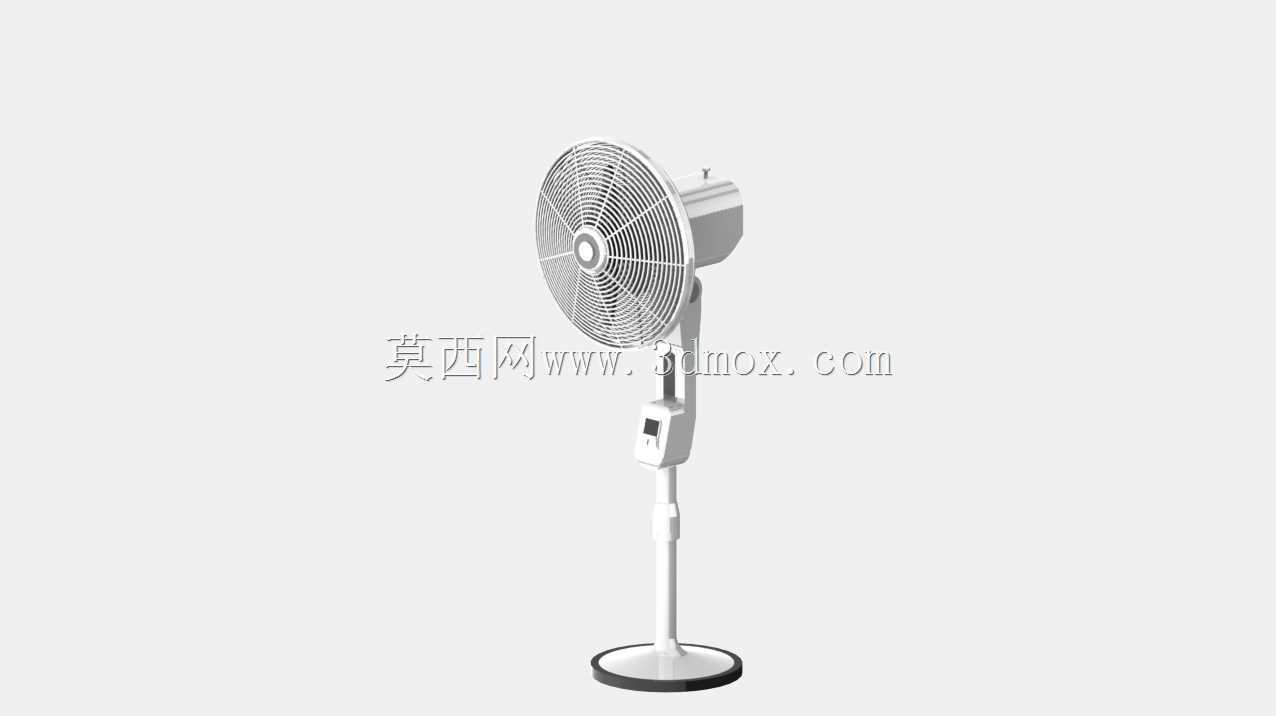

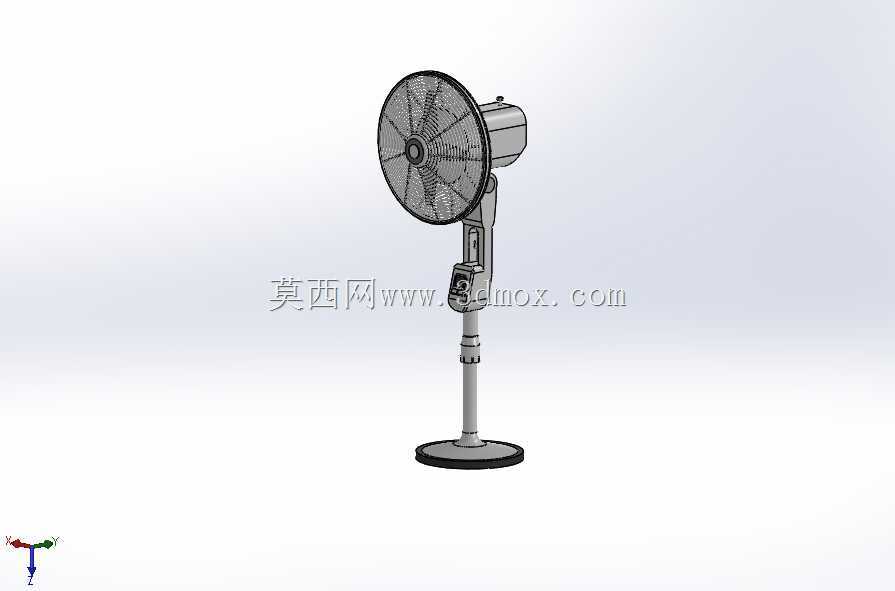

　　日常民用与小型商用空间里，落地式送风设备始终是局部空气调节的常用选择，这款立柱式落地扇的三维结构完整还原了整机从底座到风网的全部装配关系，可直接用于结构校核、运动干涉检查与外观方案评审。整机采用圆形配重底座提供支撑，底座内部预留装配空间用于放置配重块与走线，底面可粘贴防滑脚垫，既降低整机重心避免倾倒，也能减少运行时与地面的共振传递。立柱采用分段伸缩结构，中间设置锁紧卡位，可根据使用场景调整送风高度，适配坐姿办公、站姿作业、地面休憩等不同高度的送风需求；立柱内部为中空走线通道，电源线与控制线路从管内穿行，避免线路外露造成拉扯与积灰。机头部分包含后罩、电机安装座、扇叶、前防护网与俯仰调节关节，电机通过安装座固定在机头壳体内部，

　　输出轴直接连接扇叶，传动路径短，运行损耗低；俯仰关节采用阻尼锁紧结构，可在一定角度范围内固定机头仰角，改变送风的垂直覆盖范围。扇叶采用多叶曲面构型，曲面弧度经过气流导向优化，转动时可将轴向气流平稳推送至前方，减少叶尖涡流带来的紊流与噪音；前后防护网采用密集径向筋条结构，网孔间隙满足安全防护要求，既防止异物触碰运转中的扇叶，也不会过度阻挡气流通过。控制模块集成在立柱上部的操作盒内，按键与显示区域朝向使用者操作方向，盒体做了分型与卡扣位设计，方便内部电路板、按键组件的装配与后期维护。整机的安装边界需重点考量底座直径与机头摆动范围，底座占用地面空间小，机头左右摇头时的外轮廓扫掠区域需预留足够安全距离，避免与周边家具、设备发生碰撞。

　　从结构设计角度看，该模型完整呈现了各部件的连接方式：底座与立柱通过螺钉紧固，伸缩管之间设置导向筋与锁紧套，机头与立柱顶端通过旋转支座连接，防护网通过网圈卡扣固定，所有装配关系均符合实际量产工艺逻辑。在场景适配方面，这类风扇可用于家庭客厅、卧室、办公室工位、商铺门店、小型车间临时工位等区域，在环境温度不高但需要空气流动的场景下，能够加速体表散热、改善局部闷热感，也可辅助室内空气循环，配合空调使用时能均衡室温分布，减少冷量局部堆积。建模过程中对壁厚、拔模角度、螺丝柱位置、卡扣预留量都做了对应还原，外壳件的分型面贴合注塑加工工艺要求，金属网罩的筋条排布、底座的配重腔结构都有明确体现，能够为同类送风产品的改型设计、结构优化提供直观的三维参考，也可用于装配教学、爆炸视图制作与工程出图的基础数模。
