工业铝型材悬臂作业支撑机架结构

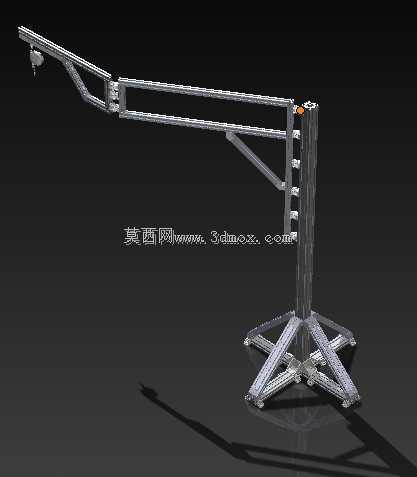

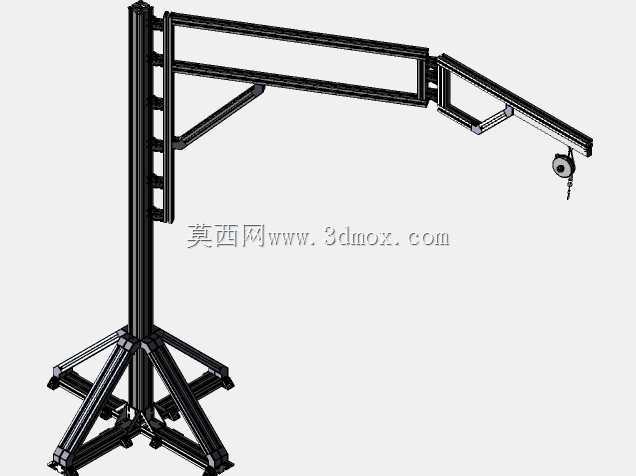

　　这套悬臂支撑机架以标准工业铝型材为主体搭建，整体采用立式立柱加多段伸展臂的结构形式，底部为十字交叉展开的支撑脚，通过型材角件与紧固件拼接成稳定的落地基座，能够在不做地面锚固的条件下获得足够的抗倾覆能力，适合在装配工位、检测工位、临时操作区快速布设。立柱沿竖直方向预留多组安装槽位，可根据作业高度调整悬臂组件的固定位置，适配不同身高操作人员与不同高度的工作台面。悬臂部分采用平行四边形与直臂组合的型材框架，既保留水平方向的伸展覆盖范围，又通过斜向支撑型材降低长臂末端的下垂量，端部预留的安装接口可挂载小型电动起子、拧紧轴、视觉检测探头、照明灯具或工位辅助工具，将工具重量转移至机架，减少操作人员长时间持重的疲劳。从设计思路上看，

　　该结构优先利用铝型材的模块化特性，所有杆件均通过标准槽口连接，无需复杂焊接加工，后期调整臂长、增减挂载件或迁移工位时，只需拆解对应紧固件即可重新组装。底部十字支撑脚的外扩尺寸决定整机稳定边界，设计时需结合悬臂最大伸展长度与末端挂载重量核算重心位置，确保满载工况下整机重心落在支撑脚围成的安全区域内；竖直立柱与悬臂的旋转连接部位需保留合适阻尼，使臂体在水平回转时既能够随手推动，又不会在工具自重作用下自行漂移。型材槽道同时用于布设气动管路与控制线缆，避免管线悬空拖拽造成干涉，整体结构在轻工装配、电子检测、实验室操作、小型工件上下料等场景中具备较强通用性，能够作为独立的工位辅助承载装置使用。
