工业铝型材可拆卸设备安全防护围栏

　　这套防护结构以挤压工业铝型材作为承载骨架，配合透明围板与快拆式上盖，主要用于自动化产线、装配工位、检测设备或实验装置的外围隔离。现场布置时，它能把人员与运动机构、高温部件、带电区域或物料飞溅区隔开，同时保留视线通透，便于操作人员观察内部运行状态。

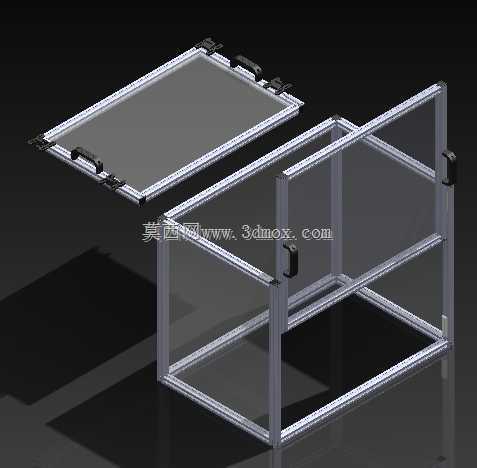

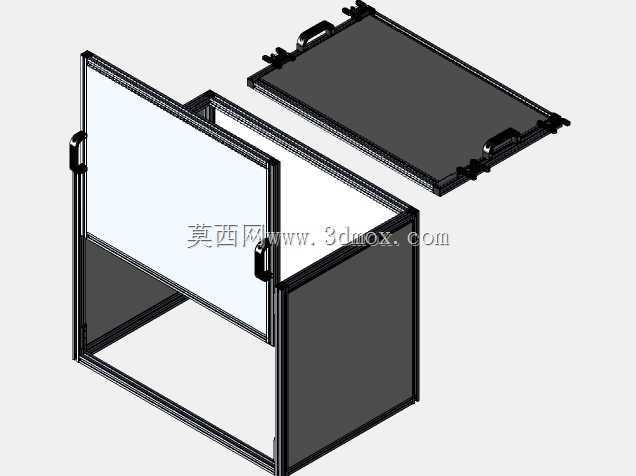

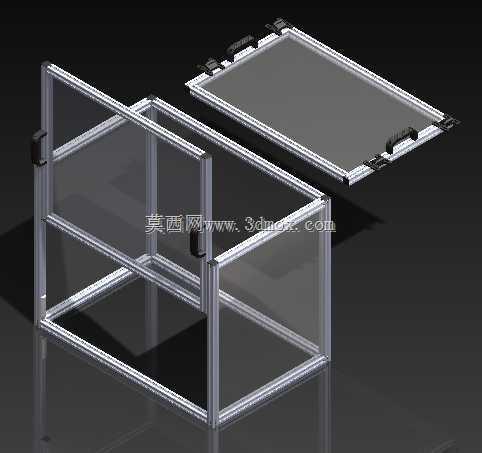

　　骨架采用标准铝型材槽口连接，立柱与横梁通过内置连接件锁紧，整体刚性足以承受日常倚靠、轻微碰撞和护板自重。透明面板嵌入型材槽内，边缘由压条或密封件固定，不需要在板面上大量钻孔，更换时只需松开对应型材边条。上盖同样采用铝型材框加透明板结构，四角配置快拆扣件，维护时可整体取下，方便对内部设备进行吊装、接线、清洁或更换耗材。

　　从结构思路看，该设计优先解决三个现场问题：一是隔离防护，二是可视观察，三是快速拆装。相比焊接钢架，铝型材框架不需要表面涂装，切割后即可组装，后期改尺寸或移位时可重复利用型材；相比全封闭金属罩，透明围板降低了观察盲区，便于及时发现卡料、异响或位置偏移。上盖与主体框架之间留有明确的搭接边界，扣件压紧后可限制盖板横向窜动，同时避免螺钉外露造成的积尘和勾挂。

　　安装边界方面，底部框架应落在平整地面或设备基座上，若用于独立站立围栏，需配合地脚座或膨胀螺栓固定；若直接固定在设备台面上，则应校核台面承载与连接点间距。框架高度需覆盖人员可能触及的危险区域，顶部开启后要预留手部操作和工具取放空间。透明板与铝型材槽底之间应保留均匀间隙，用于吸收温度变形和装配误差；相邻型材连接处要保证端面贴合，避免框架扭曲导致护板受力开裂。

　　在三维建模阶段，这类结构需要重点控制型材截面、槽口宽度、连接件占位和板厚之间的配合关系。上盖扣件的位置不能只按外观均匀布置，还要考虑开启受力点和边框挠度；长边跨距较大时，应在适当位置增加横梁或扣件，避免盖板翘起。走线、气路接口或排风口若需穿过围栏，应在建模时同步预留开孔位置，并保证开孔边缘不削弱型材连接区。整体模型可直接用于方案评审、型材下料、装配干涉检查和现场安装交底。
