可拆可调式控制器移动支撑台架

项目分类:工装 发布时间:2022-05-03 ID:614062
  • 可拆可调式控制器移动支撑台架
  • 可拆可调式控制器移动支撑台架
  • 可拆可调式控制器移动支撑台架

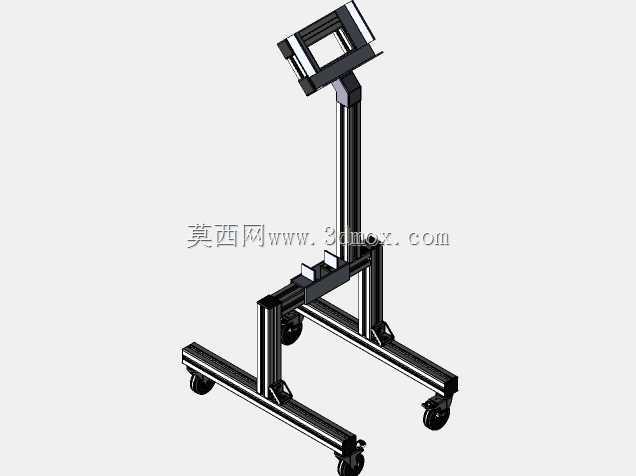

  该支撑台架面向车间设备调试、实验台搭建、产线临时工位以及控制器外移安装等场景,核心作用是为人机界面、小型控制箱或检测终端提供稳定且可灵活移位的承载位置。现场使用中,控制器往往需要随操作位置变化而调整高度,固定台面难以兼顾坐姿观察、站姿操作和设备旁近距离调试;带轮结构则解决了工位重组、设备转线和维护时频繁搬运的问题。整体采用开放式框架,底部由两根纵向主梁构成支撑边界,横向连接梁在中部形成刚性框,既保证落地稳定性,也为线缆、接头和底部附件留出穿行空间。四根立柱承担竖向载荷,顶部托架通过可升降结构与立柱连接,能够根据操作人员视线和接线方向改变安装高度。托架外形为矩形框,中部预留镂空区域,既减轻上部重量,也便于控制器背部散热、

  接线和固定件穿过。这种设计不依赖整块封板,受力路径更直接,装配时可先完成底框定位,再安装立柱和顶部托架,后期改造也方便更换不同开孔尺寸的托板。从安装边界看,底框长度和宽度决定了整机占地范围,纵向外伸的主梁使重心落在脚轮支撑区域内,即使顶部承载后向一侧偏移,也能保持较好的抗倾覆能力。脚轮布置在底框四角附近,其中两个可采用带刹车型,设备推移到位后锁定,避免操作时滑动;无刹车轮则承担转向和移动功能。立柱与底框连接处设置角件或加强块,用于抵消顶部偏载产生的弯矩,这对触摸屏、按钮盒等经常被按压的设备尤为重要。高度调节可通过滑槽、锁紧手柄或螺栓孔位实现,调节时先松开两侧锁紧件,将托架提升至目标位置,再对称紧固,避免单侧受力造成卡滞。

  顶部托架四周保留安装边,可适配不同控制器的背部螺孔、挂耳或压板;若控制器深度较大,可在框内增加托板,若需频繁接线,则可利用下方横梁安装线槽、端子排或小型电源模块。台架采用可拆结构,杆件之间通过标准连接件组合,运输时能够分解为扁平组件,进入狭窄通道或电梯后再现场组装。对于多品种小批量生产单元,这种台架比焊接固定式支架更有优势:高度、托架尺寸和底部跨度均可按实际控制器重新配置,杆件裁切后即可复用,连接件也便于维护更换。设计时需要重点关注三项内容:一是顶部额定载荷与重心位置,托架升高后整体稳定性下降,底框宽度应随最大高度适当加大;二是脚轮承载与地面条件,车间地面存在接缝、坡度或油污时,应选用直径更大、滚动阻力更低的脚轮;

  三是操作面人机关系,屏幕中心宜落在操作者自然视线范围内,按钮和接口不应被立柱遮挡。框架表面可采用阳极氧化或喷塑处理,以提升耐磨和耐腐蚀性能;在有振动的设备旁使用时,可在顶部托架与控制器之间增加减振垫,降低屏幕抖动和接线端子松动风险。该结构没有复杂传动部件,制造重点在于杆件下料精度、连接孔位一致性以及装配后的垂直度控制。底框对角线偏差过大会导致脚轮受力不均,立柱不垂直则会使升降调节发涩,因此在样机阶段应先进行工装定位,再批量钻孔和组装。整体而言,这是一种以铝型材框架为基础、强调移动性、可调性和拆装便利性的控制器支撑装置,适用于需要快速变更工位布局的制造与检测环境。
