可拆卸降噪落地式电机防护外罩

　　该结构针对工业现场中小型驱动电机的独立防护需求而设计，采用箱体式外罩将电机整体围合，主要用于车间地面固定安装场景。在实际产线布局中，电机常布置于设备旁侧、地坑边缘或通道附近，人员走动、物料搬运和清洁作业都可能带来触碰风险；同时，电机运行产生的噪声会沿硬质地面和开放空间扩散。该外罩通过围合结构降低噪声外传，并在侧面设置大面积网格通风区，避免电机被完全封闭后散热恶化。

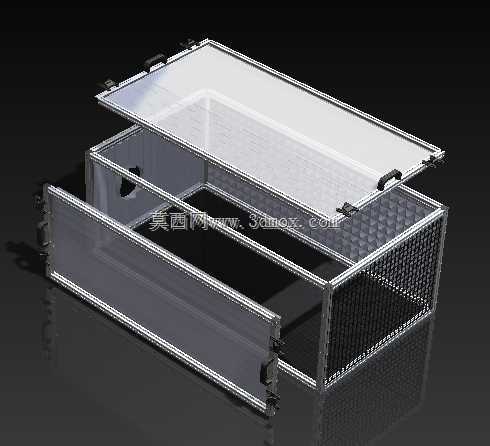

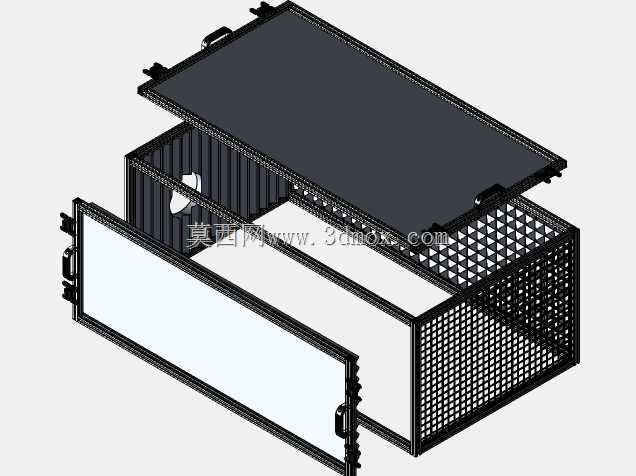

　　从结构组成看，模型由底座框架、侧围板、顶板和前面板构成。顶板可向上开启或拆卸，便于从上方进行电机吊装、接线盒检查和散热风扇维护；前面板采用可拆卸方式，通过侧边卡扣或紧固件与框架连接，检修时无需整体移动外罩，即可接近联轴器、带轮或地脚螺栓区域。侧围网格承担进风与出风功能，网格密度在保证通风面积的同时限制异物进入，适合粉尘较多但无强喷淋的普通工业环境。

　　设计思路上，框架优先保证刚性和安装边界稳定。底部预留与地面锚固的连接位置，可配合膨胀螺栓或减震垫使用，减少电机振动引起的罩体共振。围板与框架之间采用折边和定位结构，既提高钣金件自身刚度，也使装配关系明确，便于现场快速拆装。顶板设置把手或开启位，方便单人操作；前面板与框架的配合面留有均匀间隙，避免加工误差造成装配干涉。

　　外形尺寸需围绕电机包络、维护空间和散热距离确定。罩体内部宽度应覆盖电机机座、接线盒及出线弯头，深度需考虑轴伸端联轴器或带轮的安全距离，高度则要保证顶部散热空间和起吊操作余量。底部框架不能压实地脚螺栓调节区域，前面板开启后应能露出电机固定件，侧面网格区尽量对准电机风扇风向，以形成有效气流通道。

　　在选型应用时，该类外罩适合泵组、风机、输送线驱动站、小型机组等长期运行设备。它不是简单的装饰外壳，而是兼顾安全隔离、噪声控制、通风散热和维护可达性的功能性部件。建模时需重点核对钣金折弯半径、板厚搭接关系、紧固件位置以及门板开启轨迹，确保三维结构与现场安装、检修路径一致。
