铝型材PLC监控操作移动工作台

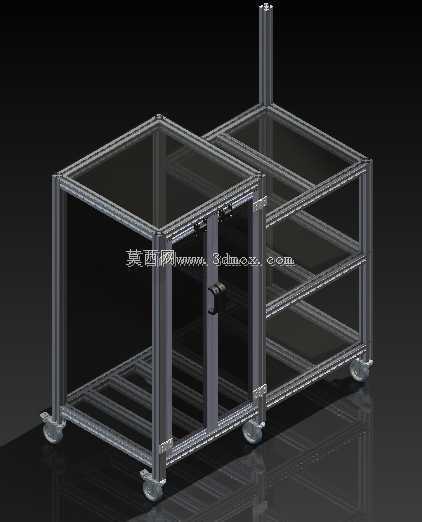

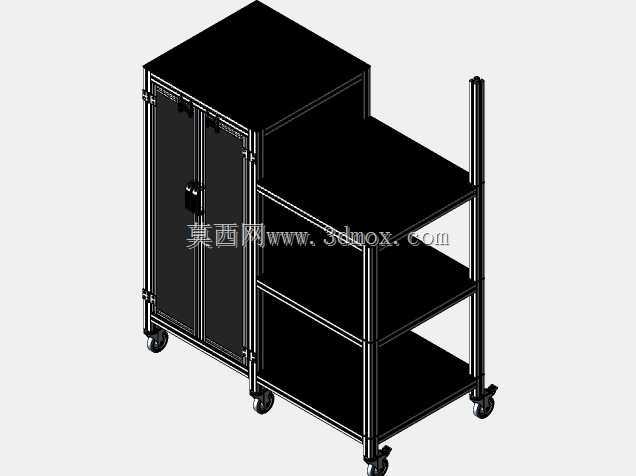

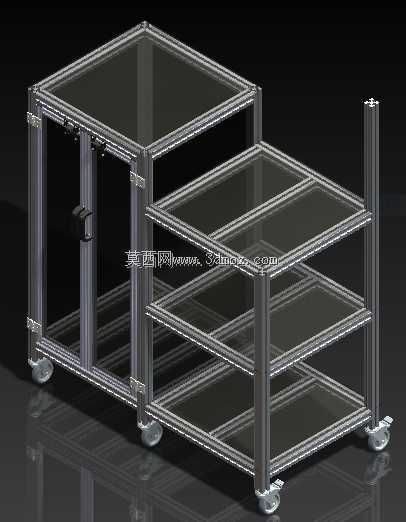

　　该结构以工业铝型材作为主承力框架，面向车间产线旁的PLC监控、设备状态查看与临时操作场景。设备整体由两个相邻功能区组成：左侧为带门封闭柜体，可容纳显示器、主机、电源模块或小型控制元件；右侧为开放式分层置物区，用于放置键盘、鼠标、测试工具、接线盒及常用维护物料。底部配置四只脚轮，使整台工作台能够在设备之间灵活推移，适合多工位巡检、临时调试和产线改造时快速就位。

　　从实际使用角度看，左侧封闭区采用透明或半透明面板，既能够保护内部电气元件，又便于直接观察显示器读数和指示灯状态。柜门设置锁扣与把手，在移动过程中可避免门板晃动，日常维护时也能快速开启。框架内部预留多层安装板位置，可按元件尺寸调整层间距，适配不同厚度的控制器、交换机或端子排。右侧开放区不设门板，强调随手取放，适合在调试过程中频繁使用键盘、记录本和检测仪器。

　　设计上采用标准铝型材拼装思路，立柱、横梁和层撑均沿型材槽口连接，便于在三维阶段校核装配关系，也方便现场按需要增减层板、拉手或附件。型材框架自身具有较好的直线度和可修改性，开孔、切槽和后续扩展不需要复杂焊接。框架边角连接位置采用角件或内置连接件，能够在承受显示器、主机和工具重量时保持整体刚度。底部脚轮的安装座与型材端面或底部横梁连接，选型时需关注单轮承载、制动形式以及地面条件；若用于固定工位，可换成支撑脚或带刹脚轮，以减少操作时晃动。

　　外形边界需要重点控制总宽、总深和高度。双区并列布置会增加宽度，建模时应保证通道转弯、设备旁站位和柜门开启空间；深度方向需兼顾显示器安装、键盘抽拉和后侧走线；高度则应以站立观察屏幕为基准，避免屏幕过高造成视线疲劳。台面与层板建议采用平整板材，边缘不超出型材外轮廓，防止搬运时勾挂。线缆可沿立柱槽内布置，并在层板附近预留过线孔，使电源、网线和PLC通讯线分开走向，降低缠绕和干扰风险。

　　该结构适用于机加工线、装配线、检测工位以及实验室设备旁，既可作为移动监控站，也可作为临时编程与故障诊断平台。三维建模时应把型材截面、脚轮高度、门板开启角度和层板可调范围完整表达，以便后续直接转化为下料清单和装配指导。
