23左螺纹闪光隐藏器结构设计

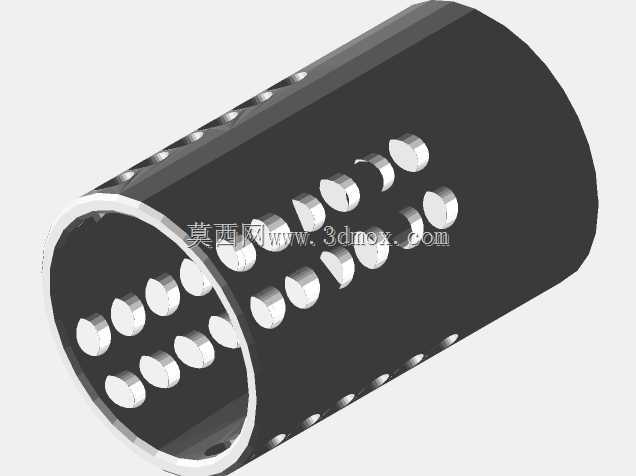

　　该零件为圆筒形端面连接构件，整体采用回转体布局，内壁设置23规格左旋连接螺纹，用于与对应外螺纹接口形成可靠旋合。左旋螺纹的选用可在特定安装方向和振动工况下降低松脱风险，装配时需注意旋向与普通右旋螺纹相反，安装边界主要由螺纹公称直径、筒身外径及轴向长度共同决定，端部应预留足够扳手空间，避免与相邻护木、导轨或外壳发生干涉。

　　筒身侧壁布置多组规则开孔，孔位沿周向和轴向交错排列，形成分层排气通道。气流从内腔经过不同位置的孔群向外扩散时，可改变初始喷出方向，削弱中心区域的集中冲击，同时打乱高温气团的连续形态，降低前端瞬时光亮与扬尘的可见程度。开孔并非简单均匀排布，而是根据筒内气流路径设置不同孔径与间距，靠近连接端的孔位承担初步分流，靠近前端的孔位进一步完成扩散与泄压，使整体结构在有限长度内兼顾导流效果和外形完整性。

　　从结构强度角度看，圆筒主体需要承受连接螺纹带来的预紧力以及射击振动产生的交变载荷，因此壁厚在开孔区域仍需保持连续支撑。相邻孔之间保留的筋位形成网格状承力骨架，既减轻重量，也避免大面积开孔造成刚性骤降。建模时应重点控制孔边圆角、螺纹收尾和筒壁同轴度：孔边锐边容易产生应力集中，螺纹起始与收尾位置若处理不当会影响旋入顺畅性，而筒身内外圆不同轴则可能导致装配后偏摆。

　　在实际使用场景中，这类构件多用于气动模拟装置、训练器材或外观改装部件的前端接口。其功能不是单纯装饰，而是通过内腔与侧孔的配合，对出口气流进行约束和再分配。设计时需要平衡三个方面：一是螺纹连接必须满足拆装重复性，不能因多次旋合而松动；二是开孔面积要足够形成有效分流，但不能削弱到影响抗冲击能力；三是外圆直径和长度应与主体设备的前端轮廓协调，保证安装后不遮挡周边瞄具、灯带或固定件。

　　三维建模过程中，可先建立内外回转曲面，再完成左旋螺纹特征，随后以阵列与局部调整相结合的方式生成孔组。周向孔位需考虑相位差，避免所有孔落在同一直线上造成局部薄弱带；轴向孔位则应避开螺纹末端高应力区。端部倒角和内孔过渡段可减少装入时的卡滞，外表面保持简洁圆柱面有利于后续表面处理和夹持加工。整体结构紧凑，特征清晰，适合作为螺纹接口、侧向分流、圆筒开孔类零件的建模参考。
