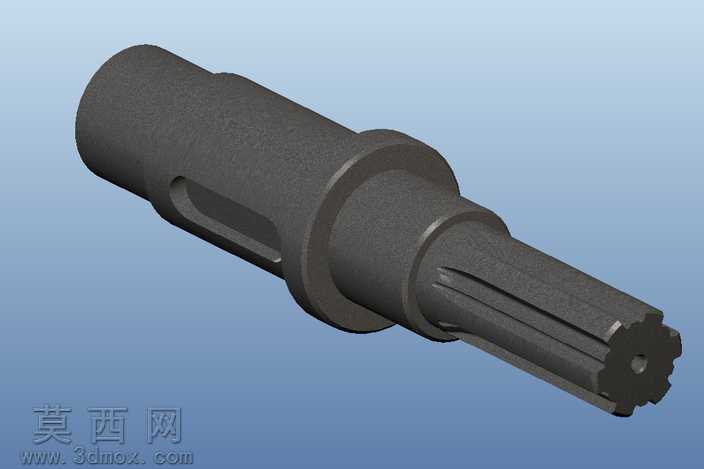

带键槽花键端传动阶梯轴结构设计

本轴类零件采用三维参数化建模方式完成全结构设计，建模过程中以回转体基础特征为核心，首先通过草绘绘制轴的各段直径与轴向长度截面轮廓，经旋转特征生成轴的主体阶梯结构，各轴段的直径差严格遵循传动件安装定位的设计逻辑，预留出轴承、传动轮的装配定位轴肩，保证装配时零件的轴向定位精度。针对轴身的键槽结构，采用拉伸切除特征完成建模，键槽的宽度、深度与轴向位置匹配标准平键的安装尺寸，键槽端部的退刀结构做了圆角过渡处理，避免应力集中导致的轴件疲劳损坏。轴端的花键结构采用齿形阵列特征完成建模，花键的齿形参数、分度圆直径、齿顶齿根尺寸均符合传动花键的标准规范，花键端部做了倒角导向设计，方便配套花键套的装配导入，轴的最外端中心位置设计有中心工艺孔，用于轴类零件加工时的定位装夹，保证各轴段的同轴度加工精度。材质渲染上采用哑光金属质感的合金钢材质，模拟实际轴件经过调质处理后的表面质感，各轴段的表面粗糙度通过材质纹理的细微差异做区分，配合安装面的粗糙度等级高于非配合面，还原真实机械零件的表面处理效果。结构设计上充分考虑轴的受力特性，轴肩位置做了圆角过渡处理，避免截面突变带来的应力集中，各轴段的长度尺寸匹配传动系统中各零件的安装间距，保证装配后传动件的位置精度，键槽与花键的位置设计满足扭矩传递的受力要求，确保轴在工作过程中可以稳定传递旋转扭矩，不会出现结构失效问题。建模过程中对所有特征做了参数化关联，后续可根据实际传动需求调整各轴段的直径、长度以及键槽、花键的参数，快速适配不同的传动场景，整体模型结构完整，细节特征符合机械加工的工艺要求，可直接用于装配验证、工程图导出以及后续的加工工艺规划。
