多关节协作机械臂结构设计方案

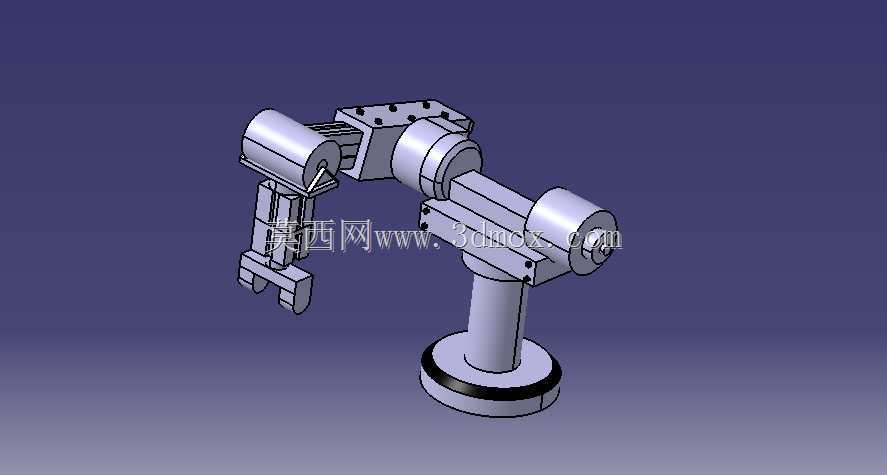

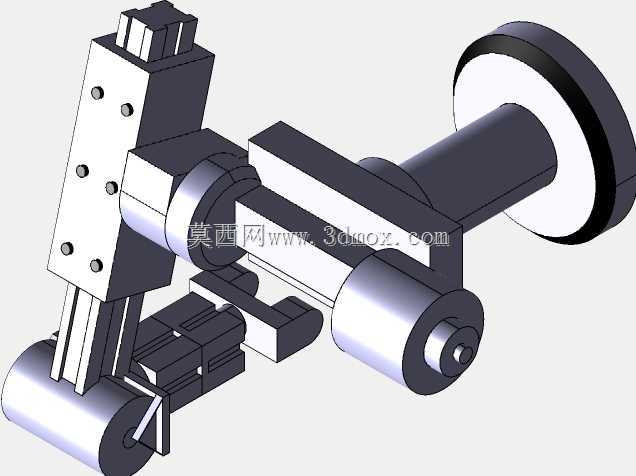

　　该机械臂采用立柱式基座加多关节串联布局，底座为圆盘式安装结构，可通过地脚螺栓或法兰盘固定在工作台面、自动化线体侧边或移动小车上，底座内部预留回转支承安装空间与走线通道，支持360度水平方向旋转，能够覆盖以基座为中心的圆形作业范围，适配物料分拣、工位上下料、小型零件装配、实验室教学演示等多种场景。大臂与小臂均采用箱型轻量化结构设计，在保证结构刚性的前提下削减了非受力区域的材料厚度，关节处采用同轴心的转轴布局，每个关节均预留了驱动元件与减速器的安装位，可根据负载需求选配伺服电机搭配谐波减速器或步进电机搭配行星减速器，关节侧面设计有工艺凸台与安装孔位，方便后续加装限位挡块、位置传感器与外部管线固定座。末端执行器采用平行夹爪结构，

　　夹指部分做了防滑齿形设计，可适配规则形状的小型工件夹持，夹爪与小臂末端采用标准法兰连接，可根据实际作业需求快速更换为真空吸盘、焊枪、打磨头等不同末端工具。整体结构的运动包络边界经过校核，大臂俯仰、小臂摆动、腕部旋转的动作范围不会与自身基座发生干涉，各关节的转动副处均设计有轴承安装位，可承受作业过程中的径向与轴向载荷，管线可沿臂身内部的空腔或侧面的走线槽布置，避免运动过程中管线拖拽磨损。从建模逻辑来看，各零部件均采用参数化草图配合拉伸、旋转、倒角等特征构建，装配过程中通过同轴心、重合、平行等配合关系完全定义运动约束，可直接用于运动仿真分析，验证各关节的运动行程与作业节拍，也可在此基础上进行有限元分析，校核大臂、

　　小臂在最大负载工况下的形变与应力分布，为后续的零件加工与驱动元件选型提供直接的结构依据。夹爪的开合行程可通过调整内部驱动元件的安装位置进行适配，腕部关节可独立旋转调整工件姿态，满足不同工位的角度对位需求，基座的圆盘底面加工有定位止口，安装时可快速与工作台面的定位凸台配合，保证安装重复精度。
