斯坦福型多关节工业机械臂结构设计

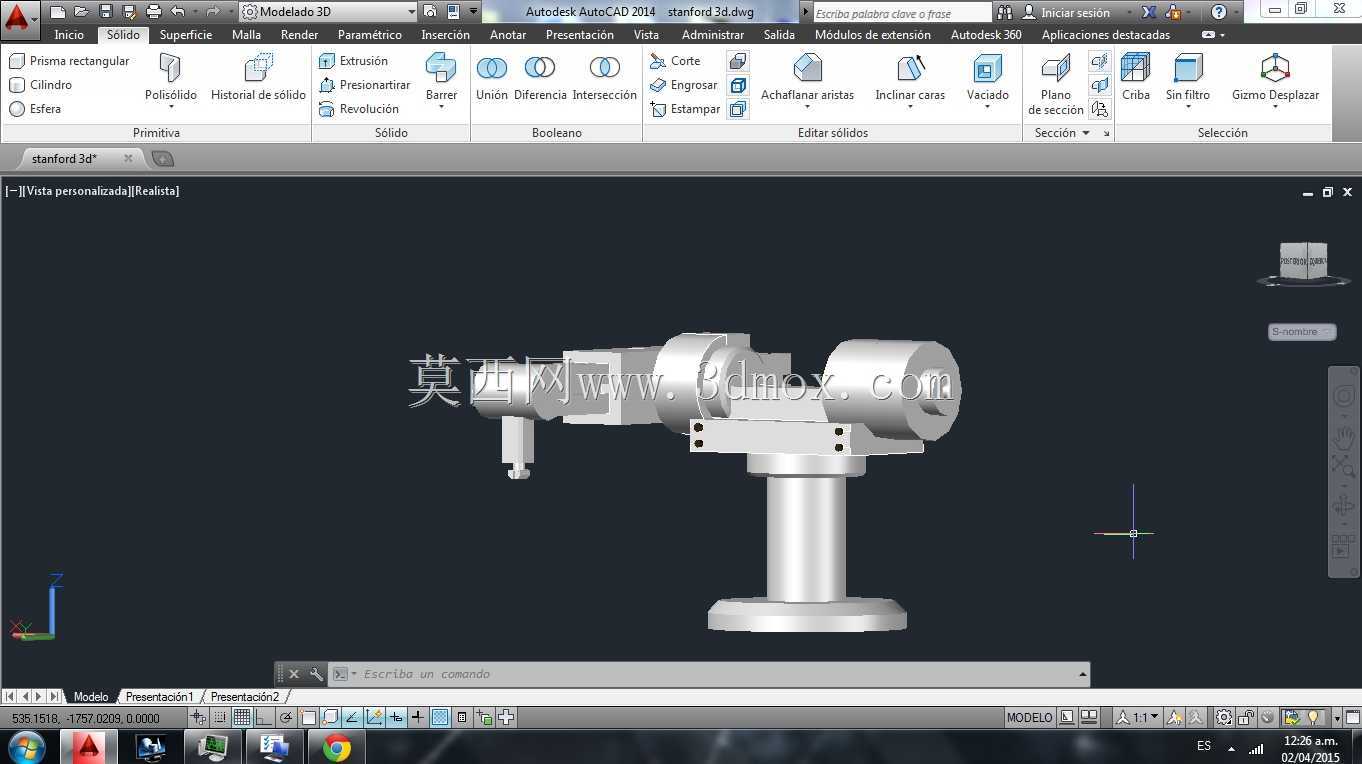

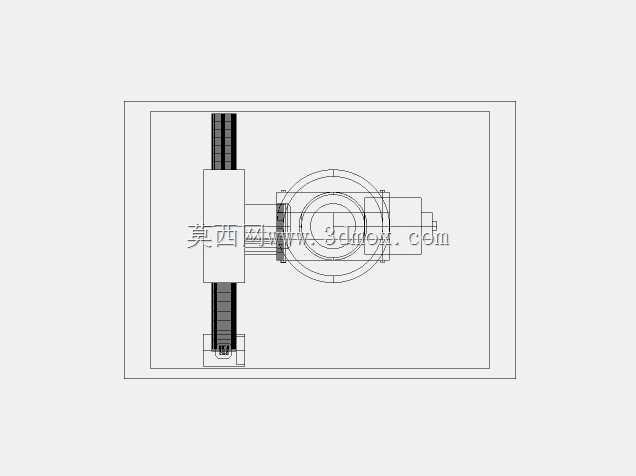

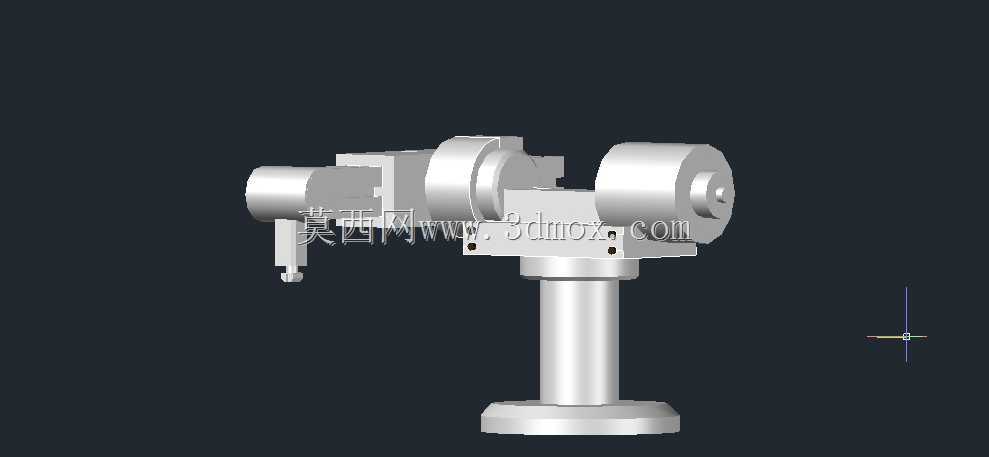

　　这款机械臂的结构原型脱胎于经典斯坦福机械手构型，在三维建模阶段优先还原了其立柱支撑、腰座回转、大臂俯仰、小臂伸缩加末端姿态调整的运动层级，没有做多余的外观包覆，所有壳体轮廓都严格对应内部传动组件的安装空间，方便后续拆解做运动仿真或者零件细化。从实际产线适配的角度看，这类构型的机械臂常被布置在精密装配工位、实验室物料转运台或者教学实训平台上，区别于常见的全转动关节六轴臂，它的小臂采用直线移动副实现径向伸缩，在固定工位里抓取放置范围的调整更直接，定位重复精度的控制逻辑也更简单，针对小质量零件的插拔、堆叠、试剂分拣这类动作，运动路径规划的计算量会小很多。建模时最先确定的是底部圆形安装法兰的边界尺寸，

　　立柱整体高度预留了足够的腰座回转支承安装位，底座直径要覆盖整机最大伸展状态下的倾覆力矩受力范围，安装孔位按照通用工业设备的台面固定标准排布，不需要额外做转接板就能直接固定在铝型材工作台或者钢制机架上。腰座部分的回转支撑结构藏在立柱顶端的壳体内，两侧对称布置的壳体轮廓对应了谐波减速器或者驱动电机的安装腔，建模时特意保留了壳体的分型面位置，后续如果要拆件做机加工或者3D打印，不需要再重新调整壁厚。大臂与腰座的铰接转轴做了同轴度的限位结构，两侧轴承位的尺寸按照标准深沟球轴承的安装公差预留，小臂的直线伸缩段在建模时同步匹配了导轨与丝杠的安装平面，没有出现外观面和内部传动件干涉的问题。末端执行器的连接法兰按照通用工具快换标准做了适配，

　　不管后续加装夹爪、吸盘还是小型视觉检测探头，都能直接匹配安装孔位。整机所有运动副的行程限位位置都在模型里做了隐性的凸台限位，仿真运行时不会出现关节超行程脱开的问题，各部件的装配层级按照实际装配顺序拆分，从底座到末端执行器的装配路径没有出现倒扣无法安装的情况，不管是用来做运动学算法验证、实训教学演示，还是作为非标设备改型的基础构型，都能直接在此模型基础上调整参数，不需要从零开始搭建主体框架。
