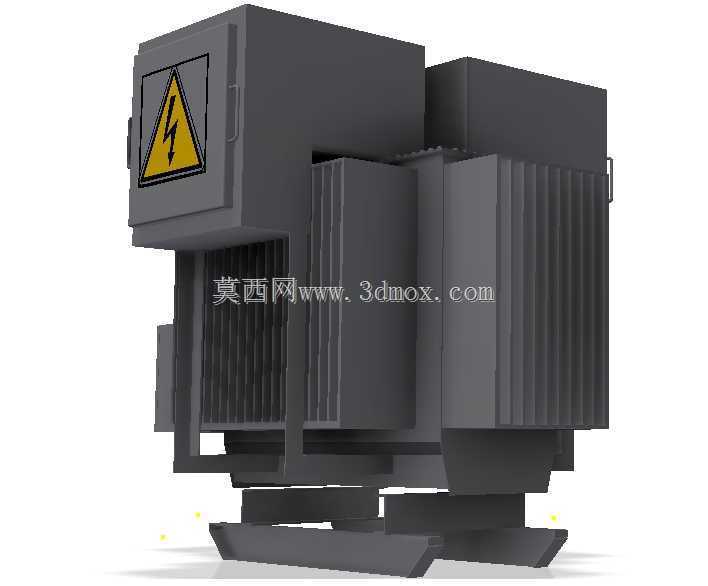

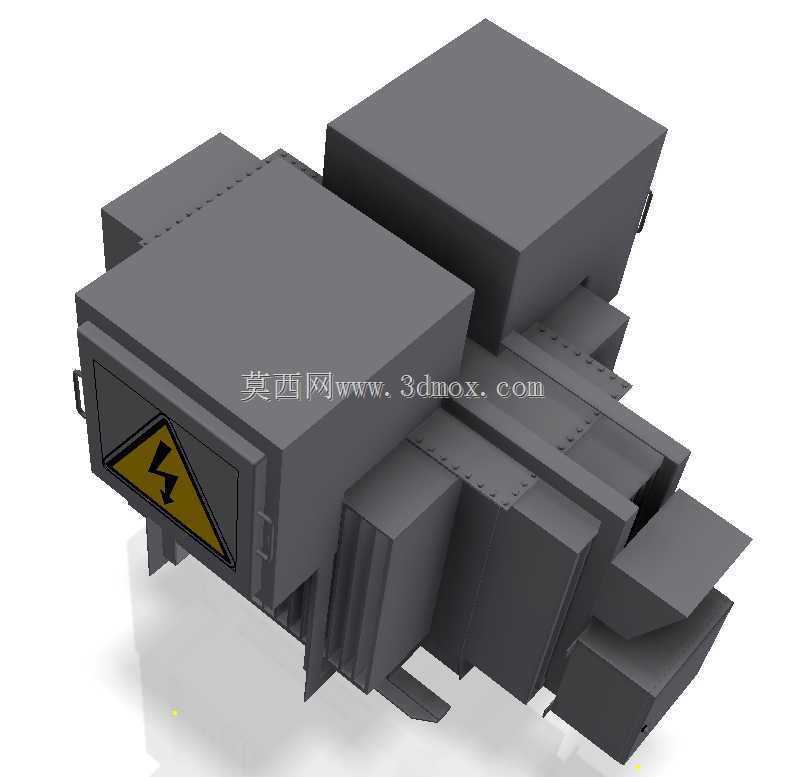

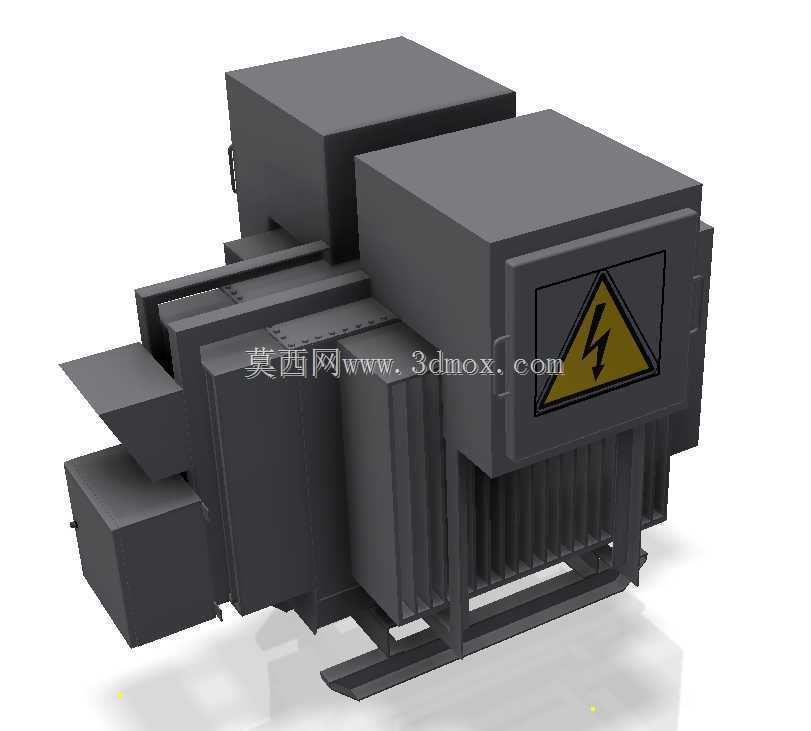

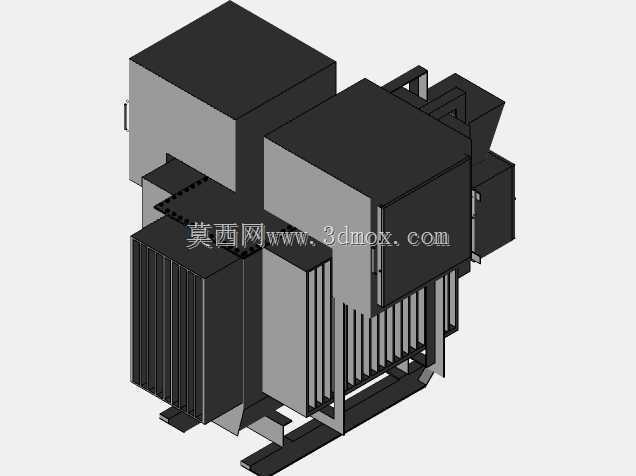

1500kVA11kV三相油浸式配电变压器结构

　　在县域沼气能源站的配套供电系统里，这类1500kVA容量的11kV三相变压器是核心电能转换节点，负责把沼气发电机组输出的中压电能转换为场站内部用电设备适配的电压等级，同时兼顾向周边村落并网送电的电压匹配需求。不同于常规民用配电变压器，沼气场站的设备运行环境存在一定的腐蚀性气体，因此在结构设计阶段，外壳的密封等级、散热片的防腐处理都做了针对性调整，避免长期运行过程中沼气残留成分对外壳金属件的侵蚀。

　　从功能特性来看，该变压器采用YNdl接线组别，高压侧为星形接线带中性点引出，能够适配11kV系统的接地保护要求，低压侧三角形接线可以有效抑制三次谐波，保障沼气站内变频搅拌设备、沼气提纯装置这类非线性负载的供电稳定性，避免谐波干扰导致的设备控制板件误动作。冷却方式采用ONAN自然油循环风冷，不需要额外配置强迫风冷风机，依靠变压器油的自然对流带走绕组和铁芯产生的热量，散热片采用多组竖向波纹结构，增大和空气的接触面积，在沼气场站这类运维人员到场频次不高的场景下，能够减少转动部件带来的运维点，降低日常巡检的工作量。

　　设计过程中，首先要确定铁芯的直径和绕组的排布空间，1500kVA容量对应的铁芯截面需要满足空载损耗的控制要求，绕组采用层式结构，高低压绕组之间设置足够的绝缘油道，既保障绝缘强度，也给油流循环留出通道。高压侧的进线套管布置在箱体侧面的独立高压仓内，高压仓外部设置明显的高压警示标识，和低压出线侧保持足够的安全距离，避免运维过程中误触带电部位。箱体底部的安装底座采用槽钢焊接结构，预留的安装孔位匹配常规混凝土台架的预埋螺栓间距，安装时不需要额外加工过渡支架，直接固定在预制的混凝土基础上即可，底座和箱体之间设置的减震垫能够缓冲沼气发电机组运行时传递过来的振动，避免长期振动导致绕组松动、接线端子疲劳断裂。

　　外形尺寸的设定充分考虑了农村沼气站的运输和安装条件，整体宽度控制在常规货运车辆的限宽范围内，不需要办理超限运输审批就能直接运抵场站现场，吊装点设置在箱体顶部的四个角位，匹配常规8吨汽车吊的吊装作业半径，在场站内部道路狭窄的情况下也能顺利完成吊装就位。油箱的油位计设置在箱体侧面便于观察的位置，运维人员站在地面就能直接查看油位高度，不需要攀爬设备，油温测量点的预留位置贴合上层油温的最高区域，能够准确反映设备的实际运行温度，给过载运行判断提供准确的数据参考。

　　针对沼气场站的特殊使用场景，箱体的密封胶条采用耐腐橡胶材质，所有外露的紧固件都做了热镀锌处理，避免场站周边湿润且含微量腐蚀性成分的空气造成紧固件锈蚀，导致密封失效。高低压接线端子的排布留足了线缆弯曲半径，大截面的低压出线电缆接入时不需要过度弯折就能完成端子压接，减少电缆施工的难度。储油柜的容积匹配全油量的热胀冷缩需求，在夏季满负荷运行、冬季低负荷停运的温差变化下，都能保证变压器油始终浸没绕组和铁芯，避免绝缘部件暴露在空气中受潮老化。

　　在结构建模过程中，所有钣金件的折弯半径、焊接坡口都按照实际加工工艺设定，散热片的排布间距既满足散热效率要求，也兼顾焊接加工的操作空间，不会出现间距过小导致焊枪无法伸入的问题。高压仓的门体设置了防雨檐结构，即使在雨季也能避免雨水顺着门缝渗入高压仓内部，门轴采用不锈钢材质，长期户外运行不会出现锈蚀卡涩的问题，方便后期检修时开启。箱体底部的放油阀设置在最低位置，后期更换变压器油时能够完全排空箱体内的残油，不需要额外倾斜设备就能完成换油作业。
