反铲装载机油压活塞执行缸

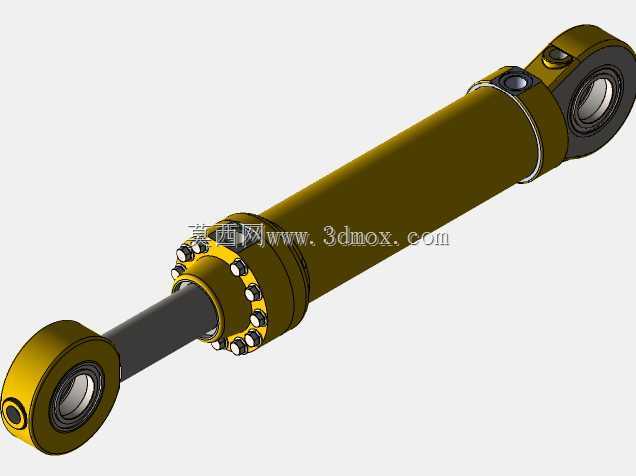

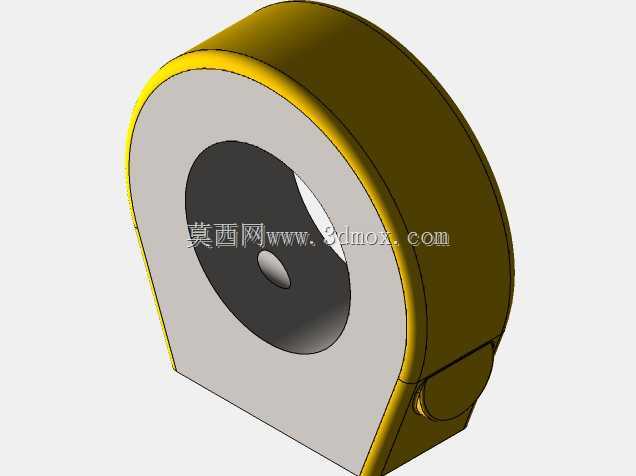

　　该执行缸面向反铲装载机工作装置的重载举升与收斗动作，主要用于在铲装、举升、卸料及收斗过程中把压力能转换为直线推拉力。缸体两端采用铰接耳环结构，可随动臂或摇臂的角度变化自由摆动，避免安装误差和机构运动造成附加弯矩；端部关节轴承区域需与销轴、润滑通道和支座空间协同校核，保证在满载冲击、偏载及泥水工况下仍能可靠传力。

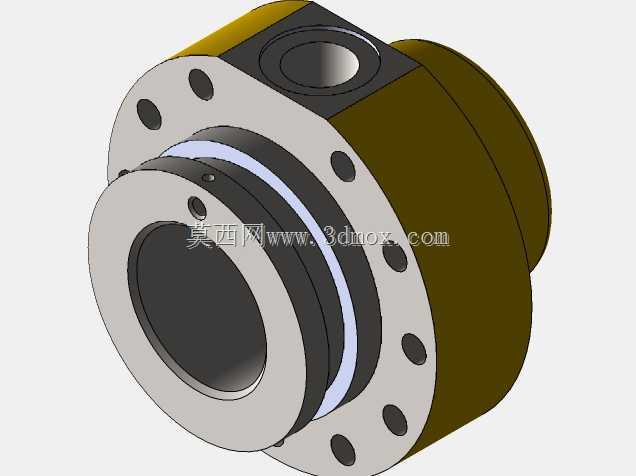

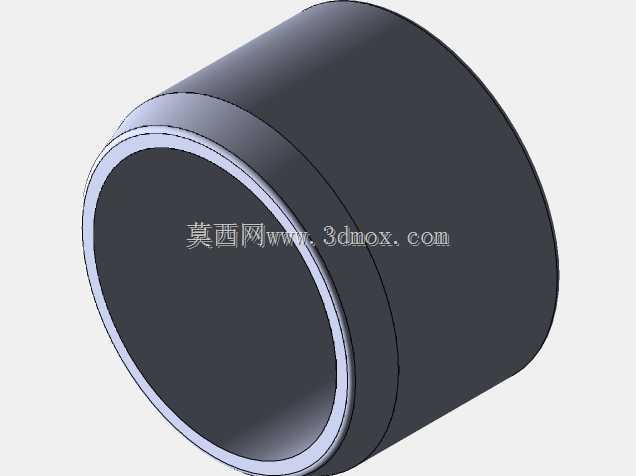

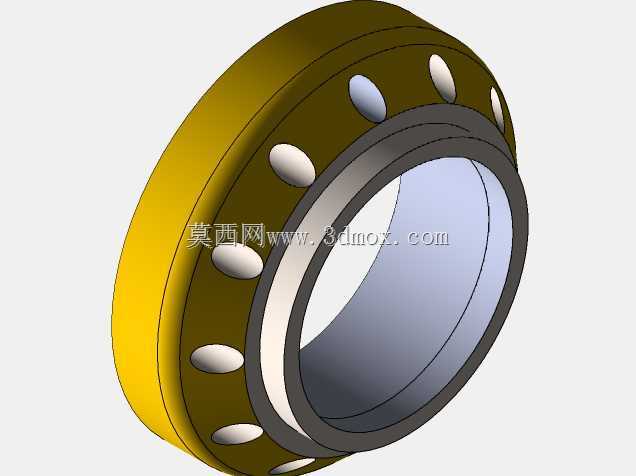

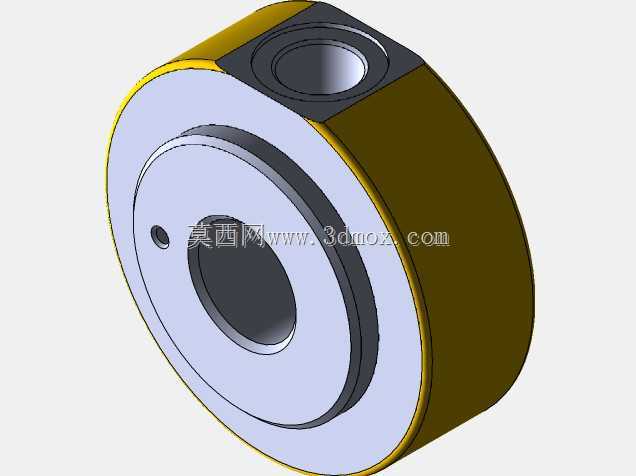

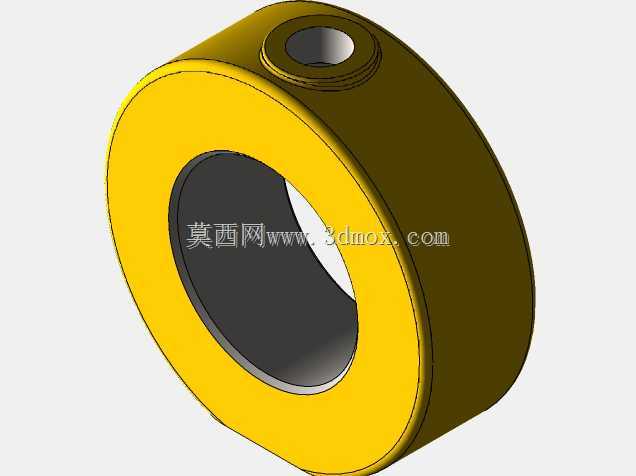

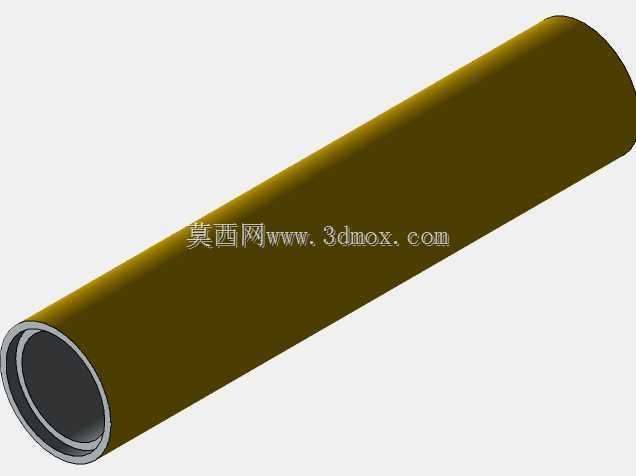

　　从结构布置看，活塞杆伸出端配置导向套、密封组和防尘圈，用于控制往复运动精度并阻挡粉尘进入；缸筒与端盖结合区布置螺栓连接，便于检修时拆解密封件。无杆腔与有杆腔的油口位置靠近端盖，管路走向应预留扳手空间和软管弯曲半径，避免整机动作时与车架、动臂或相邻油缸发生干涉。模型对耳环中心距、缸体外径、杆径及缩回长度进行了完整表达，选型时可据此判断最小安装边界、最大伸出位置以及在极限摆角下是否碰擦周边构件。

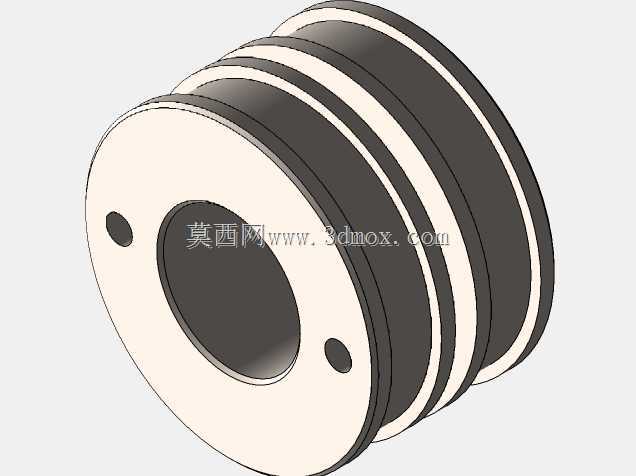

　　设计思路上，这类油缸不能只按静态推力计算。反铲装载机在插入料堆、铲斗掘起和紧急制动时会产生瞬时高压与冲击，因此缸筒壁厚、耳环焊缝或连接螺栓、杆端螺纹及关节轴承承载能力都要按疲劳与峰值载荷复核。活塞杆表面需考虑耐磨与防腐处理，导向段长度则影响侧向承载稳定性；若行程较长，还应关注全伸状态下的活塞杆挠度和压杆稳定性。密封系统要兼顾低压保压、高压抗挤出和低温往复性能，防尘圈形式直接影响野外作业寿命。

　　在三维建模阶段，重点不只是还原外观，而是把运动关系建准确：以两端耳环中心作为安装基准，将缸筒与活塞杆按同轴约束装配，并在整机机构中验证缩回、伸出及中间位置的包络体。油口、接头、螺栓头和润滑点都应保留实体，因为这些细节最容易在管路布置和维护空间评估时产生干涉。对于结构工程师，该模型可直接用于支架强度边界提取；对于液压选型人员，则可结合缸径、杆径和行程核对推力、速度及铰点受力；对于现场维护人员，端部铰接和密封区的结构表达也有助于判断拆装顺序与易损件位置。
