双耳环铰接式液压油缸结构设计

　　该模型呈现的是一种两端带铰接耳环的直线执行元件，常见于工程机械、农业装备、专用车辆以及自动化工装的液压回路中。它的核心作用是把液压能转化为往复直线运动，通过压力油推动活塞杆伸出或缩回，从而带动负载完成举升、夹紧、翻转、支撑、姿态调整等动作。与电机丝杠或气缸相比，这类元件能够在较小安装空间内提供较大推拉力，且运动平稳、过载保护容易实现，因此在重载工况中使用十分普遍。

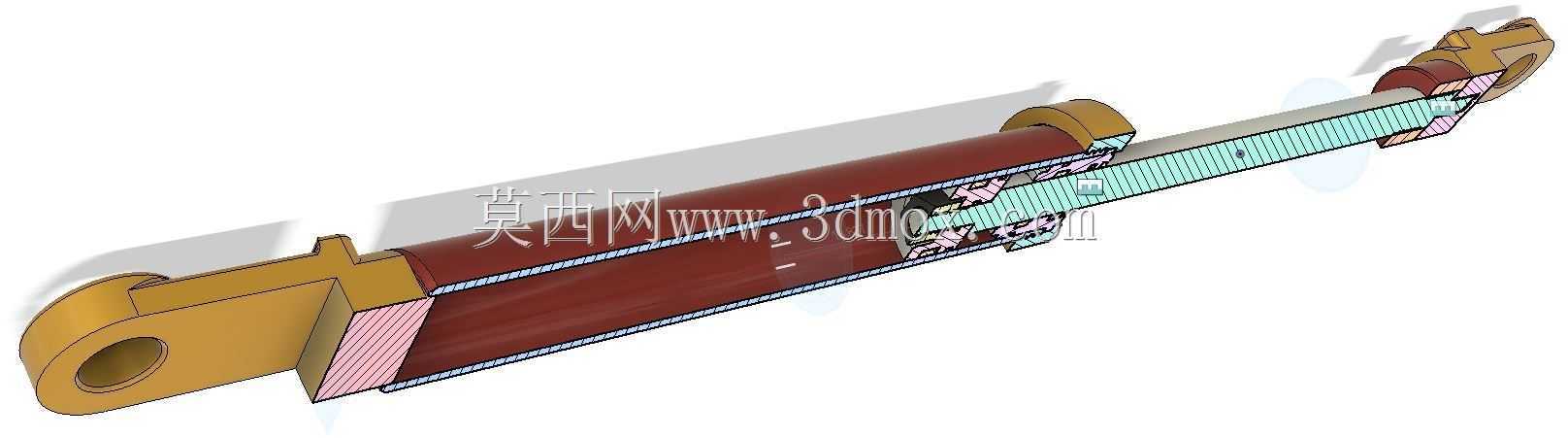

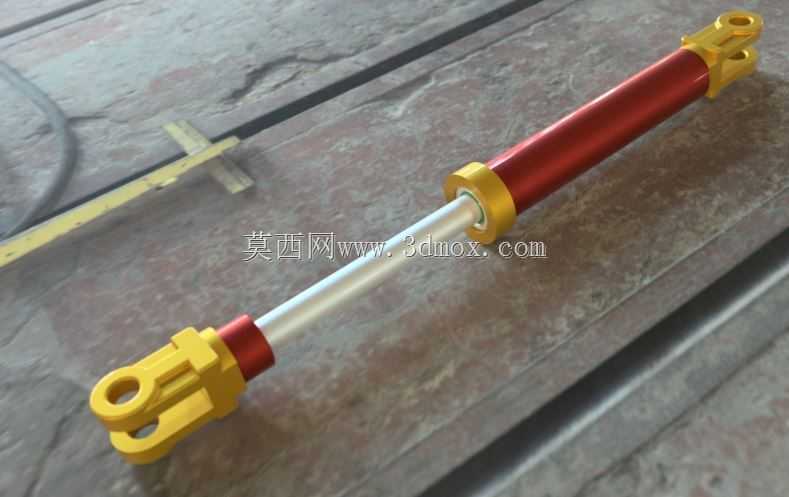

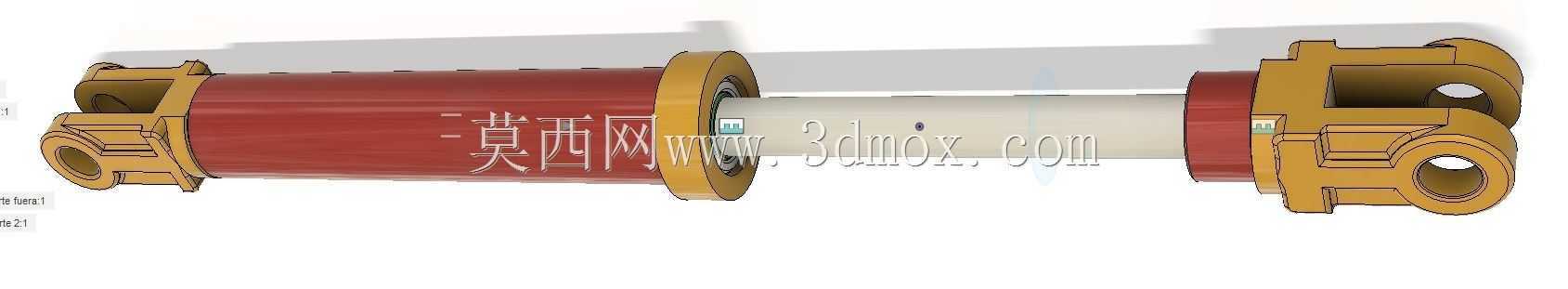

　　从结构上看，模型由缸筒、活塞杆、导向套、密封组件以及两端连接耳环组成。红色部分对应缸筒主体，内部加工有高精度内孔，用于形成密闭容腔并引导活塞运动；银色杆体为活塞杆，表面通常需要高频淬火并镀硬铬，以提高耐磨性和抗腐蚀能力；两端黄色耳环则承担与机架或执行机构的铰接任务。耳环孔中心线与油缸轴线保持垂直，可使油缸在工作过程中随机构摆角变化而自由转动，避免侧向力直接作用于杆体和密封件。

　　设计这类油缸时，首先要明确安装距、行程和负载方向。两端铰接结构决定了它主要承受轴向载荷，若机构轨迹存在较大横向偏移，应在外部设置导向装置，否则容易造成活塞杆偏磨、密封早期失效甚至杆体弯曲。缸筒长度需要在全伸状态下仍保留足够活塞导向长度，在全缩状态下又要避免活塞与端盖发生机械碰撞。耳环孔径、销轴直径以及端部宽度则要与配套铰点匹配，保证安装边界一致，同时控制接触面压在允许范围内。

　　油口位置通常布置在缸筒两端无杆腔和有杆腔侧，实际布管时需结合设备运动轨迹预留软管弯曲半径，防止油缸摆动时拉扯油管。密封系统的选择直接影响效率与维护周期，活塞处密封负责隔离两腔压力，杆密封负责阻止外泄漏，导向带则用于吸收径向间隙并减少金属接触。对于粉尘、泥水或焊接飞溅较多的场合，杆端还应增加防尘圈和防护套。

　　在三维建模阶段，需要重点检查全行程干涉、耳环转动空间以及销轴拆装路径。模型中各零件按实际装配关系表达，能够用于机构运动验证、安装位置校核和铰点受力分析。对设备选型人员而言，这类结构不仅要看推力是否满足要求，还要结合安装距离、行程余量、铰接角度和油路布置综合判断；对结构设计人员而言，它是连接液压系统与机械机构的关键接口，其尺寸边界和连接形式会直接影响整机布局。
