1.2英寸5×7LED点阵显示模块结构

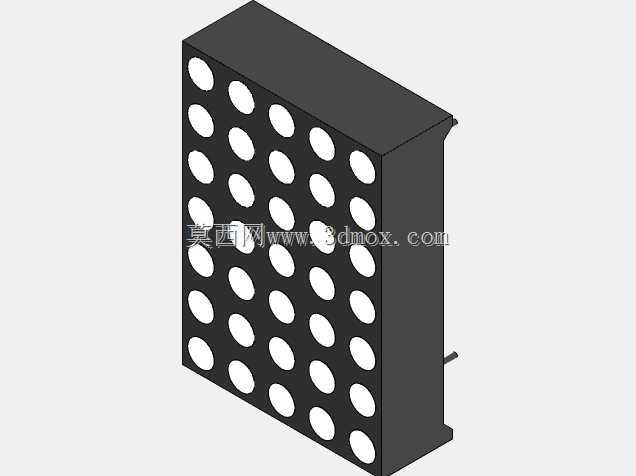

　　该模型还原的是一种常见的5×7单色LED点阵显示模块，主体为黑色矩形塑封壳体，正面按5列7行规则排布圆形发光窗口，背面和侧面预留引脚伸出位置，适用于仪器仪表面板、小型控制终端、教学实验板、状态指示阵列等空间受限但需要字符或简单图形显示的场合。在实际设备中，这类模块通常承担数字、英文字符、箭头、进度条以及简单图标显示任务，相比多位数码管，它能够在有限面积内提供更灵活的点阵组合能力；相比大尺寸液晶屏，又具有结构简单、响应快、成本低、对驱动资源要求不高的特点。

　　建模时重点处理了显示面与封装体之间的比例关系：正面发光孔采用规则阵列布置，行列间距保持一致，边缘留出封装边框，以保证视觉上接近实物装配效果。壳体侧面做了轻微拔模和端部限位结构，底部引脚位置按照直插式模块的焊接边界预留，便于在PCB布局阶段检查干涉、焊盘间距以及周边元件高度。模型没有把内部每颗LED灯珠、引线架和胶体全部展开，而是保留了外部结构设计师和选型工程师最关心的安装轮廓、显示区域、引脚方向和模块厚度，这样既能用于面板开孔校核，也能直接放入整机装配中进行外观协调。

　　从安装边界看，这类模块高度较低，适合嵌入前面板后方，通过引脚焊接在控制板上，或借助插座实现可拆卸连接。设计时需要同时关注正面显示窗口与面板开孔的对位关系、壳体背面与PCB表面的安全间隙，以及引脚伸出长度对焊接工艺的影响。若多块模块并排拼接，还应控制相邻模块外框间距，避免字符阵列出现明显断档。模型中黑色外壳与白色圆形灯窗形成明确对比，能够在三维评审中直观判断显示区大小、模块占板面积以及人机界面布局是否合理。

　　对于结构工程师而言，该模型的价值不在于还原内部电路，而在于提供可用于装配约束的外部实体：前面板开窗、PCB定位、连接器避让、外壳内部高度分配都可以围绕它展开。对于硬件选型人员，则可借助模型确认5×7阵列的物理尺寸是否满足仪表壳体空间，并评估驱动电路在板卡上的排布方式。整体建模思路偏向工程应用，强调显示面、封装体、引脚三类关键特征的准确表达，使模型能够服务于面板设计、整机干涉检查和展示验证，而不是单纯作为外观示意。
