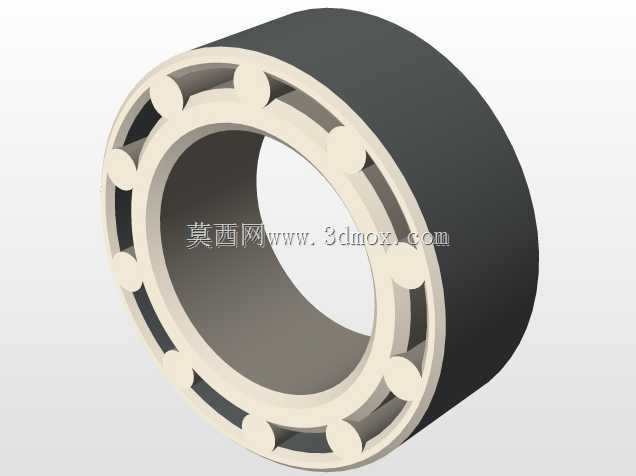

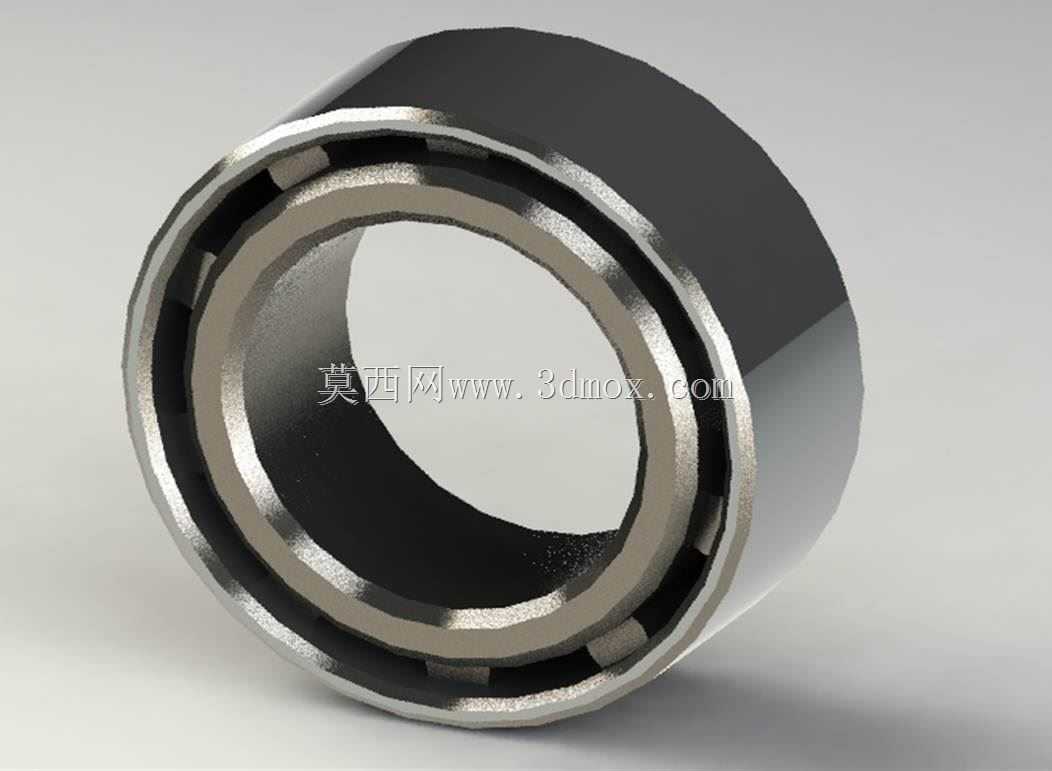

高精度滚针轴承套圈实体结构建模

　　本次建模的实体为冲压外圈型滚针轴承的外圈构件，也就是行业内常说的轴承钢套，这类零件广泛应用在安装空间受限、径向载荷承载要求高的传动场景中，比如汽车变速箱的换挡机构、小型电机的输出端支撑、纺织机械的导辊回转位、电动工具的传动腔内部，都是这类构件的核心应用场景。从实际使用需求出发，这类套圈不需要额外搭配轴承座，自身薄壁冲压成型的结构可以直接压入安装基座的预制孔内，大幅压缩传动机构的径向占用空间，这也是它在紧凑型设备中被大量选用的核心原因。设计这类构件时，首先要匹配对应滚针组的公称外径，套圈的内壁滚道面粗糙度、圆柱度公差直接决定整套轴承的运转精度与使用寿命，建模过程中特意还原了滚道面的微倒角处理，

　　避免滚针在高速往复回转时出现边缘应力集中的问题，同时套圈两端的翻边结构也做了等厚处理，实际生产中这部分结构用来约束滚针与保持架的轴向窜动，防止轴承在承受偏载时出现内部构件脱出的故障。从安装边界来看，这类套圈的外径与安装孔采用过盈配合，过盈量需要根据基座材质调整，铝合金基座的过盈量控制在0.02-0.05mm区间，钢制基座可以适当放大到0.03-0.07mm，建模时预留的外径公差带完全符合行业通用的安装配合要求，套圈的轴向宽度比对应滚针组的有效接触长度宽出0.2-0.3mm，避免安装时压装深度偏差导致滚道有效接触长度不足。从功能特性上看，这类轴承钢套采用高碳铬轴承钢材质，经过淬火处理后表层硬度可以达到HRC60-64，

　　芯部保持足够的韧性，既可以承受高载荷下的接触应力，也能承受装配时的压装冲击力，建模时还原了套圈外壁的光滑无槽结构，实际生产中外壁不做额外开槽处理，依靠过盈配合的摩擦力实现周向固定，不需要额外加装定位销或者卡簧，进一步简化安装流程。在结构细节上，套圈的内壁滚道没有设置油槽，这类结构适配脂润滑的终身密封型轴承，装配时预先填充足量的润滑脂就可以满足全生命周期的润滑需求，不需要额外设置注油通道，对于部分需要油润滑的高速场景，可以在套圈壁上预制直径0.8-1.2mm的注油孔，建模时也预留了对应的特征修改位置，方便设计人员根据实际工况调整。很多刚接触传动设计的工程师容易忽略这类套圈的壁厚均匀性要求，实际生产中壁厚差超过0.01mm就会导致滚道圆度超差，运转时出现径向跳动超差、噪音过大的问题，建模过程中严格保证了整圈壁厚的一致性，所有转角位置都做了R0.1的圆角过渡，避免热处理时出现应力集中导致的开裂问题。
