汽车驾驶室辐条式行走轮结构设计

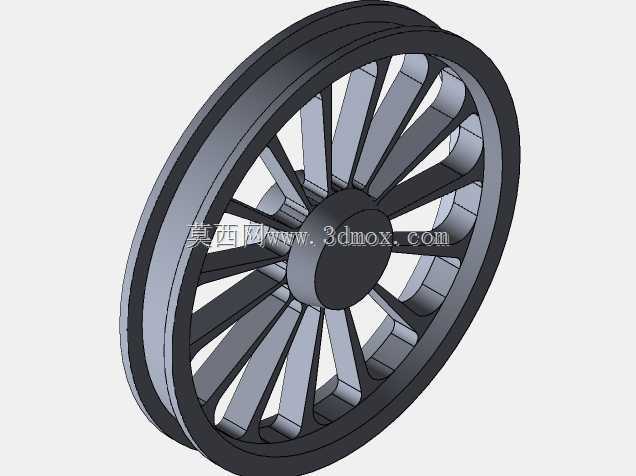

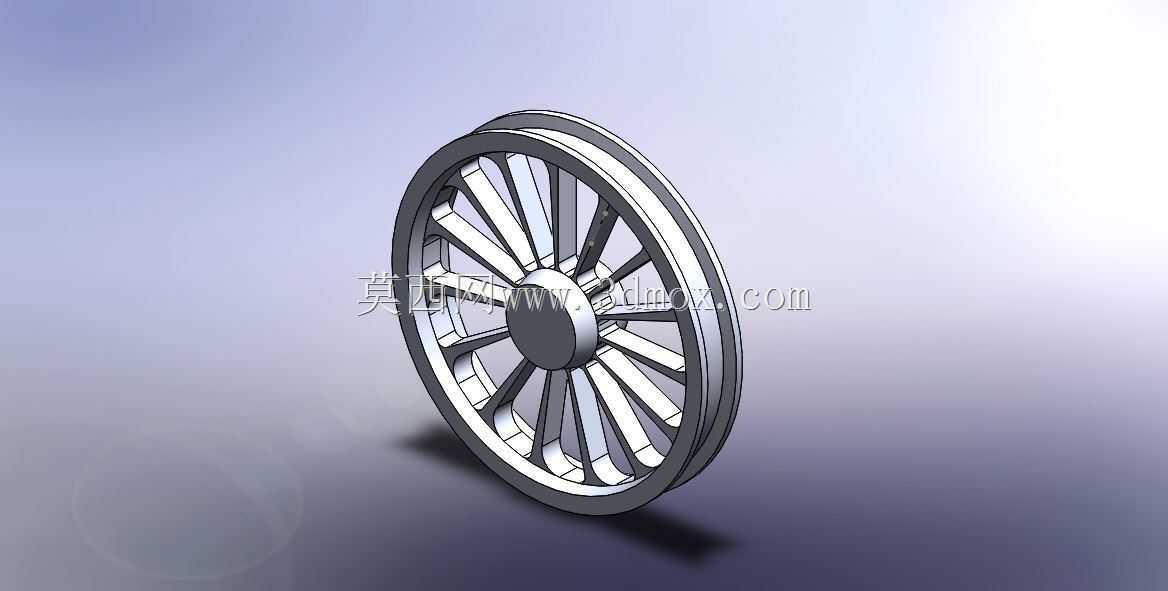

　　该轮体结构主要面向低速行走装置与车辆底盘行走端的方案验证，在实际装车场景中承担整车垂向载荷传递、行驶过程中轮辋定位以及侧向力导向作用。轮体采用中心轮毂加放射状辐条的整体布局，中心孔用于与车轴或轮毂轴承单元配合，辐条从轮毂外缘均匀延伸至轮辋内侧，既保证轮体周向刚度，也通过镂空区域降低整体转动惯量。从结构受力角度看，放射式布置能够把接地点的冲击载荷沿多根辐条分散传递至中心安装位，避免局部应力集中，在满足承载要求的前提下减少材料堆积。轮辋部分采用双层环带轮廓，外缘预留与轮胎配合的安装边界，内侧环体与辐条末端连续过渡，转角处设置圆滑连接，可降低铸造或机加工过程中的应力集中风险。设计过程中优先控制轮体的径向跳动与端面跳动基准，

　　中心孔与轮辋同轴度作为关键尺寸约束，直接影响行驶平稳性与轮胎磨损状态。辐条截面采用渐变式结构，靠近轮毂位置截面尺寸较大，向轮辋方向逐步收窄，这种处理方式符合载荷传递路径上的应力分布规律，中心区域承受弯矩更大，加粗截面可提升抗弯能力，外缘受力相对分散，减薄后有利于控制重量。轮体厚度方向需要匹配底盘轮腔空间，外侧突出量不能与转向节、制动卡钳发生干涉，内侧则要留出半轴或轮毂法兰的安装间隙。在整车布置阶段，该类轮体还需要结合轮距、偏距以及转向极限角进行边界校核，确保满载跳动和转向动作时轮体与翼子板、悬架拉杆保持安全距离。对于结构设计人员而言，建模时需要重点保证辐条与轮毂、轮辋的交接面连续，避免出现尖锐棱边导致的疲劳源；用于样机验证时，

　　可在该模型基础上叠加轮胎、制动盘、转向节等周边件，完成运动包络分析与装配干涉检查。轮体表面的环形加强边能够提升轮辋抗变形能力，在承受侧向冲击时约束轮辋口部变形，使轮胎与轮辋的配合更加稳定。整体结构没有多余装饰特征，所有轮廓均服务于承载、减重与装配需求，适合用于车辆行走系统教学演示、底盘方案评审以及零部件结构优化参考。
