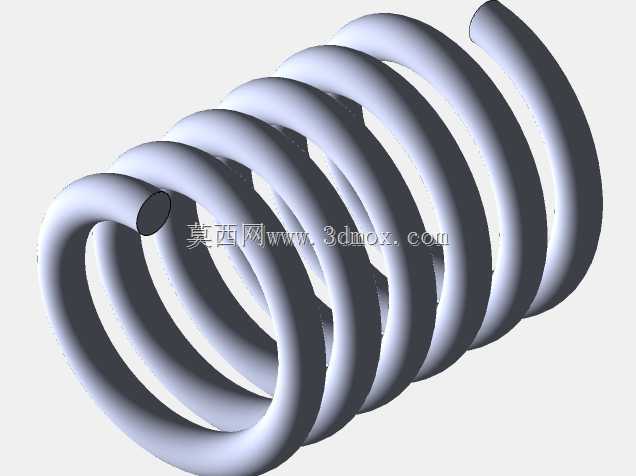

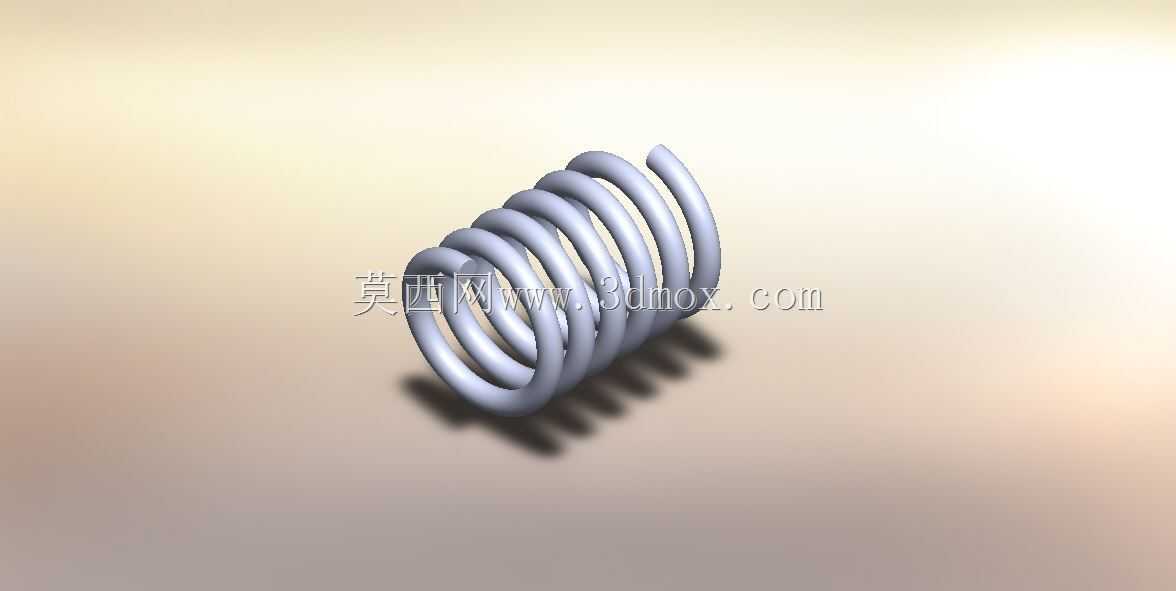

圆柱螺旋压缩弹簧钢构件

　　圆柱螺旋压缩弹簧是机械结构中最常见的蓄能与缓冲元件，这一钢质弹簧模型以等节距圆柱螺旋形态呈现，两端支承圈与有效圈过渡清晰，适合在阀门、夹具、冲压模具、自动化执行机构、车辆悬架及小型电器开关中承担复位、压紧、缓冲和力值传递任务。实际选型时，工程师不会只看外观，而是先把安装空间、工作行程、预压力和最大载荷作为边界条件反推丝径、中径、有效圈数与自由高度。该模型的螺旋升角均匀，圈间留有稳定间隙，意味着在轴向受压时各圈能够同步变形，避免局部并圈过早造成刚度突变；端部磨平或并紧的结构可降低支承面倾斜风险，使载荷尽量沿弹簧轴线传递，减少侧向弯曲和偏心磨损。从建模角度看，螺旋主体通常由圆形截面沿螺旋路径扫掠而成，中径决定弹簧的径向占用，

　　丝径影响强度与疲劳寿命，节距则同时关联刚度、压缩行程和并紧高度。设计过程中需要反复校核安装孔或导杆尺寸：若外设导向，导向件与弹簧内径或外径之间应保留合理间隙，既防止工作时晃动，又避免摩擦导致卡滞；若为内置安装，则要确认弹簧在最大压缩量下仍不与周边壁面、螺钉或运动件干涉。弹簧钢材料具备较高的屈服强度和弹性极限，热处理后可在反复载荷下保持稳定的力值曲线，但在具体项目中仍需结合载荷性质考虑喷丸、端面磨削和防腐处理。对于高频往复工况，有效圈数不宜过少，否则应力集中和共振倾向会明显上升；对于空间受限的紧凑机构，则可通过调整中径与丝径平衡刚度，而不是单纯增加圈数。该三维结构完整表达了螺旋线、圆截面和端部支承关系，可直接用于装配干涉检查、运动仿真和工程图生成，帮助设计者在投产前验证压缩状态、并紧位置以及与相邻零件的安全距离，从而减少样机阶段反复修模的成本。
