多刃切削立铣刀三维结构设计

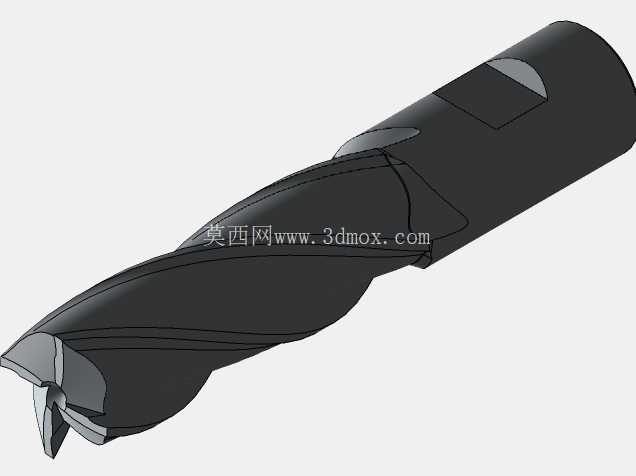

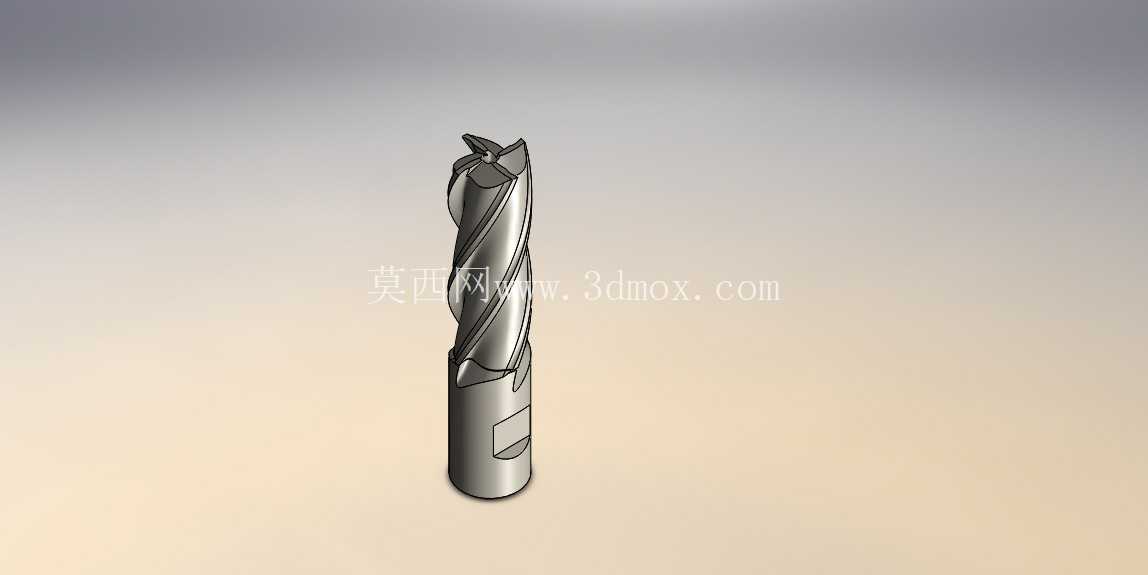

　　在金属切削加工的场景中，立铣刀是数控铣床、加工中心等设备上使用频率极高的切削刀具，可完成平面铣削、沟槽铣削、台阶面铣削、曲面仿形铣削等多种加工工序，覆盖模具制造、通用机械零件加工、航空航天结构件加工等多个领域的粗加工到半精加工、精加工环节。这款立铣刀的结构设计围绕切削稳定性、排屑顺畅度、装夹可靠性三个核心需求展开，整体采用整体硬质合金类刀具的经典细长杆状结构，切削部分设置多道螺旋排屑槽，螺旋角经过优化设计，在切削过程中可实现切屑的顺畅卷曲与排出，避免切屑堵塞在切削区域造成工件表面划伤或者刀具崩损。

　　切削刃部分采用多刃设计，相比少刃刀具，同等进给参数下每齿切削负载更小，可有效提升加工进给速度，同时保证加工表面的光洁度，刃口经过钝化处理设计，可减少切削过程中的崩刃风险，提升刀具连续加工的寿命。刀杆部分为等直径圆柱结构，与夹持部分的过渡位置做了应力释放槽设计，避免高速旋转时应力集中造成刀杆断裂，装夹夹持段设置有扁位结构，可适配弹簧夹头、侧固式刀柄等多种常见的机床装夹结构，装夹后可保证足够的夹持力，避免大切深加工时刀具出现打滑、窜动的问题。

　　从安装边界来看，这款立铣刀的刀杆直径公差按照h6级精度设计，可适配对应规格的标准弹簧夹头，装夹时需保证夹持段的夹持长度不小于刀杆直径的1.5倍，避免悬伸过长造成加工振颤；刀具的总长度设计兼顾了常规型腔加工的深度需求，同时避免过长带来的刚性不足问题，在加工深度不超过切削刃有效长度的工况下，可保证足够的切削刚性。设计过程中，排屑槽的槽型经过反复优化，槽底采用大圆弧过渡，避免应力集中，同时保证切屑有足够的容纳空间，在加工钢件、铸铁等常见金属材料时，切屑可沿着螺旋槽顺利排出，不会缠绕在刀杆上。切削刃的前角、后角设计匹配通用加工场景，兼顾锋利度与刃口强度，既可以保证切削时的锋利性减少切削阻力，又能保证刃口有足够的强度承受断续切削的冲击。

　　在实际应用场景中，这款立铣刀可直接装夹在数控加工中心的主轴上，配合对应的切削参数，完成模具钢材质的模具型腔铣削、铝合金结构件的轮廓加工、普通碳钢零件的台阶面加工等工序，相比普通键槽铣刀，它的侧铣加工能力更强，可实现较大侧吃刀量的侧铣加工，同时端刃部分设计有过中心的切削结构，也可完成轴向的钻削式下刀，满足型腔加工时的垂直下刀需求，不需要提前预钻下刀孔，可有效减少加工工序，提升加工效率。刀体的整体刚性设计经过校核，在常规切削参数下，刀体的变形量控制在微米级，可保证加工尺寸的稳定性，减少让刀造成的尺寸超差问题。
