发动机传动系统用连杆结构设计

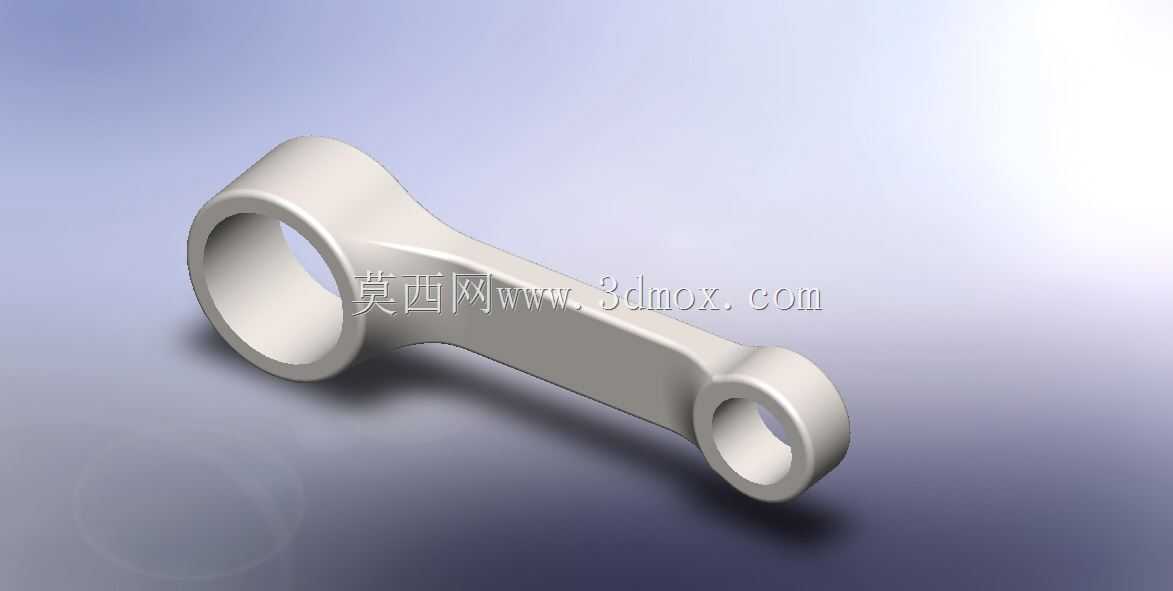

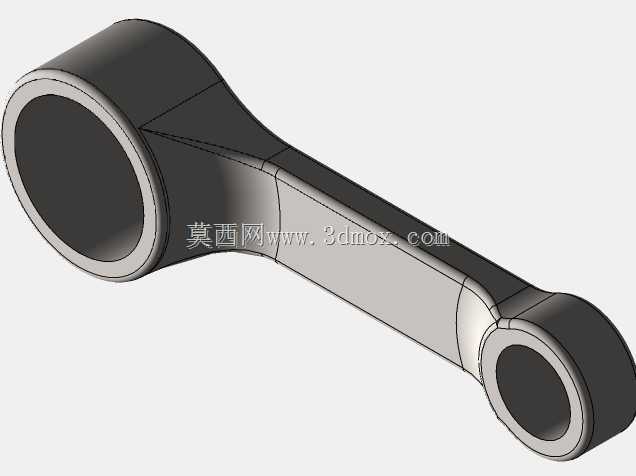

　　在往复式动力机械的传动链路中，连杆是连接活塞与曲柄的核心受力构件，其结构合理性直接决定整套动力单元的运行寿命与动力传递效率。这款连杆采用大小端异径孔的经典布局，大端孔用于对接曲柄销，承接曲轴输出端的回转运动，小端孔通过活塞销与活塞组件相连，将活塞承受的燃气爆发压力传递至曲轴，把活塞的往复直线运动转换为曲轴的旋转扭矩输出。从结构设计逻辑来看，杆身采用变截面过渡形态，从大端向小端逐步收窄，截面轮廓匹配工作状态下的应力分布曲线，在保证整体抗弯、抗扭刚度的前提下尽可能降低结构自重，减少高速往复运动过程中产生的惯性载荷，适配高转速工况下的动平衡要求。大小端的孔位同轴度、圆柱度公差控制是设计核心，

　　直接影响装配后轴瓦的贴合度与运转过程中的磨损速率，孔口位置设计有倒角结构，既方便装配阶段的销轴导入，也能避免锐边应力集中导致的疲劳裂纹萌生。杆身与大小端的衔接位置采用大圆弧过渡，消除直角结构带来的应力集中点，能够承受交变载荷下的长期冲击，避免断裂失效。从安装边界来看，大端的外径尺寸需要匹配曲轴箱内部的避让空间，保证曲轴回转过程中不会与缸体、曲轴箱内壁发生运动干涉，小端的外径尺寸需要适配活塞内腔的避让空间，满足活塞上下止点运动时的间隙要求，杆身的整体长度决定了活塞的行程参数，直接关联动力单元的排量与压缩比设计。在实际应用场景中，这类连杆不仅用于内燃机动力系统，也可适配往复式压缩机、冲压设备等需要实现往复运动与旋转运动转换的机械结构，

　　不同工况下可通过调整杆身截面厚度、大小端孔径参数来匹配对应的载荷等级，建模过程中对过渡曲面的曲率连续性做了优化，既满足结构力学性能要求，也适配后续的机加工工艺路径，减少数控加工阶段的刀路转折，提升加工效率与表面成型质量。大小端的端面设计有足够的承压面积，保证装配后与轴瓦、衬套的贴合压强处于材料许用范围内，避免长期运转过程中出现端面偏磨、衬套移位等故障。
