工业传动用双法兰式卷轴结构设计

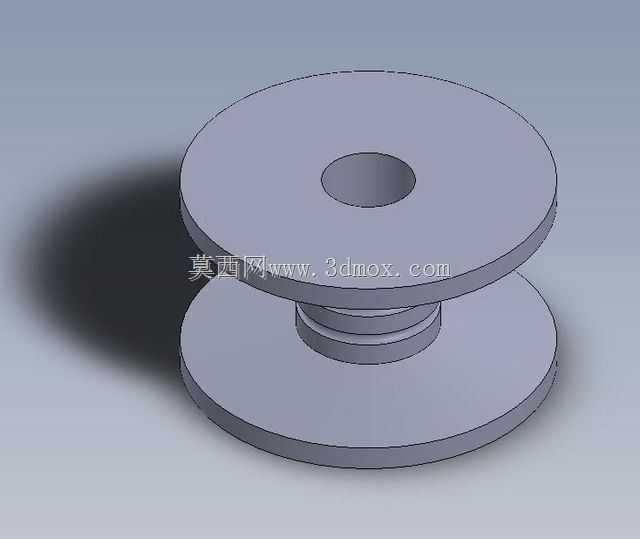

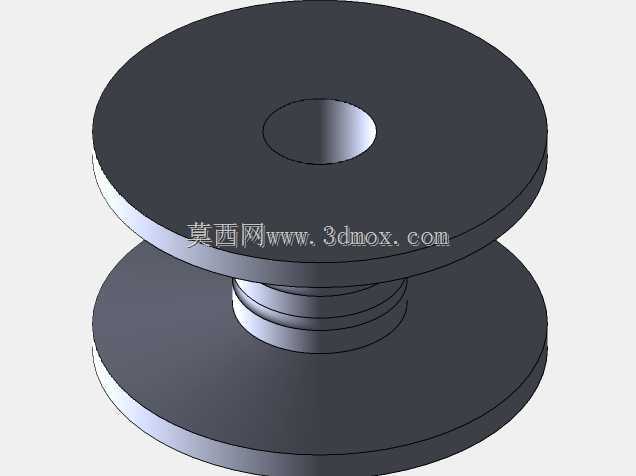

　　这类双法兰卷轴在工业卷绕类工况中应用十分广泛，常见于线材收放、薄膜牵引、传感设备排线、小型物料卷存等场景，是卷绕传动系统里直接承载卷料、传递回转扭矩的核心执行构件。从结构设计逻辑来看，上下两个对称布置的圆形法兰盘是核心限位结构，法兰外径大于中间卷绕筒体的直径，能够在卷料缠绕过程中从两侧形成刚性阻挡，避免线材、带材在高速回转收放时出现轴向窜动、散卷、偏位的问题，尤其适配细径线缆、薄型传感带这类对卷绕整齐度要求较高的物料，能大幅降低卷料卡滞、拉扯断裂的故障概率。中间的卷绕筒体采用阶梯式变径设计，靠近两端法兰的位置做了直径收窄的过渡段，既能够减少卷料首尾两端与法兰内侧的摩擦接触面积，降低卷料边缘磨损风险，也能在安装时为端部的定位挡圈、

　　锁紧卡簧预留装配空间，避免锁紧构件突出卷绕基面影响卷料平整度。中心的通孔是核心安装定位基准，孔径尺寸按照配套传动轴的配合公差设计，可根据实际工况选择间隙配合或者过渡配合，通孔内壁可根据传动需求加工键槽，通过平键传递扭矩，也可在通孔端部加工顶丝孔，通过紧定螺钉实现与传动轴的周向固定，适配不同转速、不同载荷的传动需求。从安装边界来看，设计时需要重点核对三个核心尺寸：一是法兰盘的最大外径，该尺寸直接决定单卷可容纳物料的最大卷绕直径，选型时需要预留10%左右的余量，避免满卷状态下物料与周边机架、护罩发生刮碰；二是两个法兰内侧的净间距，该尺寸对应可卷绕物料的最大宽度，需要比物料实际宽度大2-5mm，既给物料卷绕过程中的轻微偏摆预留容错空间，

　　也不会因为间隙过大导致物料轴向窜动量超标；三是中心通孔的轴向长度，该尺寸需要与传动轴的安装段长度匹配，保证卷轴安装后两端面不会与轴承座、传动轮等相邻构件发生运动干涉。在实际应用中，这类卷轴的材质通常根据载荷场景选择，轻载低转速场景可选用工程塑料注塑成型，具备自重轻、运行噪音小、不易刮伤物料表层的优势；中载连续运行场景则选用铝合金或者45号钢加工成型，铝合金材质自重较轻、转动惯量小，适合频繁启停的高速卷绕工况，45号钢材质刚性更强，可承载更大的卷料重量，适配重载卷绕场景。设计时还需要做动平衡校核，尤其是转速超过300r/min的应用场景，要保证法兰与筒体的同轴度公差控制在0.05mm以内，避免高速回转时出现偏心振动，

　　影响整个传动系统的运行稳定性，也能延长配套轴承的使用寿命。卷轴的表面粗糙度也需要根据卷绕物料的特性调整，卷绕易刮伤的薄膜、漆包线时，卷绕筒体表面需要做抛光处理，粗糙度控制在Ra1.6以下，避免刮伤物料表层；卷绕摩擦力要求较高的粗线缆、编织带时，筒体表面可做滚花处理，增大与卷料内芯的摩擦力，避免卷料与卷轴之间出现相对打滑，保证收卷张力稳定。
