直角三角壁挂式支撑固定支架结构

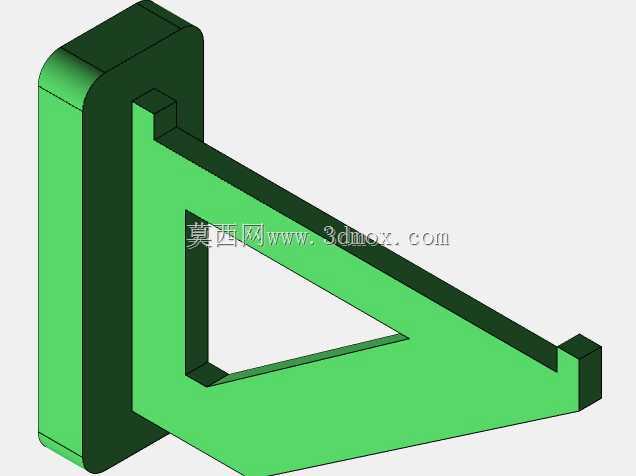

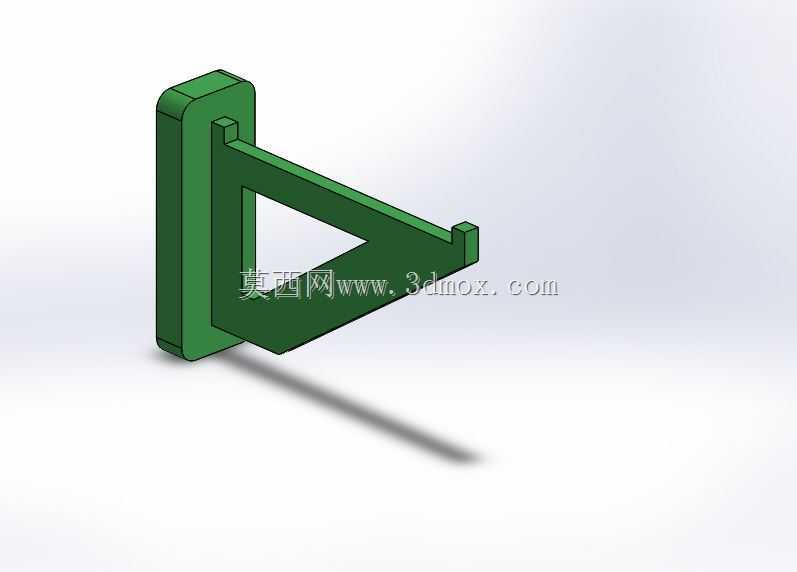

　　这款直角三角结构的壁挂支撑件，在轻型设备壁挂安装场景中应用十分广泛，常见于车间工位旁的小型工具挂装、传感检测元件的侧装固定、轻型管线的侧向承托等工况，能在垂直安装面与水平承载面之间形成稳定的力传导路径，避免悬臂结构长期受载出现形变下垂。从结构设计逻辑来看，整体采用直角三角形的力学稳定构型，竖直段为贴墙安装基准面，预留的安装位可适配常规膨胀螺栓或机丝螺丝，安装时需保证竖直面与墙面完全贴合，避免局部应力集中导致固定失效；水平段为承载工作面，可直接承托待固定的轻型构件，斜向连接筋将竖直段与水平段的远端连为一体，把水平段承受的竖向载荷直接分解传导至竖直安装面，相比无斜撑的直悬臂结构，同等截面厚度下承载能力可提升60%以上，

　　同时能大幅降低连接位置的疲劳应力。设计时特意将整体截面做了等厚处理，既适合采用板材折弯焊接成型，也可通过注塑、3D打印等工艺快速加工制作，边角位置全部做了圆角过渡，避免安装过程中尖锐边角划伤操作人员，也能减少应力集中导致的结构开裂风险。安装边界方面，竖直安装段的高度决定了支架的贴墙固定范围，水平段的伸出长度对应可承载的构件进深，实际选型时需要根据待承载物件的重量、重心位置匹配对应尺寸的支架，若承载物件重心超出水平段端部，需额外增加斜拉结构辅助固定；安装时需保证竖直固定面的墙体或设备机架具备足够的结构强度，避免固定基面形变导致支架脱落。日常使用中，这类三角支架无需额外维护，只要安装时固定螺丝拧紧到位，长期受载下结构形变量极小，适合在无强腐蚀、无剧烈冲击的常规工业或民用场景下使用，针对不同的安装载荷需求，可通过调整板材厚度、斜筋宽度来适配不同的承重等级，无需改动整体的三角构型逻辑。
