树莓派3显示屏支撑透明亚克力外壳

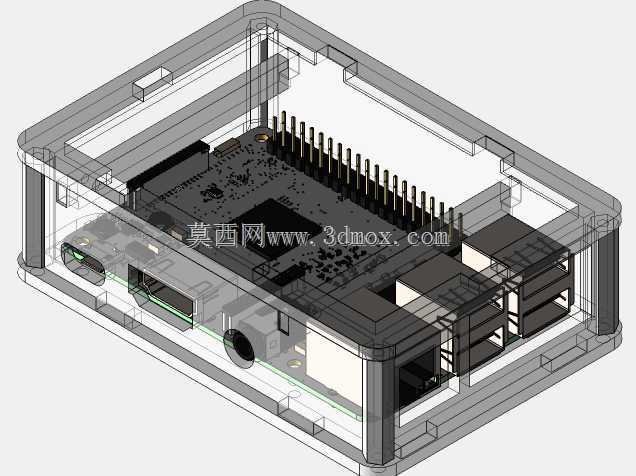

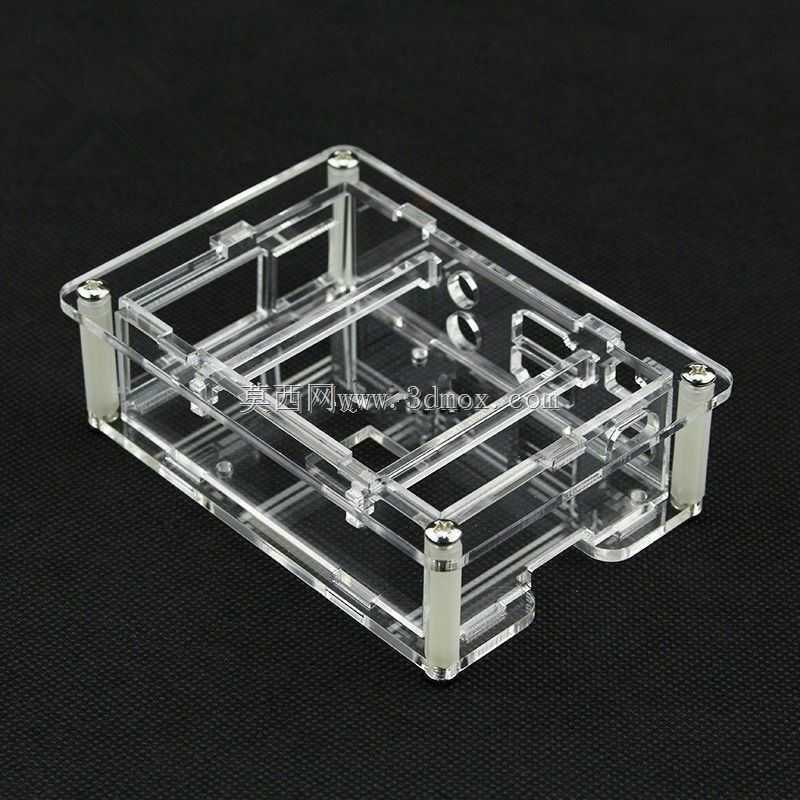

　　这套透明壳体围绕树莓派3单板计算机的安装边界展开，核心目标是在固定主控板的同时，为外接显示模块提供稳定的支撑结构，避免开发板与显示屏在调试、展示或长期运行中出现相对位移。从结构布局看，壳体采用分层框架形式，下层预留树莓派3的PCB安装位，四角通过铜柱与透明板连接，既保证主板与底面留有散热间隙，也能让USB、HDMI、网口、电源接口从侧边对应开口露出，不影响外设插拔。上层框架根据显示屏的支撑需求设置限位边，可将显示模块固定在指定倾角或水平位置，减少排线弯折受力，适合教学演示、嵌入式原型验证、桌面工控节点等场景。

　　设计思路上，透明材质的选择不只是为了外观展示，更便于观察主板指示灯、接线状态和内部积灰情况，在实验环境中可快速排查接线松动问题。板件边缘做了避让处理，安装孔位与树莓派3的标准孔距对应，铜柱长度决定上下层间距，该间距需要同时容纳主板最高元件、排针高度以及显示屏背部的凸起部分，防止装配后出现压件或顶壳。侧边开口并非简单通槽，而是按照接口轮廓分段留出，既保证接插件顺利伸出，又能维持框架整体刚性，避免大面积开孔导致亚克力板受力断裂。

　　实际使用中，这类壳体常出现在电子实验室、创客空间和小型嵌入式设备样机中。它不像封闭式工控盒那样强调防尘防水，而是优先满足快速拆装、接口全开放和展示需求。底部支撑脚将整体抬离桌面，形成空气流通通道，对树莓派3这类被动散热的单板有一定辅助降温作用；四角支撑点也让壳体在桌面放置时更平稳，减少接线时的晃动。上层支撑结构可根据显示屏厚度调整限位，适配常见的小尺寸TFT屏或HDMI显示面板，使屏幕与主板保持固定相对位置，避免反复移动造成排线松脱。

　　从安装边界看，设计时需要控制多层板的累计公差。亚克力切割孔位若偏差过大，铜柱会出现歪斜，装配后上下层无法平行，进而影响显示屏支撑面的平面度。框架内侧还预留了走线空间，电源线和排线可沿夹层布置，不必完全暴露在壳体外部。整体结构没有复杂卡扣，依靠螺丝和铜柱完成锁紧，维护时只需拆开对应层板即可更换存储卡或调整接线。对于结构设计人员而言，这类模型的重点不在曲面造型，而在孔位对齐、接口避让、层间距校核和装配顺序合理性，每一处开口都要对应真实接插件的插拔空间，支撑柱位置则要避开主板背面焊点和元件高度区。
