光纤划痕开槽得分专用工装设备

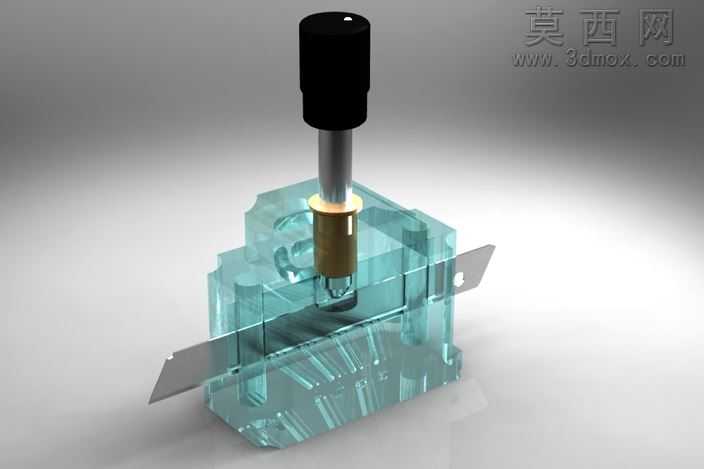

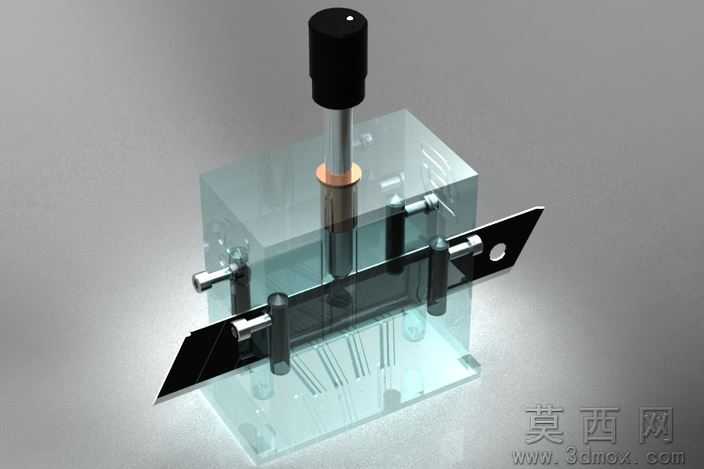

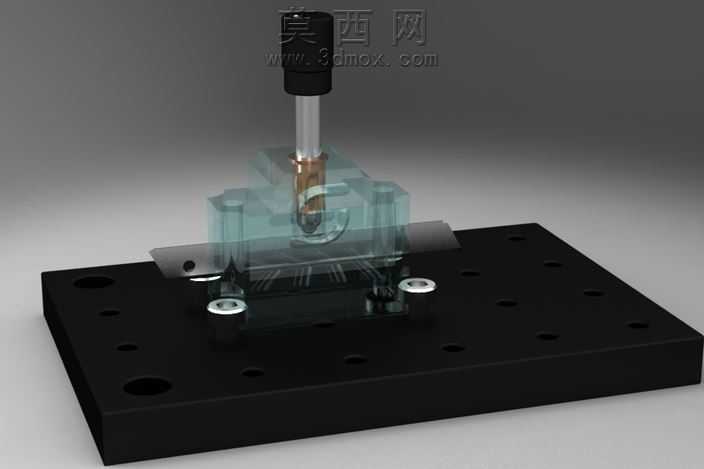

本模型为针对塑料光纤加工场景设计的专用得分工装，整体采用三维建模软件完成全参数化结构搭建，建模过程中对各配合部件进行了严格的公差匹配设计，确保装配后各运动部件无卡滞、定位精度满足加工需求。模型主体基座采用透明类亚克力材质进行渲染表现，渲染阶段调整了材质的透光率、折射率与表面粗糙度参数，既还原了polyjet VeroClear打印材料的通透质感，也清晰展现了设备内部的导向槽、定位孔等隐藏结构，方便查看内部装配关系。设备顶部设置黑色防滑操作旋钮，旋钮与金属导向压杆做同轴度约束，压杆下部配套铜质导向衬套，衬套与基座的安装孔采用过盈配合设计，保证压杆上下运动时的垂直精度，避免压杆偏斜导致加工位置偏移。基座两侧预留标准刀片安装槽，可适配常规办公刀片，刀片通过M3螺钉完成锁紧固定，建模时还原了螺钉的螺纹细节与安装沉孔结构，确保刀片装夹后无松动，可稳定完成划痕、开槽加工动作。设计阶段针对不同直径的塑料光纤加工需求，在基座内部加工了250μm规格的基准定位孔，同时预留了多规格光纤的适配安装位，可支持3种及以上尺寸的塑料光纤装夹，同时设计了4个可调角度的定位工位，满足不同角度的加工需求。设备底部设置方形压力安装座，可搭配1.25压力克力方形酒吧用压杆提供下压力，配套18毫米规格刀片完成光纤的精准裁切与得分加工，整体结构紧凑，所有非标准零件均完成了单独建模与装配约束验证，可直接用于3D打印制作实物，也可作为同类光纤加工工装的设计参考，建模过程中对易磨损的衬套、刀片接触位置做了结构强化设计，提升设备的使用寿命与加工稳定性。
