高精度ST型光纤连接组件结构设计

　　在有线光通讯传输链路的搭建场景里，光纤接续点的连接可靠性直接决定整条链路的光信号损耗水平，ST型光纤连接器作为早期商用化程度极高的卡接式光连接部件，至今仍在工业控制光网络、老旧机房线路改造、厂区内部光传输组网、安防监控光纤布线等场景中大量使用，这类连接器依靠卡口旋转锁紧结构实现插芯的精准对位，相比插拔式连接结构，在存在小幅振动的工业现场环境下，连接稳定性更具优势，不会因为设备运行带来的持续微振出现接头松脱、对位偏移的问题。做这套结构设计的时候，首先要考虑的核心是陶瓷插芯的同轴度控制，插芯作为光纤对接的核心载体，其内孔直径需要和常规单模、多模光纤的包层尺寸匹配，保证光纤穿入后端面研磨时不会出现偏心，

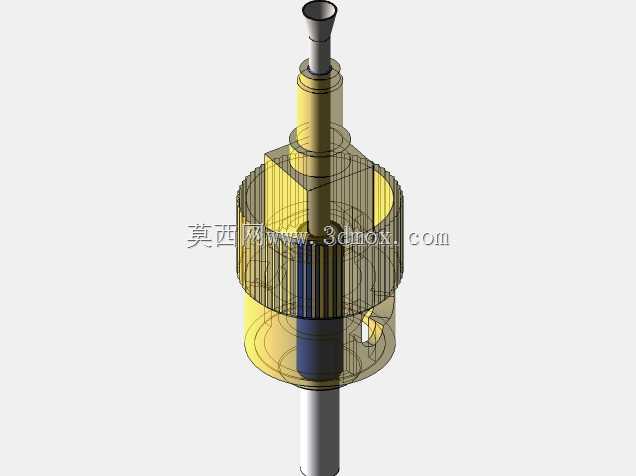

　　两个对接插芯的端面在锁紧状态下需要完全贴合，才能把光信号的端面反射损耗控制在标准允许范围内。整个连接器的结构拆分下来，主要包含陶瓷插芯、插芯固定尾座、锁紧卡套、弹簧压紧组件、连接外壳、尾端光缆固定压环几个部分，设计时给弹簧预留的压缩行程需要控制在合理区间，既不能因为弹簧预紧力过大导致插芯端面被压伤，也不能因为预紧力不足导致对接端面存在间隙，引入额外的光损耗。外壳上的卡口导向槽是结构设计的重点，槽道的角度、定位卡点的位置需要和适配的法兰盘卡口完全匹配，旋转锁紧的角度控制在常见的卡口锁紧行程范围内，操作时插入后旋转对应角度就能听到卡点到位的反馈，不需要额外施加过大的锁紧力，现场施工人员徒手就能完成接续操作，不需要专用的锁紧工具。

　　尾端的光缆固定结构需要兼顾抗拉和抗弯折性能，压环压紧光缆的芳纶加强层之后，要能承受标准要求的轴向拉力，不会因为布线时的拉扯导致光纤从插芯内脱出，尾端的橡胶护套需要做渐变的硬度设计，靠近金属壳体的部分硬度稍高，提供足够的支撑，最外端接触光缆的部分硬度稍低，允许光缆在一定角度内弯折，不会因为长期弯折出现光纤断裂的问题。安装边界方面，这套连接器适配标准的ST型法兰安装座，插入法兰后突出法兰端面的尺寸控制在常规布线的冗余范围内，不会在光纤配线架上出现相邻接头干涉的情况，连接器最大外径符合行业通用尺寸，在高密度配线架上安装时，相邻端口的接头之间预留有足够的操作空间，不需要借助特殊工具就能完成插拔操作。设计过程中还考虑了不同使用场景的适配性，

　　金属外壳的壁厚做了合理优化，既保证足够的结构强度，在现场施工时不小心掉落也不会出现壳体变形导致内部插芯偏移的问题，同时也控制了整体重量，不会因为接头自身重量给法兰座带来额外的负载。插芯尾座和外壳之间的配合间隙做了严格控制，既保证插芯组件在外壳内可以沿轴向小范围浮动，自动适配对接时的角度偏差，也不会因为间隙过大导致插芯出现径向晃动，影响对接精度。弹簧的选型上，选用了常规的圆柱螺旋压缩弹簧，弹簧的刚度经过反复校核，在整个工作压缩行程内，提供的压紧力始终保持在合适的区间，保证多次插拔之后弹簧的弹力不会出现明显衰减，满足长期使用的可靠性要求。尾端的光缆压接部分，设计了防滑的滚花纹路，压环压接之后和壳体之间的连接强度足够，即使承受超过标准要求的拉力，压环也不会和壳体脱开。另外，在外壳的表面处理上，采用了常见的镀镍工艺，既具备一定的防腐蚀能力，在相对潮湿的工业环境中使用也不会轻易生锈，同时表面硬度足够，多次插拔之后不会出现明显的磨损，保证卡口结构的尺寸精度长期稳定。
