三层结构实验室灌注浴实验装置

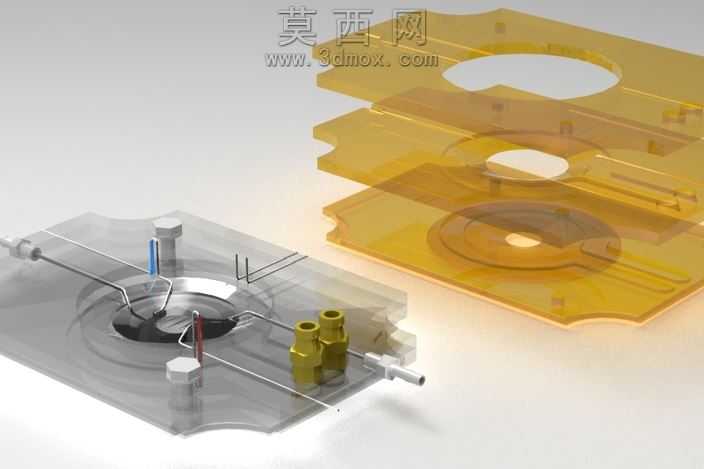

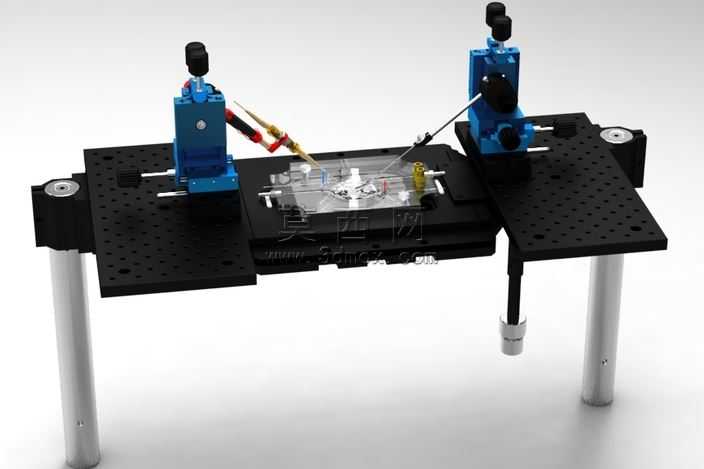

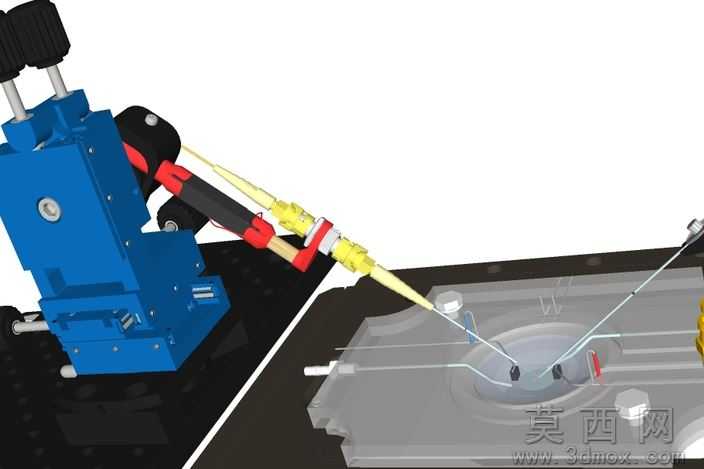

本作品为适配显微观测场景的三层结构灌注浴实验装置三维模型，建模阶段依托参数化设计逻辑完成全结构搭建，首先针对8毫米有机玻璃基底的安装适配需求，确定整体110/160毫米的外形尺寸基准，逐层拆分结构功能：底层基座集成流道排布、电极安装位与接口固定结构，中层为密封隔层完成流道分区与光路避让，顶层为盖板结构预留观测窗口与紧固件安装位。建模过程中对微尺度流道做了等比例还原，精准复刻溶液抽毛细管道、电极渠道的走向与孔径，对鲁尔接头、紧固螺栓、定位柱等标准件做了参数化调用与适配修改，保证各部件装配间隙符合实际加工公差要求。材质渲染阶段做了区分化处理，透明基底部分赋予高透亚克力材质，调整折射率与透光参数还原有机玻璃的通透质感，同时添加轻微的表面划痕与边缘倒角反光提升真实感；中层隔层赋予半透明琥珀色工程塑料材质，调整半透明深度与色彩饱和度，还原聚酰亚胺类隔层的视觉效果；金属紧固件赋予磨砂不锈钢材质，接头部分赋予哑光工程塑料材质，管路部分添加轻微的半透明硅胶质感。结构设计上围绕显微观测的核心需求，将观测区域设置在装置中心位置，做无遮挡光路设计，流道采用环绕式排布减少流体死区，电极安装位精准对准观测区域满足电刺激测试需求，接口统一设置在装置侧方方便管路连接，整体采用层叠式装配结构，通过定位柱完成层间对位，螺栓紧固实现密封，既方便组装拆卸，也能保证微流道的密封性能，避免漏液影响实验。设计思路围绕Mosquito trasnducer测试的实际需求展开，兼顾温度控制通道、溶液灌注通路、电极布设的空间需求，在有限的尺寸内整合多组实验功能，适配倒置显微镜的载物台安装尺寸，可直接用于肌细胞收缩观测、电刺激测试、化学试剂灌注等细胞实验场景，层叠结构也方便后续根据实验需求更换不同流道构型的隔层，拓展装置的适用场景。
