压电陶瓷定位用探针实验装置结构设计

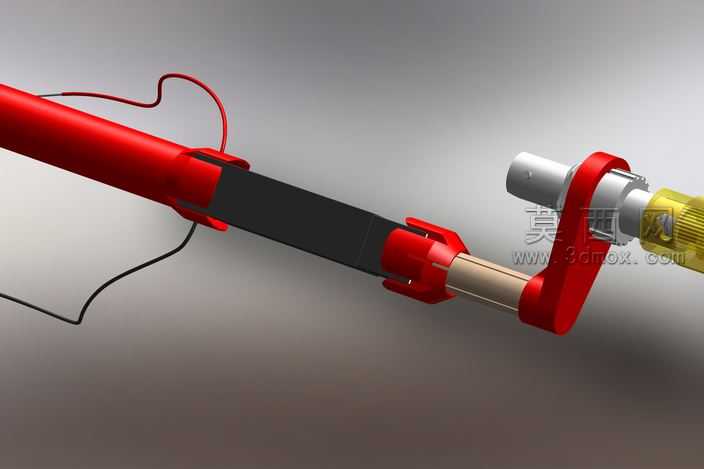

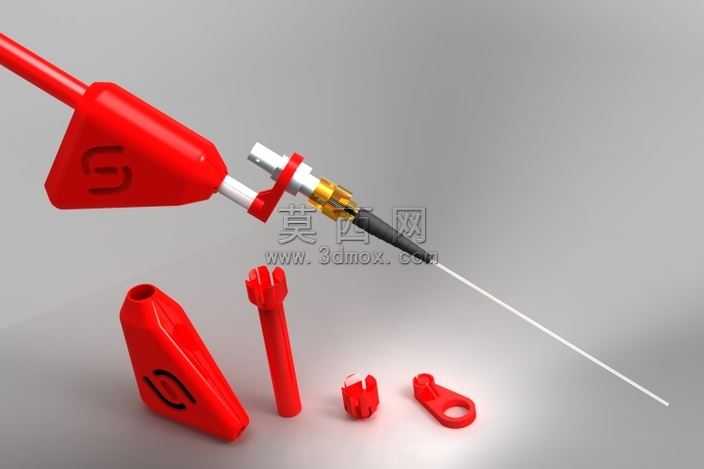

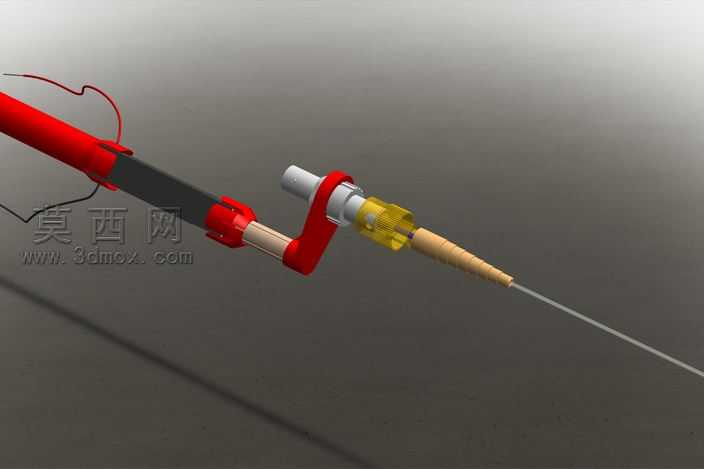

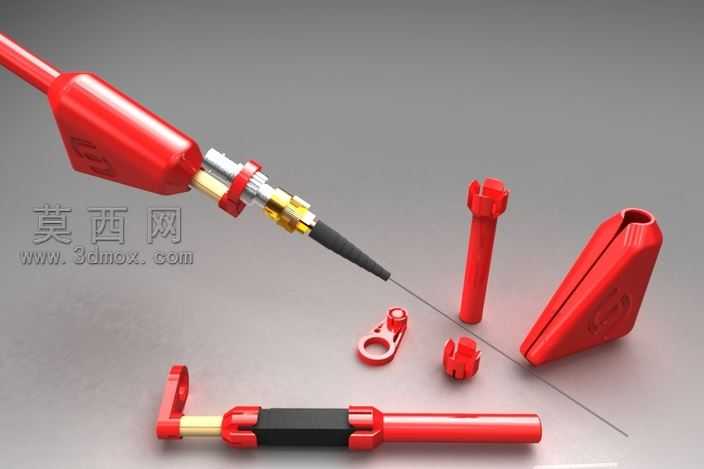

本作品为面向蚊子传感器实验室测试场景打造的压电陶瓷定位探针实验装置，整体采用三维建模软件完成全参数化结构设计，通过精细化的装配约束还原各部件的配合关系，可直接用于实验方案的可行性验证与结构优化推演。建模过程中首先完成核心功能部件的拆分设计：探针主体采用细长杆状结构，搭配绝缘衔接段与金属导电接头，既保证信号传输的稳定性，又通过分段式结构避免压电信号的干扰；红色绝缘外壳采用三角流线型造型，表面设置防滑标识凹槽，既满足手持操作的人机工程学需求，又通过高饱和度的红色材质提升实验操作时的部件辨识度，外壳内部预留压电陶瓷片的安装卡槽，定位精度控制在微米级，确保陶瓷片安装后无窜动间隙。其余配套结构件包括探针固定座、锁紧卡扣、调节拨杆等部件，均采用统一的红色工程塑料材质预设，渲染阶段为塑料材质添加细微的磨砂质感，金属接头部分赋予镀金金属材质，通过调整反射率与粗糙度参数还原金属件的光泽质感，探针针尖部分采用高反光不锈钢材质，突出细长结构的精密感。设计过程中重点考量压电陶瓷定位的稳定性需求，各部件的衔接处均设计有定位止口，避免装配后出现同轴度偏差，探针的伸出长度可通过尾部的调节结构进行微调，适配不同实验场景下的探测距离要求。整体装配完成后通过渲染软件搭建中性灰色渐变背景，添加柔和的侧方主光源与顶部补光，弱化生硬阴影，突出各部件的结构轮廓与材质差异，清晰展现整套装置的装配关系与功能形态，可直接用于实验方案的展示、教学演示以及后续的实物加工参考，为压电陶瓷类传感定位实验提供直观的三维结构参照。
