88mm带盖标准皮氏培养皿结构设计

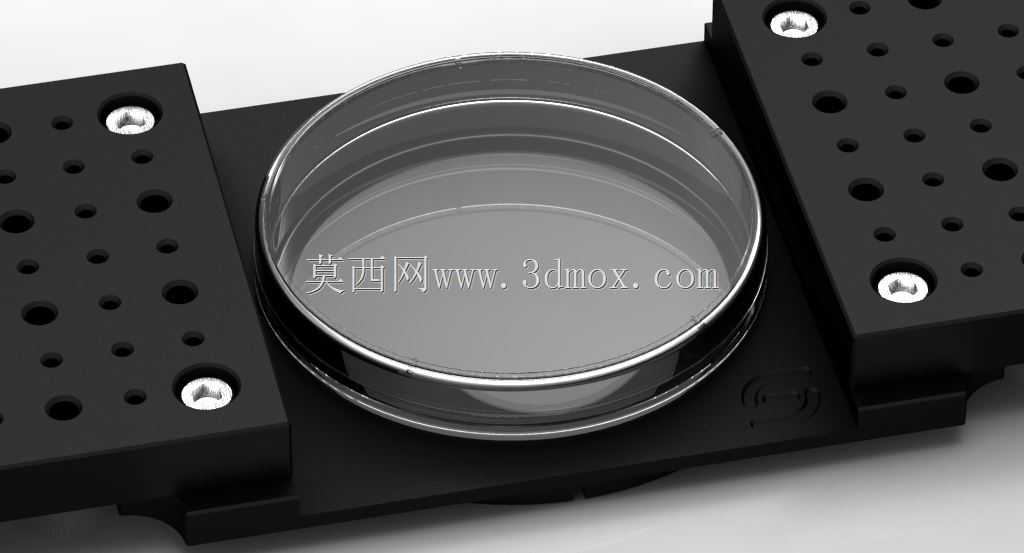

　　在微生物检测、细胞培养、生物实验相关的实验室装备体系里，培养皿是最基础也最高频使用的接触类耗材，这次完成的88mm规格带盖皮氏培养皿三维结构，完全贴合常规实验室操作的实际使用需求，没有做多余的造型改动，所有尺寸边界都严格匹配日常实验操作的使用习惯。从实际应用场景来看，这类培养皿既会用于生物实验室的菌种划线分离、菌落计数操作，也会出现在食品检测环节的菌落总数测定、医疗卫生领域的药敏试验场景，甚至部分材料科学实验里的薄膜固化、样品静态观察也会用到同规格的器皿，所以结构设计上首先要保证的就是通用性，不能出现和常规操作工具不匹配的尺寸偏差。

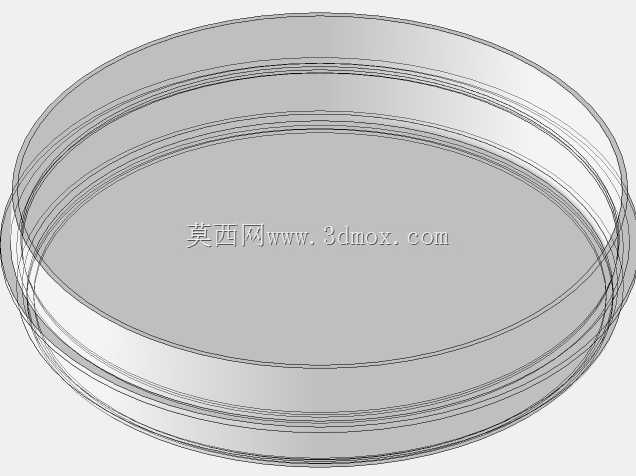

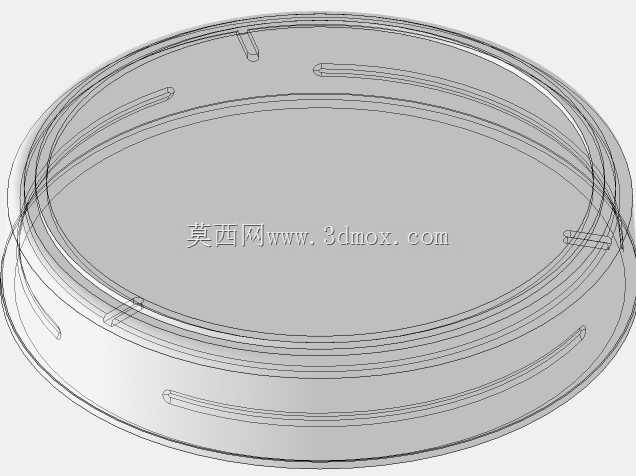

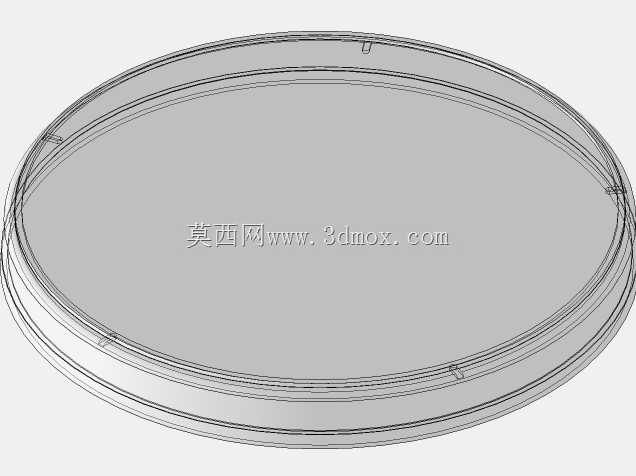

　　设计过程中最先敲定的是整体直径边界，88mm的外径尺寸刚好适配市面上绝大多数的恒温培养箱层架间距、菌落计数器的放置台尺寸，同时也能匹配常规的一次性培养皿堆叠存放的空间要求，不会出现直径过大放不进标准托架、直径过小操作时容易碰翻的问题。皿体和皿盖的配合间隙是设计里的核心细节，间隙不能过大否则容易造成外界杂菌进入、培养基水分过快蒸发，也不能过小否则高温灭菌后热胀冷缩会出现盖体卡滞、无法顺利开合的情况，建模时特意在配合面预留了均匀的0.8mm周向间隙，同时在皿盖内侧做了三处均匀分布的微小凸点，既可以保证盖合后不会出现横向滑动错位，又能在堆叠放置时让上下层之间保留微小的通气缝隙，避免长时间培养时皿壁凝结的冷凝水倒流冲坏菌落表面。

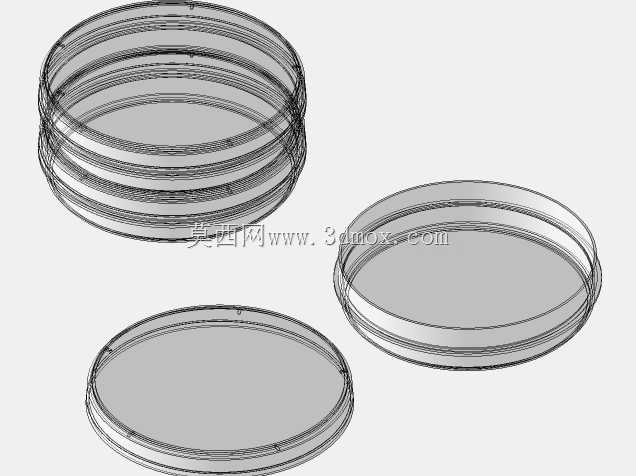

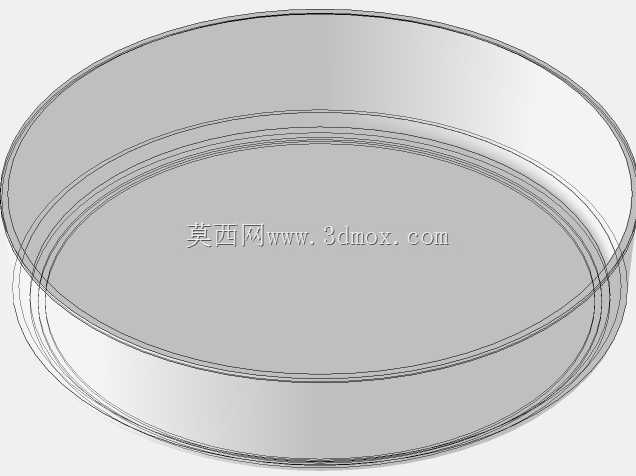

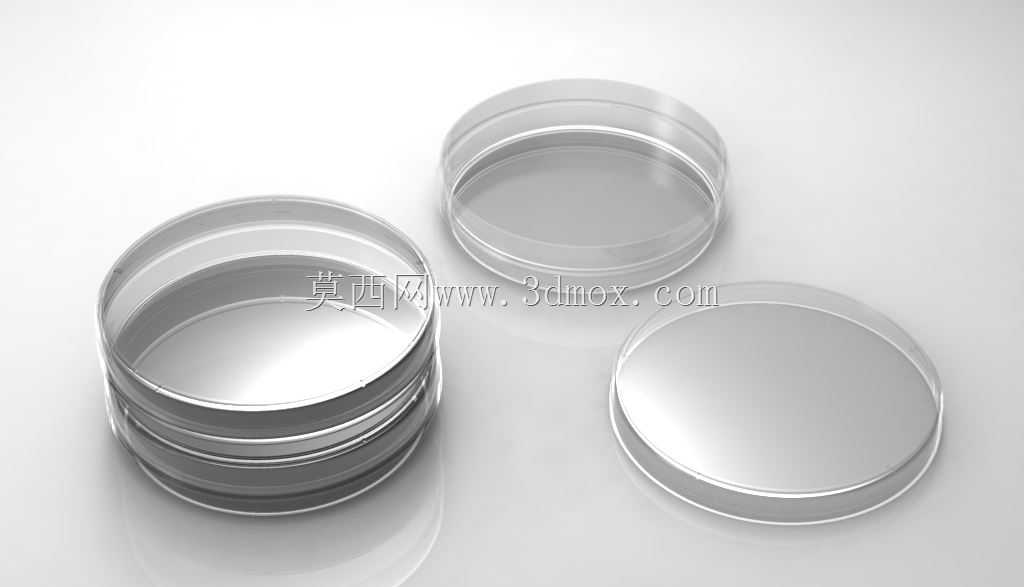

　　皿体的侧壁做了1.5度的拔模斜度，这个角度一方面是匹配塑料注塑生产的脱模要求，另一方面也方便实验人员在倾注培养基时，液体能够顺着侧壁平缓流到皿底，不会因为直壁结构造成液体飞溅、产生气泡影响后续观察。皿底的平面度是另一个设计重点，整个底面的平面度公差控制在0.1mm以内，保证放在显微镜载物台上时不会出现倾斜、焦距不均的问题，同时底面厚度均匀控制在1.2mm，既不会因为过薄导致拿取时容易变形洒出内容物，也不会因为过厚造成透光率下降，影响菌落观察和显微镜下的成像效果。皿盖的顶面边缘做了一圈高度0.5mm的凸起限位筋，当多个培养皿堆叠存放时，上层培养皿的底部刚好卡入这个限位筋围成的区域内，哪怕是整摞移动到培养箱或者超净台的过程中，也不会出现滑落、倾倒的情况。

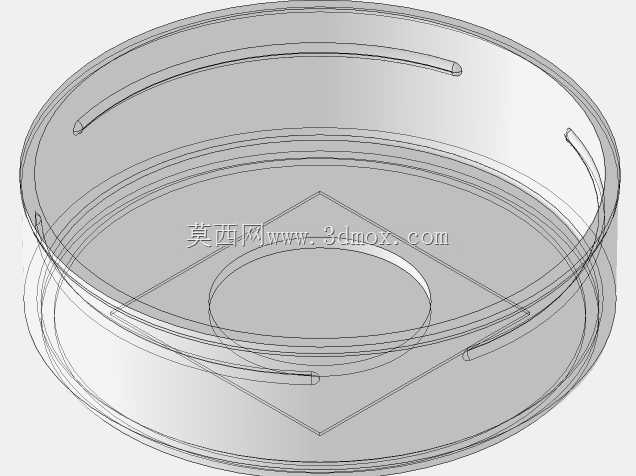

　　从材质适配的角度，整个结构的壁厚设计完全适配透明聚苯乙烯或者硼硅玻璃两种常用材质的加工要求，没有出现壁厚突变的结构，避免注塑生产时出现缩痕、应力集中的问题，也方便玻璃材质的吹制或者模压加工。考虑到实际使用中经常会有在皿壁做标记的需求，皿体侧壁的下半部分特意留了宽度12mm的磨砂质感区域建模预留，这个区域的表面粗糙度设置适合记号笔书写标记，不会因为表面过于光滑导致标记容易被擦除，也不会因为磨砂区域过大影响整体的透光观察效果。另外在皿体的口部位置做了一圈加厚的卷边结构，这个结构一方面提升了整个皿体的结构强度，哪怕是单手捏持口部位置移动，也不会出现侧壁变形导致培养基溢出的情况，另一方面卷边的圆弧过渡也避免了锋利边缘划伤实验人员手套或者皮肤的风险。

　　整个模型的所有过渡位置都做了R0.3以上的圆角处理，没有尖锐的内角或者外角，一方面是减少清洁时的卫生死角，不管是重复使用的玻璃器皿清洗灭菌，还是一次性耗材的生产脱模，都不会在尖角位置残留污渍或者生产飞边，另一方面也避免应力集中，哪怕是低温存储或者高温灭菌的温度交变环境下，也不会因为尖角位置的应力集中出现开裂破损。和常规无盖培养皿不同，带盖结构的设计还考虑了开盖操作的便利性，皿盖的高度比皿体的侧壁高度高出2mm，当盖合状态下，实验人员带着乳胶手套也能轻松捏住皿盖边缘完成开盖操作，不会出现因为盖合过严、没有施力位置导致开盖时整个皿体被带起的问题。
