数显指示表配套定位夹持工装

　　在机加工工序间检测、工装夹具调校以及小型零部件形位公差快速确认场景中，这类与数显指示表配合使用的定位夹持座承担着固定量具、统一测量基准的作用。日常车间里，操作人员常将其放置在检验平台或机床工作台面，用于批量工件的厚度差、台阶高度、平面跳动以及装配对位偏差检测，相比手持量具直接测量，夹持座能有效消除人手晃动带来的读数误差，让重复测量的一致性明显提升。

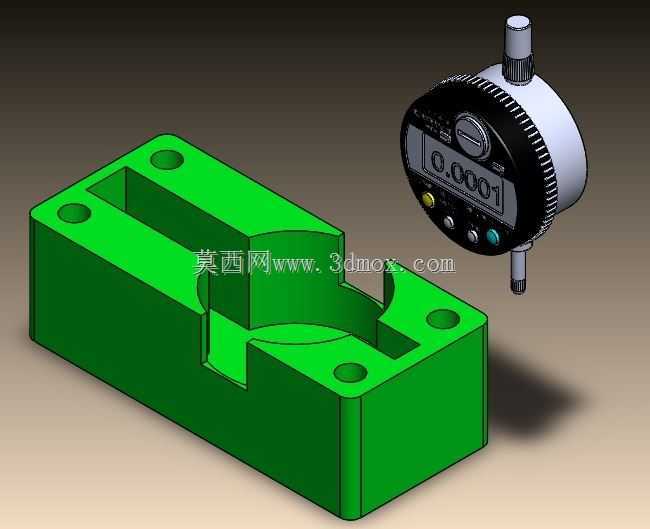

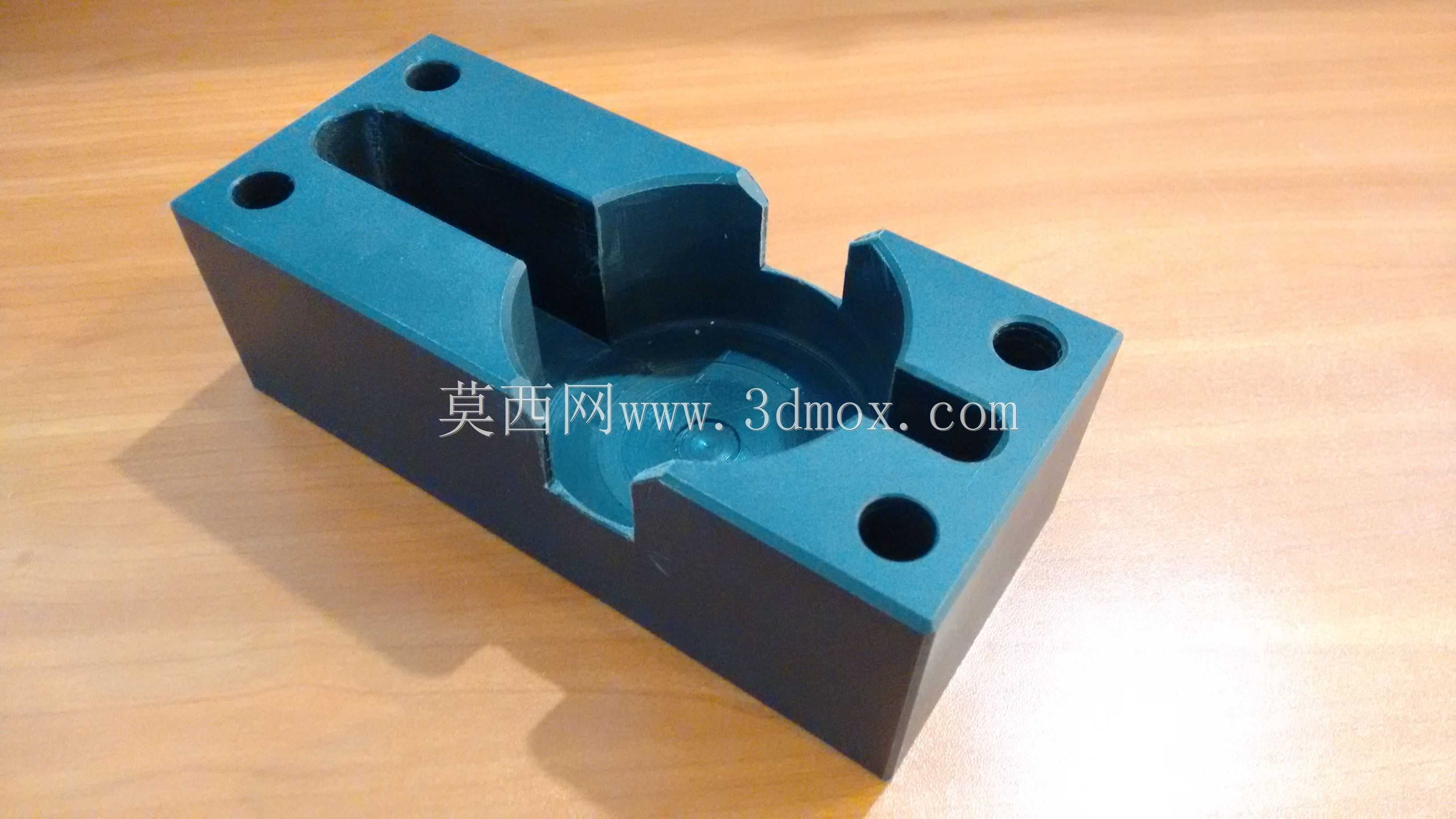

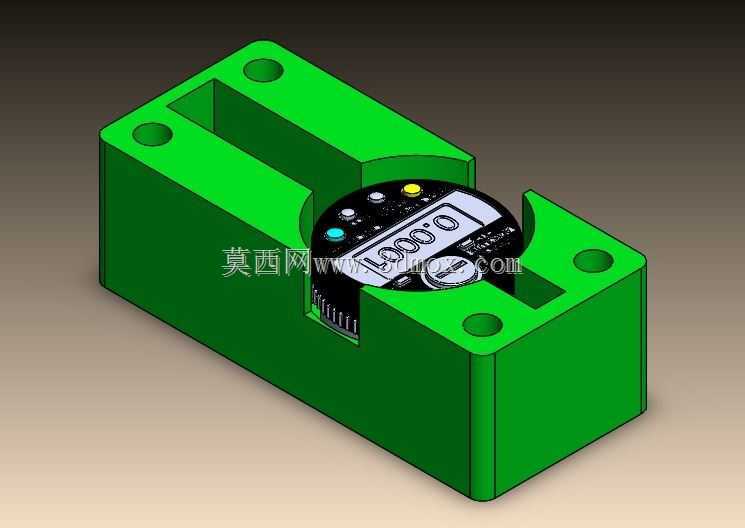

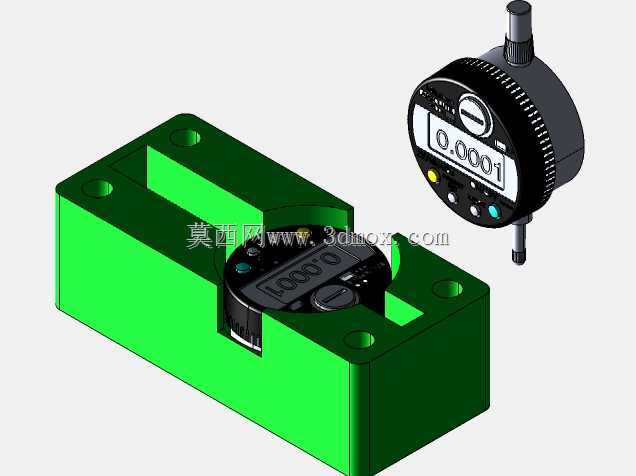

　　从结构上看，座体采用整体式块状构型，中部开设与指示表测杆运动方向匹配的避让槽，既给测头上下移动留出足够行程，也能对被测工件形成侧向定位。座体顶面分布的多个沉孔用于穿装紧固螺钉，可将整个座体固定在检验平台、专用治具板或者自动化检测工位的基板上；安装孔的位置经过对称布置，锁紧后座体受力均匀，长期使用不易出现翘曲或基准偏移。槽体一侧的弧形开口与数显指示表的表身轮廓相适配，装配时表体可沿开口快速落位，再通过侧部紧固件锁定，无需复杂调校就能让测杆轴线与测量基准面保持垂直。

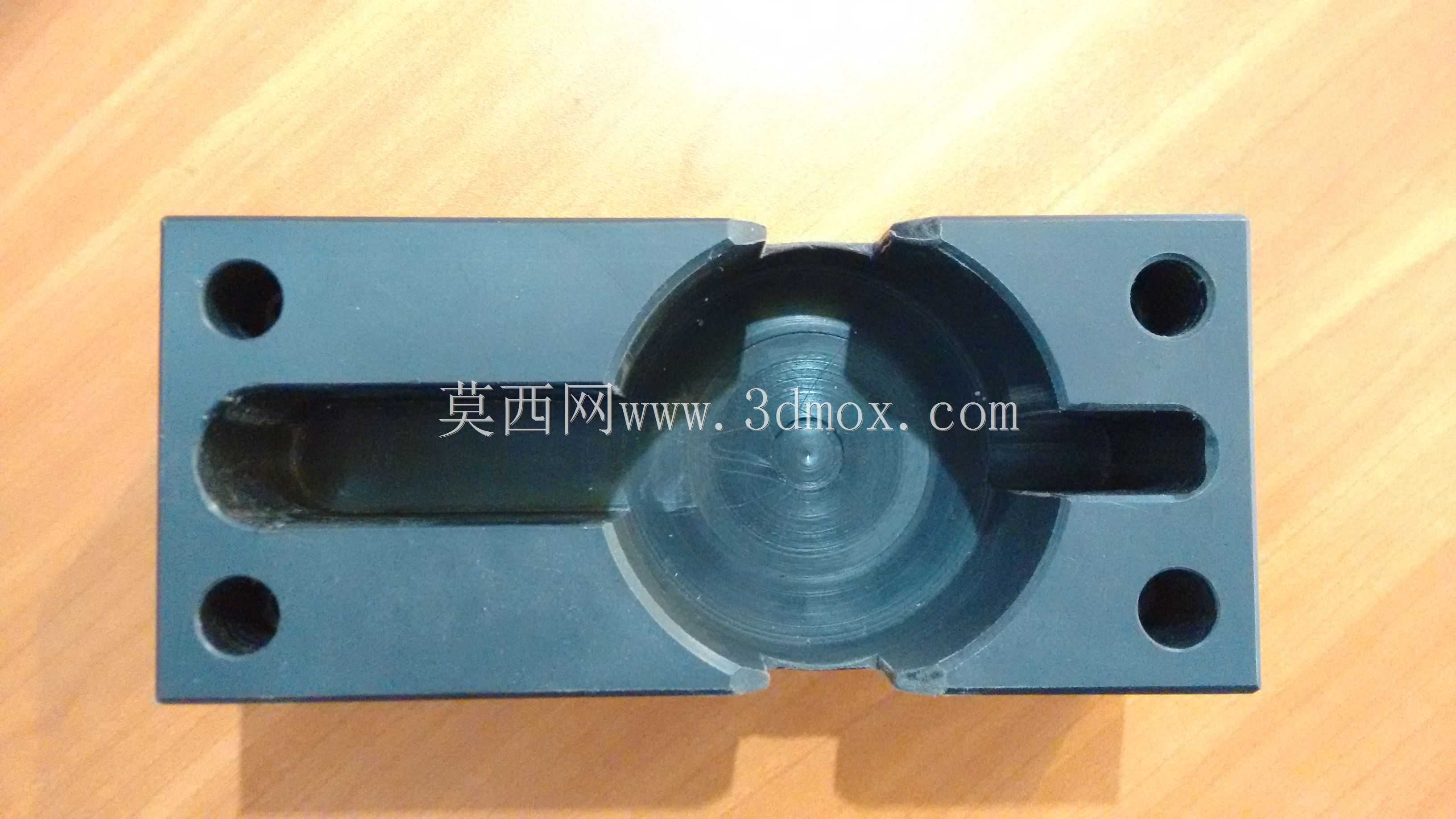

　　设计过程中优先考虑了测量基准的稳定性，座体底面与平台接触区域做了平整化处理，减少微观不平造成的倾斜；中部空腔在保证整体刚性的前提下去除了多余材料，既降低单件重量，也方便操作人员在不同工位间转移。槽口边缘预留的让位结构，可适应不同形状工件的送入与取出，即使是带凸缘或阶梯面的小型零件，也能直接贴紧定位面完成测量。数显指示表本身具备分辨率高、读数直观的特点，配合该夹持座后，测头能够以恒定方向接触被测表面，避免斜向接触带来的余弦误差，这对0.01毫米甚至更高精度级别的比对测量尤为关键。

　　安装边界方面，座体的长宽尺寸需覆盖指示表装夹区域与工件定位区域，高度则要保证测头在全行程内不会与槽底发生干涉；沉孔规格与常用检验平台的T型槽间距、治具板的螺纹孔位相匹配，可直接通过内六角螺钉完成固定。实际选型时，需要结合被测工件的最大高度确认测杆伸出长度，同时核对表身装夹直径与座体开口尺寸是否一致，确保锁紧后表体无转动、测杆移动无卡滞。这类工装结构并不复杂，但对尺寸配合和基准面形位公差要求较高，建模时需重点关注座体底面、定位侧面与测杆导向区域的位置关系，任何一处垂直度偏差都会直接传递到最终测量结果中。
