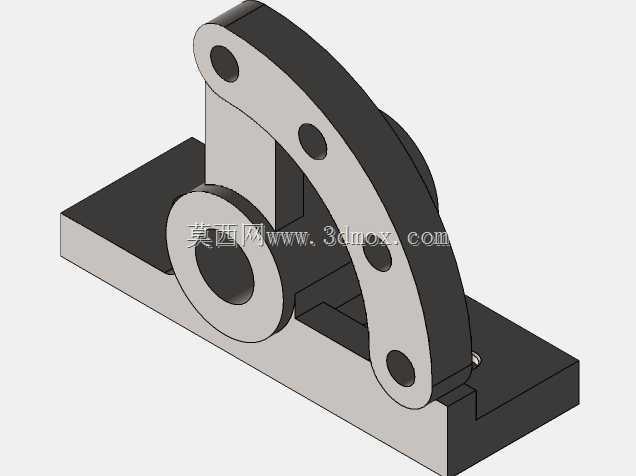

带铰接摆臂的立式轴承支撑座结构

　　该支撑构件的核心功能是为旋转轴提供径向支撑，同时通过侧面弧形摆臂实现联动限位或角度传递，常见于轻工输送线的张紧调节机构、小型工装夹具的摆转工位，以及半自动设备中需要把转轴回转运动转化为摆臂往复动作的传动节点。底座采用整块矩形平板结构，底面为完整安装基准面，可直接贴合设备台面或型材框架，通过两侧预留的沉孔完成螺栓固定，安装时只需保证底面与配合面无翘曲、无焊渣凸起，即可获得稳定的支撑刚性，避免轴系运行中出现底座震颤。中部的筒状轴承座孔为主要承载部位，孔壁厚度按中等径向载荷设计，可嵌入标准深沟球轴承或自润滑轴套，孔端预留的台阶面可对轴承外圈进行轴向定位，防止轴承受轴向窜动时发生移位；座体与底板之间设置三角加强筋，

　　将轴承孔承受的径向力顺畅传导至整块底板，降低座体与底板连接处的应力集中。侧面弧形摆臂与轴承座外侧连为一体，臂身沿圆弧方向均匀布置四个通孔，这些孔既可作为连杆铰接点，也可安装限位螺钉或感应触发块，适配不同摆角范围的工位需求；摆臂的圆弧轮廓以轴承孔中心为圆心，保证臂上各铰接点在摆动过程中运行轨迹同心，减少联动部件的运动卡滞。从安装边界看，矩形底板的长宽尺寸决定了整机布局中该构件占用的平面空间，轴承孔中心到底板底面的高度为关联轴系的中心高，选型时需与对接辊筒、带轮或连杆的中心高保持一致；摆臂处于极限摆角时，其外圆弧边缘不得与周边防护罩、走线槽或相邻机架发生干涉，设计阶段可直接通过三维模型校核运动包络，省去反复试制样板的环节。

　　建模过程中优先保证轴承孔与底面的平行度、摆臂各孔相对于轴承孔的位置度，这些几何公差直接影响后续装配后轴系转动是否顺滑、摆臂联动是否存在旷量；底座安装孔采用沉头形式，可让螺栓头完全埋入板内，避免突出部位刮擦工件或线缆。这类一体式支撑结构相比分体拼接式支座，省去了摆臂与轴承座之间的额外紧固件，整体刚性更强，装配累计误差更小，适合在中低速、中等载荷的间歇摆动工况下长期使用。
