双铰接弧形传感夹持固定支架结构

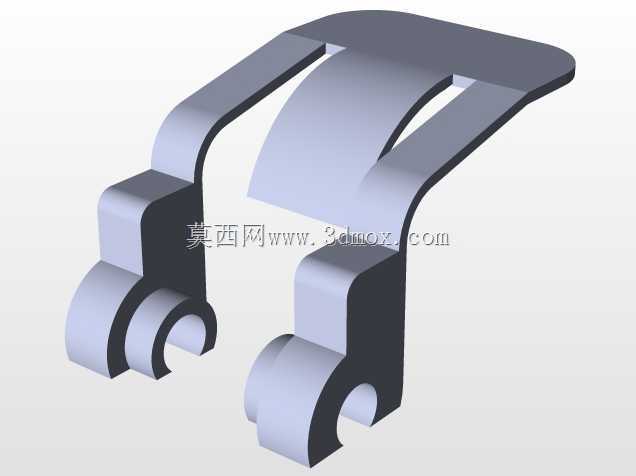

　　该夹持支架属于传感安装与定位类五金构件，整体采用一体折弯式主体配合双侧铰接座的结构形式，中部弧形压片用于贴合被固定杆件、管体或传感器外壳，两侧向下延伸的支腿末端保留同轴铰接孔，可通过销轴、螺栓或小轴与基座、摆臂、检测工位连接，使支架在压紧过程中具备小幅自适应转动能力，避免硬接触造成局部应力集中。从实际使用场景看，这类构件常见于轻工装配线、检测工装、小型自动化设备以及仪器仪表固定位置，用来把接近开关、光电传感器、微动触发元件或细长杆件压持在指定安装面上；当被夹持件存在直径公差、表面轻微不圆或装配位置偏差时，弧形接触面能够自动贴合，双侧铰接结构则补偿安装面角度误差，保证压紧力分布相对均匀。设计思路上没有采用整块实体压板，

　　而是将主体做成开口式U形折弯形态，在保证纵向刚度的同时减少材料占用，中部弧形段既形成避让空间，也提供一定弹性变形余量；支腿与铰接座之间通过圆滑过渡降低折弯和冲压过程中的开裂风险，末端同轴孔可直接作为旋转支点，也可穿入紧固件实现锁附。外形边界方面，支架总宽由两支腿外侧距离决定，总高从弧形压片顶面到铰接孔中心，安装时需要预留两侧销轴穿入空间以及支架绕孔转动的扫掠范围；铰接孔的孔径、孔中心距和弧形压片内弧半径是选型与改型时的关键尺寸，前者决定适配销轴直径和转动副配合精度，后者决定可夹持工件的直径范围与接触包角。若用于频繁开合或反复压紧的工位，应关注铰接孔的磨损量以及弧形压片的疲劳变形；若用于静态固定，则可在孔内加装衬套或直接用螺栓锁死，

　　把铰接结构转化为刚性连接。建模时需要重点保证两侧铰接孔同轴、支腿对称以及弧形压片与支腿过渡面连续，这些特征直接影响后续装配是否卡滞、压紧后是否偏斜；圆角处理不仅是外观需要，更对应冲压、钣金或机加工过程中的工艺可达性。该结构把夹持、铰接、自适应贴合三项功能集中在单一零件上，减少了额外垫块和连接件数量，适合在空间紧凑、需要快速装拆且对定位一致性有要求的传感安装场合使用。
