ASME标准卧式管壳式换热压力容器结构

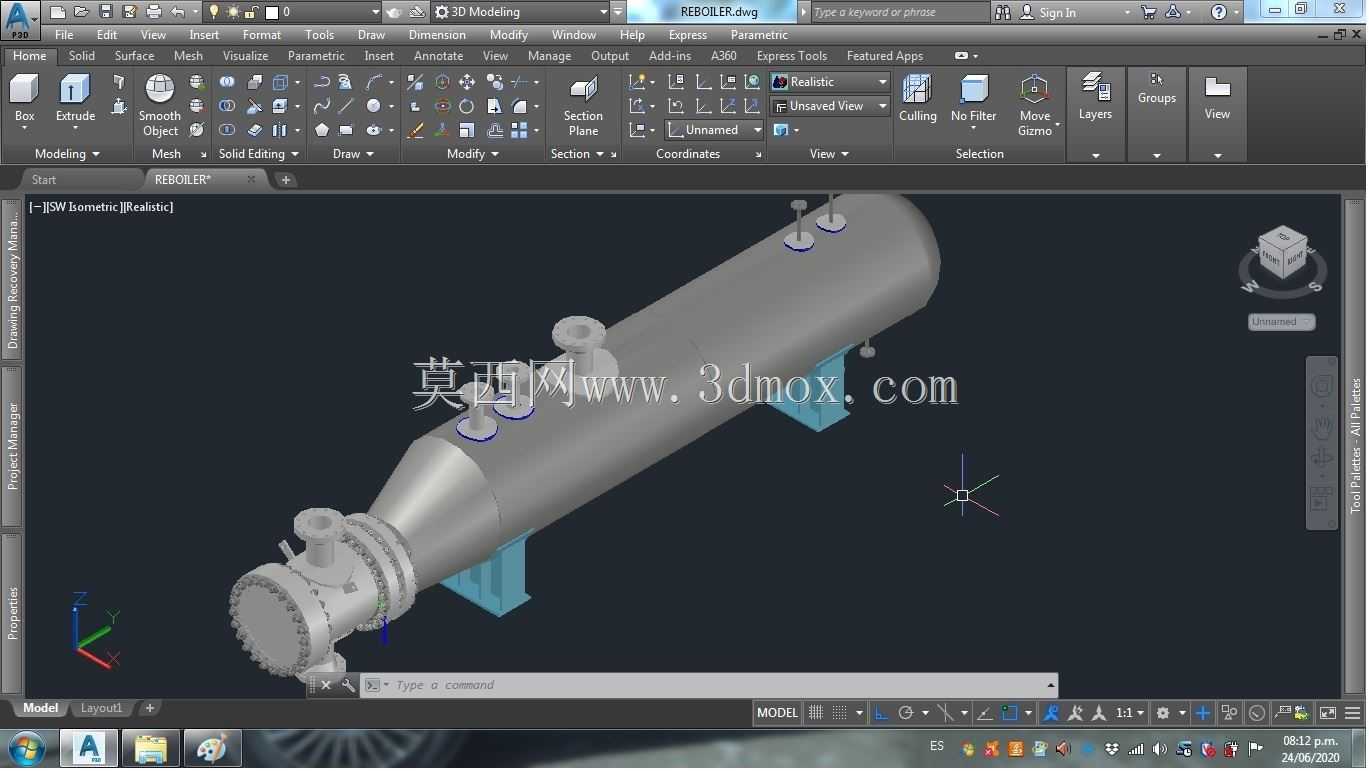

　　该模型呈现的是一台按ASME VIII-Div.1思路构建的卧式管壳式换热设备，主体由长圆形壳体、锥形变径段、前端管箱、法兰连接端、顶部接管和下部鞍式支座组成。壳体轴线沿水平方向布置，适合安装在具有连续管线、检修通道和操作平台的装置区内。设备两端的受力边界差异明显：一端采用大直径法兰与管箱连接，便于抽芯、清洗和检修；另一端通过锥形过渡缩小流通截面，以适应工艺侧流量、流速或相变工况的变化。顶部多个接管沿筒体轴向分布，可分别用于排气、测温、测压、安全泄放或介质进出，具体配管需结合管口方位图与管道应力条件确认。从功能上看，这类结构常用于两种介质之间的热量传递，壳程与管程分别承担不同流体通道。锥形段并非单纯造型处理，其壁厚、

　　折边或过渡圆角需要根据内压、外压及温差载荷进行核算，避免在几何不连续区域产生过高局部应力。前端法兰螺栓分布、密封面形式和接管补强圈的位置，均体现出对可拆卸维护和压力边界完整性的考虑。下部两个鞍座承担设备自重、充液重量及部分管道载荷，安装时应区分固定侧与滑动侧，使筒体在热胀冷缩时能够沿轴向释放位移。支座包角、垫板宽度和地脚螺栓孔距直接决定基础受力范围，建模时需要把这些边界保留清楚，以便后续与土建基础、钢结构平台和管线模型进行碰撞检查。对于结构设计人员，模型的价值不只在外观，而在于把筒体直径、变径长度、接管高度、法兰外径、支座间距等关键尺寸转化为可校核的空间关系。设备布置时，前端应预留足够的抽芯距离，

　　顶部接管上方要留出阀门操作和仪表安装空间，侧面则需考虑平台、爬梯及保温层厚度。若用于存在相变或高流速工况，还应在内部进一步设置折流板、防冲板、分程隔板或膨胀节，以控制振动、冲蚀和热应力。整体造型以压力壳体为核心，外部附件少而明确，能够帮助选型人员快速判断管口方位、支座位置和检修空间，也可为施工图、应力分析和三维工厂布置提供可靠的几何基础。
