双管壳程带阀组管壳式换热设备

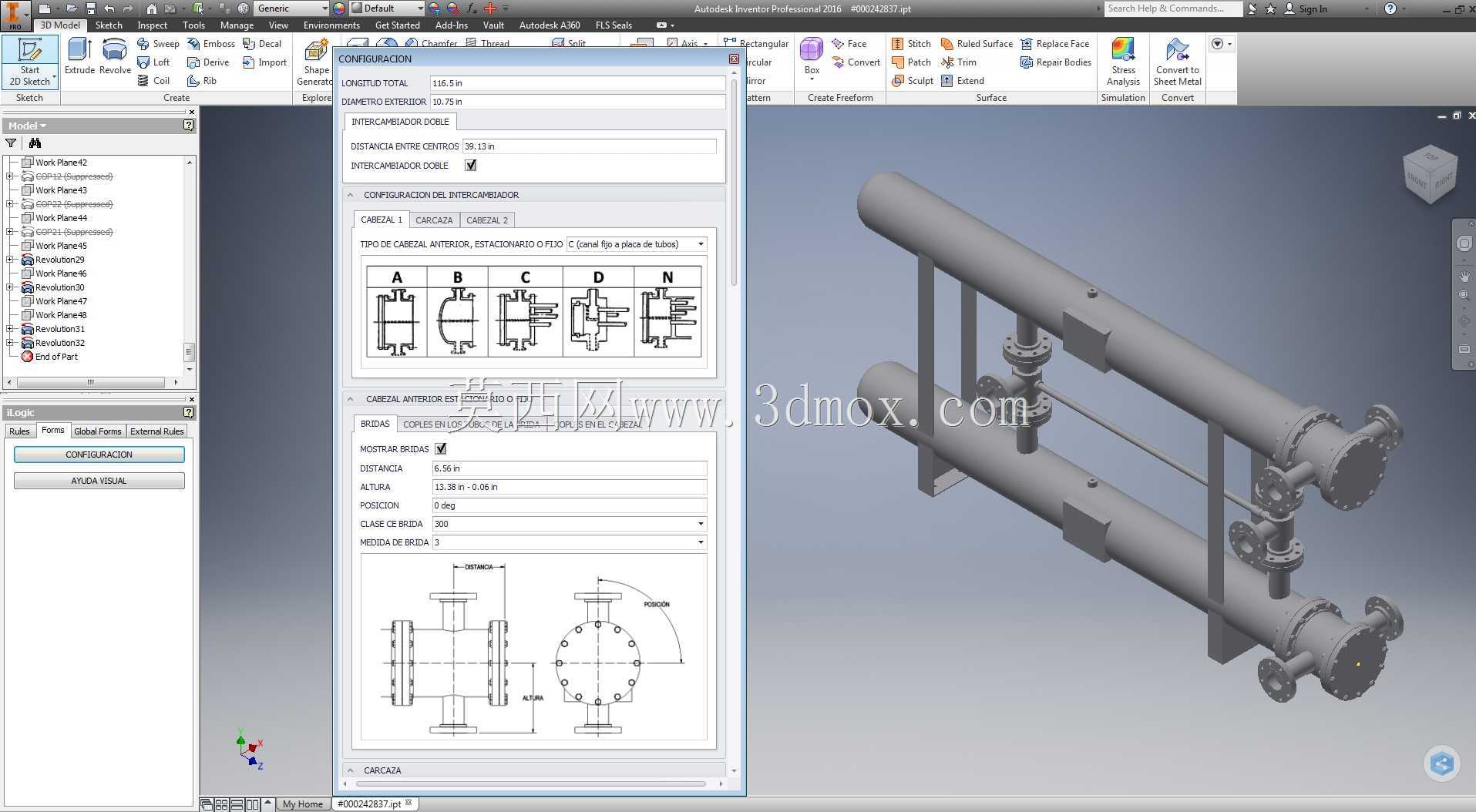

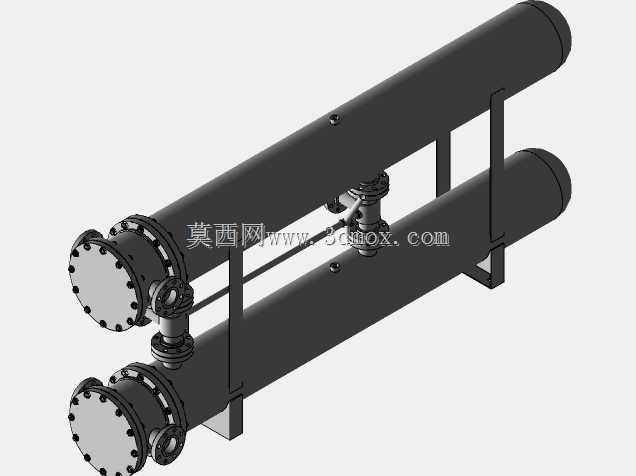

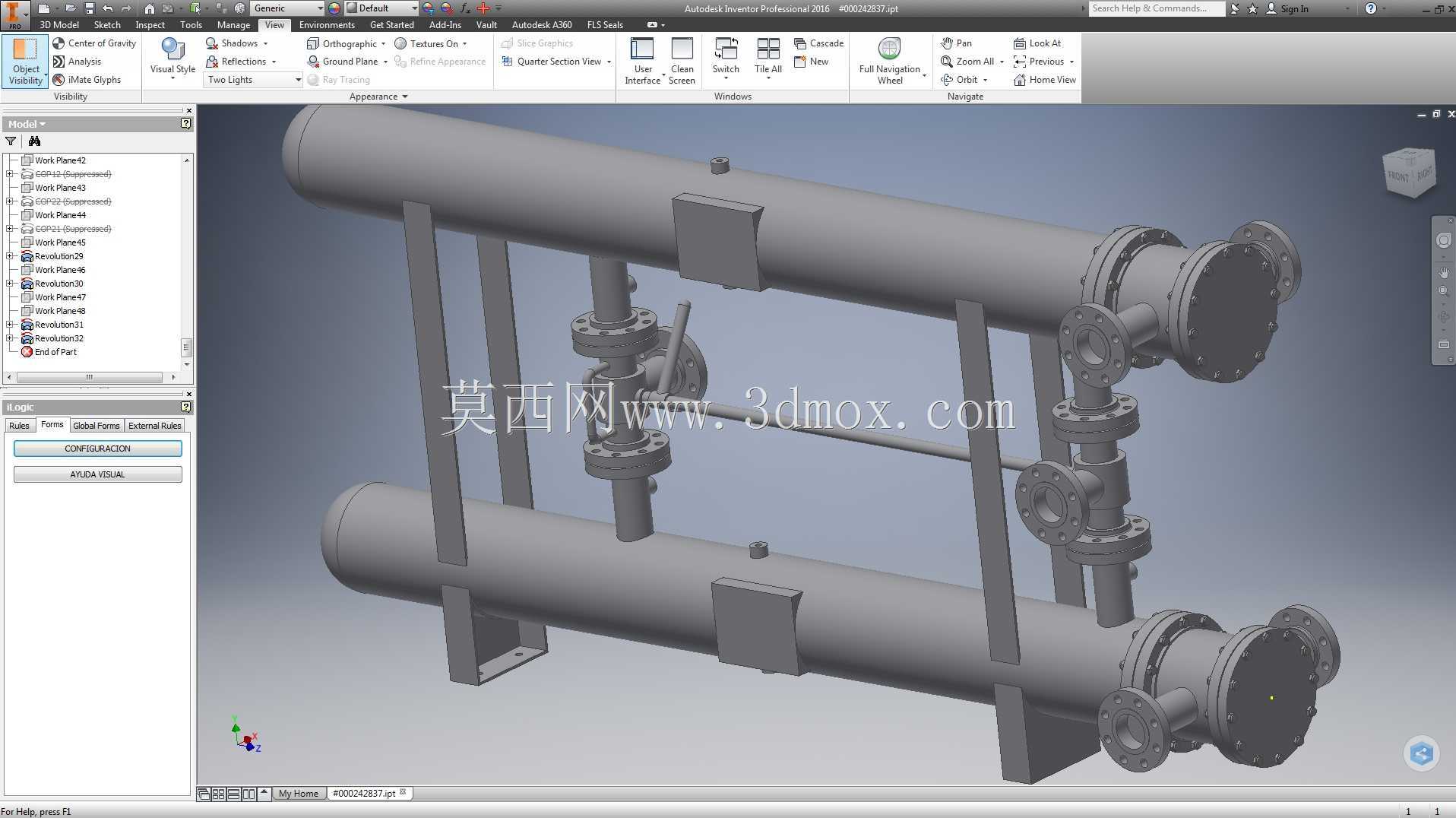

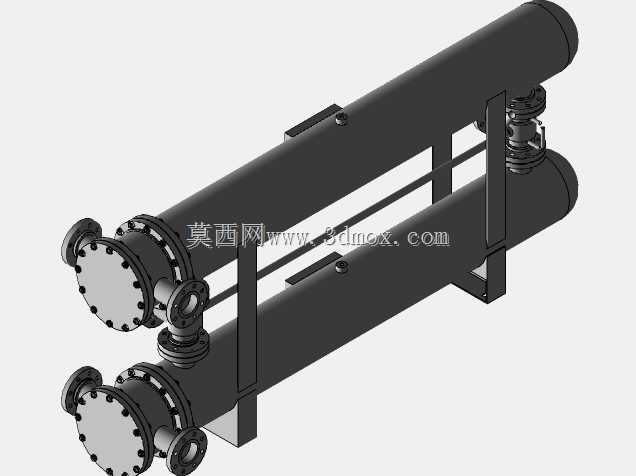

　　该模型呈现的是一台双筒体并联布置的管壳式换热设备，主体由上下两根卧式圆筒、端部管箱、法兰连接结构、侧向接管、支架以及中间阀组组成，整体结构紧凑，适用于需要在有限空间内完成介质热量传递的工艺场合。从现场布置角度看，这类设备常见于化工、能源、暖通、制冷及公用工程系统中，可承担液液换热、汽液冷凝或冷却等任务。上下筒体通过支架形成稳定的卧式安装单元，底部支座预留与基础或钢框架连接的边界，安装时需要重点核对筒体中心线高度、支座间距以及接管与外部管线的相对位置，避免后期配管出现干涉。端部采用法兰和管箱组合结构，便于检修时拆开检查管束、清理结垢或更换密封件；侧向多组接口则用于壳程介质进出、排气、排液及仪表连接。中间阀组不是简单附属件，

　　而是承担流程切换、流量调节和隔离维护的作用。模型中阀门、短管、法兰和支架之间的层级关系清晰，能够直观反映装配顺序：先以筒体为核心定位，再安装端部管箱和法兰，随后布置侧向接管，最后完成阀组、支撑和操作空间校核。对于结构设计人员而言，这类模型的价值不只在外观表达，更在于可据此检查法兰螺栓空间、阀门手轮操作范围、管道焊缝位置以及检修拆卸路径。若设备用于温差较大工况，还应结合膨胀节或固定、滑动支座形式考虑热胀冷缩；若用于易结垢介质，则需预留抽芯和清洗空间。双筒体并联方案可在占地长度受限时增加换热面积，也可通过分组运行提高调节灵活性，但同时会带来管路对称布置、流量分配均匀性和支撑刚度问题。建模时应保证筒节、管箱、法兰密封面和阀件轴线一致，使工程图中的剖视图、明细栏和安装尺寸能够直接服务于制造与装配。整体外形边界应围绕筒体最大外径、端部法兰外圆、阀门手轮突出量和底脚安装孔位确定，这些尺寸直接影响设备能否进入框架、就位吊装以及与周边管线对接。
