内燃机进排气用细长杆菌形气门

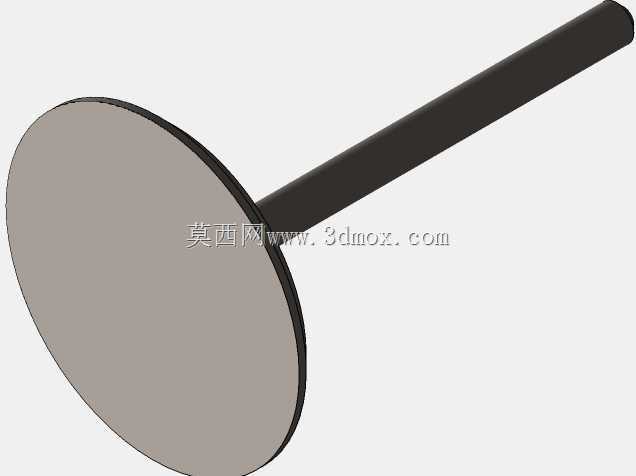

　　该零件为典型菌形气门结构，由圆形密封盘与细长阀杆同轴组成，主要用于内燃机配气机构，在凸轮或摇臂驱动下周期性开启、关闭进排气道。密封盘外缘承担与气门座圈贴合密封的任务，细长杆则沿导管往复运动，为盘部提供导向并传递开启力。建模时先确定盘部直径与杆部直径的比例关系，再沿同一回转轴线建立主体轮廓，能够直接反映零件在装配中的对中要求。

　　从实际工况看，气门盘部直接面对燃烧室内高温燃气，杆部在导管内高速滑动，因此结构上需要兼顾耐热、耐磨与轻量化。盘部背面采用平缓过渡，可降低气流进入或排出气缸时的阻力；杆与盘交接处保留连续圆角，避免在高频冲击和热循环下形成应力集中。杆部外圆作为导向面，其直线度和同轴度直接影响盘部落座位置，若偏心过大，会造成密封带接触不均、局部烧蚀或早期磨损。

　　设计边界通常围绕气道口径、燃烧室布置和导管长度展开。盘部外径决定流通能力，需与座圈口径匹配；杆部长度则由缸盖高度、弹簧座位置、锁夹安装区及最大升程共同约束。模型中长杆末端可作为弹簧座、锁片或挺柱相关结构的连接基准，装配时需预留热膨胀间隙，防止杆部受热伸长后引起气门关闭不严。

　　在三维建模过程中，回转体主体适合采用旋转特征生成，再根据需要补充杆端卡槽、倒角或密封锥面。若用于运动校核，应重点检查气门最大升程时盘部与活塞、燃烧室壁面及气道的干涉情况；若用于工程出图，则应标注盘部密封面角度、杆部直径、总长及关键圆角。该结构虽然外形简洁，但对同轴度、表面质量和热变形控制要求较高，是发动机配气系统中决定充气效率、压缩压力和排放表现的关键基础件。
