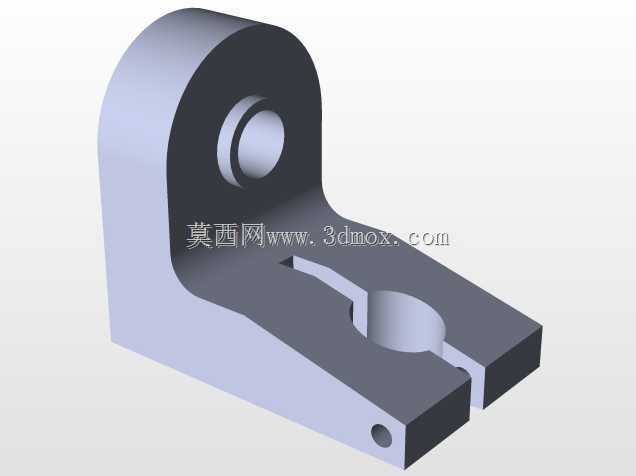

L型铰接支撑座带开口夹紧结构

　　该零件属于典型的铰接式支撑夹紧支座，整体采用L型弯折布局，由底部水平安装板与上部立式支撑耳板一体成型，主要用于自动化产线、工装夹具、检测设备、输送机构中，为转轴、摆杆、连杆、导向轴等活动部件提供回转支撑，同时通过底部开口槽实现轴类件的抱紧固定，兼具支撑定位与角度微调能力。从结构功能上看，上部立式耳板开设同轴通孔，用于穿装铰接销轴，孔周区域做了加厚处理，可在销轴承受径向载荷时降低局部接触应力，避免耳板在长期摆动工况下出现孔口变形或开裂。耳板外侧与底板之间通过大圆弧过渡，该过渡区并非单纯造型处理，而是用于释放L型拐角处的应力集中，在设备受到冲击载荷或频繁换向加载时，能够将力流从竖直耳板平顺传递至底部安装面，

　　减少尖角位置产生疲劳裂纹的风险。底部水平板上开设贯通圆孔，圆孔一侧延伸出一条开口窄槽，将局部分割为两个可微量变形的夹紧瓣。当配套轴件穿入底孔后，通过锁紧螺钉横向收紧开口槽，两侧夹紧瓣产生弹性变形，即可抱紧轴件，实现支座在轴向位置、安装高度或回转角度上的调整；调整到位后锁紧，支座即可保持稳定姿态。这种开口夹紧结构在工装夹具、传感器安装支架、导料机构、张紧装置中十分常见，尤其适合需要现场反复校准位置的工位。底板上还预留有小型安装孔，可用于将整个支座固定在设备台面、型材框架或机架立面上。安装边界方面，上部铰接孔中心到底板安装面存在确定高度，该高度决定了被支撑销轴的回转中心高，选型时需与连杆机构运动行程、摆动臂避让空间匹配；

　　底板长度与宽度方向决定支座在机架上的占用范围，开口槽方向应与调整方向一致，以保证夹紧螺钉操作空间充足。建模过程中需重点保证上部铰接孔与底部夹紧孔的轴线位置关系，二者的中心距、平行度直接影响后续连杆机构的运动精度；开口槽宽度需结合材料弹性变形量设计，过宽会降低夹紧刚性，过窄则可能导致锁紧时夹紧瓣应力超出屈服极限。零件棱边除受力过渡圆角外，其余非配合边可做小倒角去除毛刺，配合面需保证平面度，避免安装后出现翘曲。该类支座常与销轴、隔套、锁紧螺钉配合使用，在轻载摆动机构中可替代复杂焊接支架，减少现场配焊工作量，同时获得更高的装配一致性与重复定位精度。
