弯臂式铰接传感安装支座结构

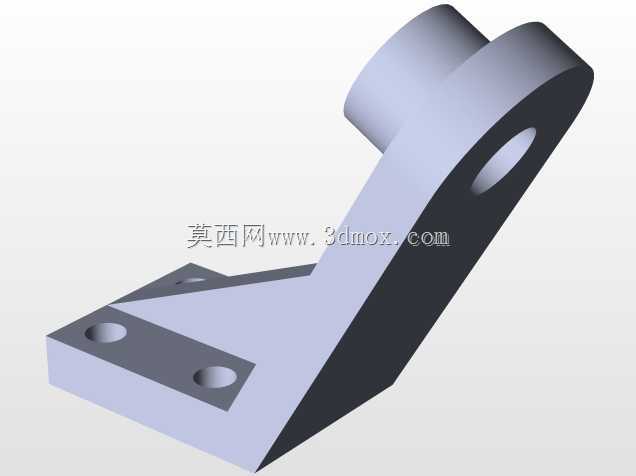

　　该构件属于设备本体与传感或铰接部件之间的过渡安装件，整体由底部安装板、斜向支撑臂和上端筒状铰接座三部分连续构成，受力路径清晰，适合在空间受限、安装面与回转中心存在高度差和水平错位的工位使用。底部平板承担主要定位与固定功能，板上开设两个沉孔，紧固件沉入后不会突出装配面，能够保证支座与设备基面贴合稳定，也避免周边运动件与螺栓头发生干涉。斜臂并非简单等厚直板，而是沿底部平板向筒座方向平滑抬升，截面在转折区逐步过渡，既减少了尖角造成的应力集中，也让整机布局更紧凑。上端圆筒部分保留同轴通孔，可穿入销轴、转轴或传感连接轴，孔壁与端面形成主要配合边界；侧面凸耳上的小孔可用于锁销、限位、防转或辅助走线，使安装后的部件在承受摆动、

　　轻载扭转和振动时保持确定姿态。从实际选型角度看，这类支座常见于轻小型自动化设备、检测工位、连杆机构和位置反馈装置中，用来把传感器、滚轮、拨叉或铰接臂固定到机架侧板、型材端面或设备底板上。设计时需要先确认底部两个安装孔的孔距、孔径与沉孔深度，再核对筒孔中心相对于安装面的高度、水平偏移量以及筒体外径，这些尺寸直接决定销轴中心位置和周边摆动半径。若相邻机构存在往复运动，还应预留斜臂外侧与连杆、线缆、气管之间的安全间隙，防止运动过程中擦碰。建模过程中，底部平板与斜臂交接处应保留连续圆角，避免热处理或受力时出现裂纹源；筒座端部可根据装配需要加工倒角，方便销轴导入。两个底孔建议采用对称布置，使装配反力尽量落在支座形心附近；

　　上端孔与侧面小孔的轴线关系需要明确，以免锁止件装配后与圆筒端面冲突。该结构没有复杂内腔，整体可通过机加工或铸件后精加工获得，配合面集中在底平面和筒孔内壁，加工基准容易统一。对于需要频繁调整角度的场景，可在底孔处预留微量间隙或增加定位销孔；对于振动较强的工位，则应提高筒孔与销轴的配合等级，并在侧面小孔处设置防松结构。审视该模型时，应重点关注壁厚是否均匀、斜臂过渡是否顺滑、孔位是否满足扳手空间，以及安装后整体重心是否落在底板支撑范围内。只有把这些边界条件核对清楚，支座才能在长期摆动和反复加载条件下保持连接刚性与定位重复性。
