双槽带轮毂传动绳轮结构设计

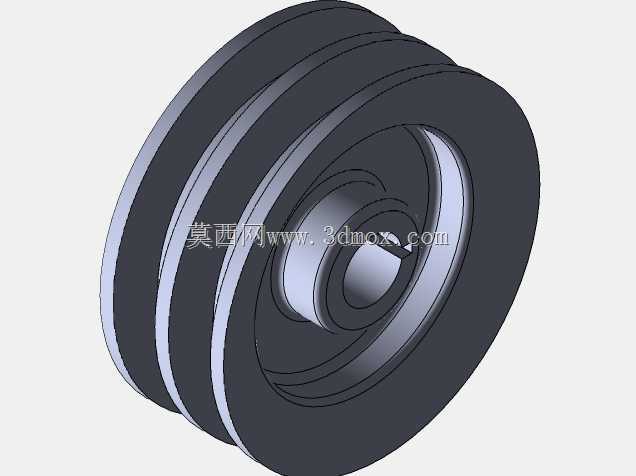

　　该零件为带中心轮毂的双槽轮体，常见于轻载传动、绳索导向、拉线机构、张紧装置以及小型实验设备中。轮体外缘设置两道并列环形槽，槽型轮廓用于约束绳索、钢丝或柔性带的运动轨迹，避免运行过程中出现脱槽、跑偏和侧向滑移。两道槽之间保留凸起挡边，可同时容纳两根独立牵引线，或在单根线往复缠绕时提供更稳定的导向边界。

　　从结构上看，轮体采用盘式截面，外缘较厚以承受绳索挤压和长期摩擦，中部向轮毂方向平滑过渡，既减少不必要的材料堆积，也能控制转动惯量。中心轮毂突出于轮盘一侧，内孔用于安装转轴、轴承或销轴，是整个轮体的定位与承载核心。轮毂与轮盘之间形成连续过渡圆角，能够降低应力集中，在频繁启停、交变拉力作用下减少开裂风险。

　　实际选型时，需要重点核对外缘直径、槽底直径、槽口宽度、槽间距以及中心孔尺寸。外缘直径决定绳索包络范围和传动比关系，槽底直径直接影响柔性件弯曲半径，若半径过小，会加速钢丝或纤维绳疲劳断丝。轮毂长度则关系到轴向安装空间，若与支架侧板、轴承座或隔套配合，应保证轮体在轴向上不与相邻零件发生摩擦。

　　建模时应先以回转特征建立主体轮廓，再通过环形槽切除形成绳槽，最后处理中心孔、端面和过渡圆角。槽面建议保持连续光滑，不应出现尖角或台阶，否则绳索在高速绕行时会产生局部磨损。对于需要安装轴承的结构，中心孔可按配合要求设定圆柱面；若采用销轴直接穿装，则应控制孔壁与端面的垂直度，保证轮体转动时端面跳动较小。

　　该类轮体多用于传递较小扭矩或改变拉力方向，例如仪器内部拉线机构、导绳装置、升降导向组件、传送带张紧轮等。装配时通常配合卡簧、隔套、轴承或衬套使用，以限制轴向窜动。设计中还应根据载荷确定轮盘厚度：若绳索张力较大，应适当加厚轮缘和腹板；若仅作轻载导向，则可采用较薄盘体以减轻重量。整体结构简洁，加工方式适应性强，既可采用金属切削成型，也可使用塑料或尼龙材料制作，以满足耐腐蚀、低噪音或轻量化的不同工况需求。
