带键槽多槽轮式传动轮毂结构

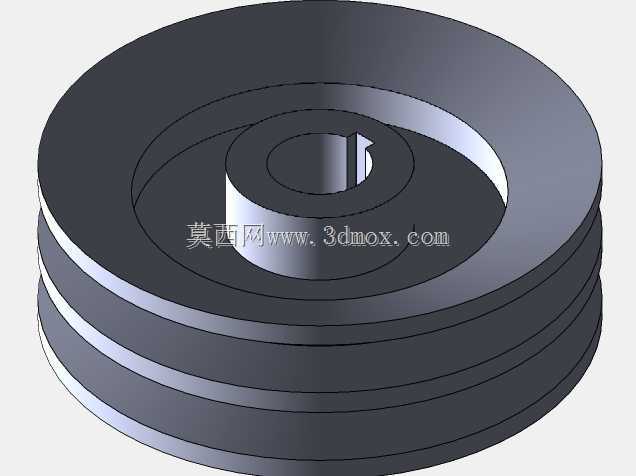

　　该轮类传动件的三维结构围绕回转类动力传递场景搭建，整体采用同轴阶梯式布局，外层轮缘加工有多道平行环槽，可适配多楔带、圆绳带或对应截面的传动索，在小功率输送、轻载分度、仪器内部动力传导场景中，能够依靠环槽侧壁约束带体，避免传动过程中出现跑偏、脱槽问题。中心凸台为轴装配合规段，内孔预留标准平键槽，装配时可通过平键实现周向锁止，消除轮体与传动轴之间的相对转动，保证扭矩传递的同轴度与可靠性。

　　从结构设计逻辑来看，轮体采用分层阶梯构型，外层大直径轮缘承担带体啮合与传动负载，中层环形凹腔可在保证整体刚性的前提下削减实体用料，降低转动惯量，让启停响应更迅捷；中心凸起的轴套段延伸出轮体基准平面，既增加了与传动轴的配合接触长度，也能分散径向载荷，避免轮体在长期交变受力下出现孔位偏磨。环槽的槽深、槽距均按常规轻载传动带的包角要求设定，带体缠绕后可获得足够的接触摩擦力，多槽并行的形式还能分摊单槽受力，在同等传动扭矩下降低单根带条的张紧要求，减少轴端所受的径向附加载荷。

　　实际安装边界方面，该零件以中心孔轴线为装配基准，轴向定位可依靠轴肩贴合轮体一侧端面，另一侧配合轴用挡圈或锁紧螺母完成固定；外围环槽区域需预留带体缠绕与张紧的调节空间，径向不得与周边机架、护罩发生干涉。键槽的位置与尺寸匹配常用标准平键，装配前需清理孔内与键槽边缘的加工毛刺，保证轴与孔的配合面贴合均匀；轮体端面与轴线的垂直度需控制在合理公差范围内，避免高速转动时出现带体轴向窜动、抖动异响。

　　这类结构常见于台式轻工设备、检测仪器、小型输送工位的动力端，既可以作为主动轮连接驱动电机输出轴，也可作为从动轮带动负载轴回转。建模过程中所有回转特征均以同一基准轴派生，环槽、轴套、键槽的位置关联清晰，后续工程出图时可直接导出各段直径、槽宽、键槽深度、配合公差等参数，也能据此快速完成有限元受力校核，验证轮缘在额定张紧力下的形变与应力分布，优化腹板厚度与凹腔深度，在强度与轻量化之间取得平衡。
